Temporizador de cuenta regresiva de semáforo para automóvil: cuenta regresiva de matriz de puntos para una mejor sincronización

Introducción: Qué deben considerar los proyectos de señales de tráfico más allá de la visualización de la cuenta regresiva

Una pantalla de cuenta regresiva en una intersección señalizada tiene un propósito sencillo: muestra a los conductores el tiempo restante asociado con la fase de señal actual. Sin embargo, el rendimiento de un temporizador de cuenta atrás de semáforo para automóvil depende de algo más que de si se pueden mostrar dígitos numéricos.

En proyectos reales de tráfico por carretera, los equipos de adquisiciones y los integradores de sistemas de tráfico deben considerar varios factores técnicos al mismo tiempo. Los dígitos de la cuenta atrás deben permanecer suficientemente distinguibles a la distancia de observación prevista, el valor mostrado debe permanecer sincronizado con el controlador de señales de tráfico y la unidad de cuenta atrás debe poder funcionar con el método de control utilizado en la intersección. Las interferencias eléctricas, las variaciones de voltaje, los rayos y las sobretensiones también pueden afectar el funcionamiento del equipo, particularmente en instalaciones al aire libre.

Las pantallas de cuenta regresiva tradicionales de tipo segmento utilizan segmentos iluminados predefinidos para formar caracteres numéricos. Si bien este enfoque se establece en aplicaciones de señales de tránsito, los requisitos del proyecto pueden requerir estructuras numéricas más grandes y un área de visualización más concentrada. Un semáforo de cuenta regresiva tipo matriz de puntos utiliza una pantalla de matriz de puntos LED integrada en la carcasa de la lámpara, lo que proporciona otro enfoque para el diseño de pantallas numéricas.

Por lo tanto, para los compradores de señales de tráfico, los contratistas de ingeniería vial y los integradores de sistemas de transporte inteligentes, la cuestión importante no es simplemente si una señal de cuenta atrás puede mostrar números. Las preguntas más relevantes son cómo se construye la pantalla, cómo se detecta y sincroniza la señal de cuenta regresiva, cómo interactúa la unidad con diferentes sistemas de control y cómo se comporta bajo condiciones eléctricas cambiantes.

Diseño de pantalla de matriz de puntos: por qué es importante la estructura de la pantalla para un temporizador de cuenta regresiva de semáforo para automóvil

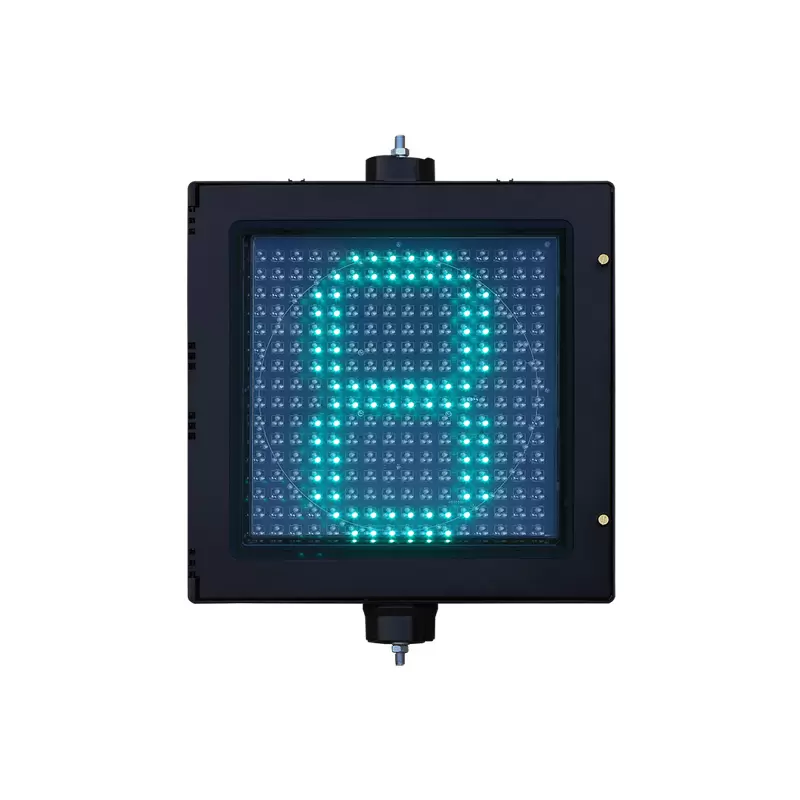

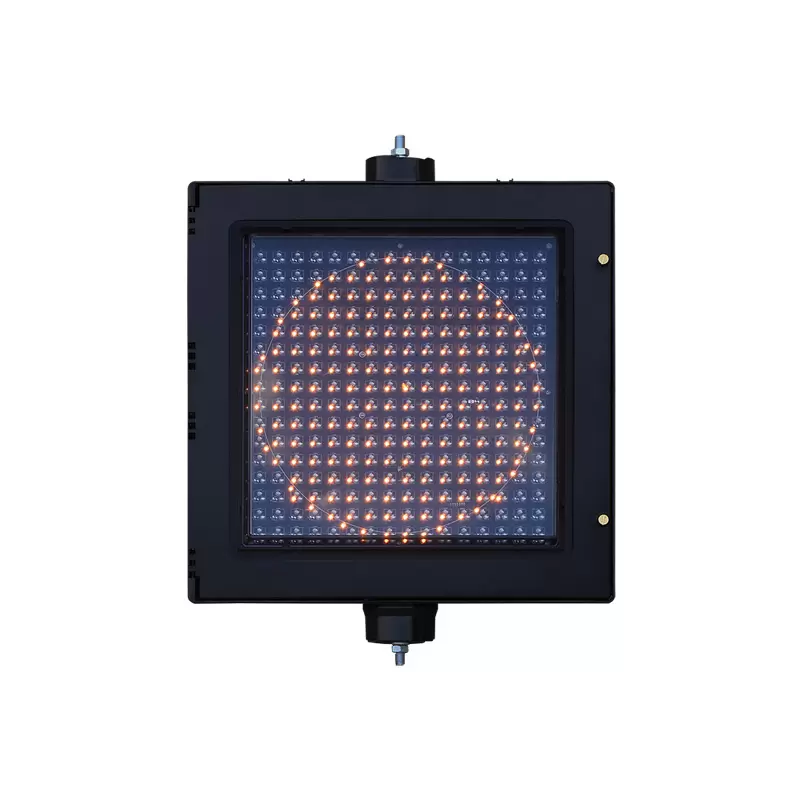

Un semáforo de cuenta regresiva tipo matriz de puntos integra una pantalla de matriz de puntos LED directamente en la carcasa de la lámpara. En lugar de formar dígitos a través de un conjunto fijo de segmentos convencionales, los caracteres numéricos se crean a través de una matriz de puntos LED.

Esta estructura permite diseñar la visualización numérica con un área visual más grande y centralizada. Para un temporizador de cuenta atrás de semáforo para automóvil, esto es particularmente relevante porque los conductores normalmente no observan una señal desde una distancia fija bajo condiciones de iluminación controlada. La distancia de visión, las condiciones de luz diurna, el tráfico circundante, los equipos en la carretera y la atención del conductor pueden afectar la rapidez con la que se reconoce el tiempo restante.

Pantalla de cuenta regresiva de matriz de puntos frente a pantalla de tipo segmento tradicional

La principal diferencia es la forma en que se construyen los caracteres numéricos.

Una pantalla de cuenta regresiva tradicional de tipo segmento utiliza segmentos dedicados para formar cada número. Por lo tanto, su geometría de visualización está estrechamente relacionada con la estructura de segmentos predefinida. Una pantalla de matriz de puntos forma caracteres a través de múltiples puntos LED dispuestos en una matriz, lo que permite que la pantalla numérica ocupe un área visual más concentrada y potencialmente más grande dentro de la carcasa de la lámpara.

Para proyectos de señales de tránsito, vale la pena evaluar varias características:

Esto no significa que una pantalla de matriz de puntos funcione automáticamente mejor en cada instalación. El resultado de visualización real también depende de la configuración del LED, el diseño óptico, la gestión del brillo, la estructura de la carcasa de la lámpara y la posición de instalación. Estos factores deben evaluarse juntos al seleccionar una señal de cuenta regresiva para una intersección en particular.

Para una aplicación de cuenta regresiva orientada a un vehículo, el objetivo es hacer que la información del tiempo restante sea fácil de identificar sin requerir que el conductor interprete una estructura visual complicada. Por lo tanto, una pantalla numérica más grande y concentrada puede resultar útil cuando el proyecto requiere que la información de la cuenta regresiva permanezca distinguible desde una distancia de observación mayor.

El semáforo de cuenta regresiva tipo matriz de puntos está diseñado en torno a este requisito integrando la pantalla de matriz de puntos LED en la carcasa de la lámpara y concentrando la información numérica dentro del cabezal de señal.

Sincronización de cuenta atrás y compatibilidad con sistemas de control de señales de tráfico

La visibilidad de la pantalla es sólo una parte del rendimiento de la señal de cuenta regresiva. Un número de cuenta atrás claramente visible tiene un valor limitado si el valor mostrado no se corresponde correctamente con la fase del semáforo.

Por esta razón, la sincronización de la cuenta regresiva es una consideración crítica al seleccionar un temporizador de cuenta regresiva de semáforo para automóvil.

La unidad de cuenta regresiva necesita recibir o detectar la información de señal relevante del sistema de control de tráfico y convertir esa información en la pantalla de cuenta regresiva correspondiente. Las diferencias entre los controladores de señal, los métodos de salida y las condiciones eléctricas pueden hacer que esta interfaz sea más complicada que simplemente conectar una pantalla a una fuente de alimentación.

Tres modos de funcionamiento para diferentes requisitos de control

El semáforo de cuenta atrás tipo matriz de puntos admite tres modos de funcionamiento:

l Modo de comunicación

l Modo de disparo

l Modo de aprendizaje

Estos modos proporcionan diferentes enfoques para obtener y procesar información de control relacionada con la cuenta regresiva.

En el modo de comunicación, la unidad de cuenta atrás puede funcionar a través de una interfaz basada en comunicación con el sistema de control de tráfico correspondiente. Este enfoque es aplicable cuando el proyecto utiliza un método de comunicación compatible entre el controlador y el equipo de cuenta regresiva.

El modo de disparo proporciona otro método de control en el que la operación de cuenta regresiva responde a la señal de disparo relevante. Esto puede resultar útil para proyectos en los que la información de la cuenta regresiva se obtiene mediante cambios de señales eléctricas en lugar de un proceso de comunicación dedicado.

El modo de aprendizaje tiene como objetivo ayudar al dispositivo a adaptarse a las características de la señal del sistema de control instalado. En lugar de requerir la misma configuración de control para cada intersección, el enfoque operativo se puede seleccionar de acuerdo con las condiciones reales del proyecto.

La información del producto proporcionada por FAMA establece que estos tres modos de funcionamiento adaptativos permiten la compatibilidad con más del 99% de los principales sistemas de control de señales de tráfico nacionales e internacionales. Para la adquisición de proyectos, esta capacidad es relevante porque la compatibilidad afecta no sólo a la instalación inicial sino también al tiempo de puesta en marcha y a los futuros trabajos de reemplazo o mantenimiento.

Sin embargo, la compatibilidad siempre debe confirmarse con el controlador de señales de tráfico específico y la interfaz del proyecto antes de la implementación. Una declaración de compatibilidad general no reemplaza la verificación eléctrica y de comunicaciones a nivel de proyecto.

¿Qué hace un circuito de detección de cuenta regresiva adaptativa?

El funcionamiento estable de la cuenta regresiva depende en gran medida de cómo se detecta la señal entrante.

Los equipos de señales de tráfico pueden funcionar bajo diferentes condiciones de voltaje, mientras que los entornos eléctricos exteriores también pueden contener interferencias causadas por equipos de conmutación, largos tramos de cables y otros dispositivos eléctricos. Si el umbral de detección es fijo e inadecuado para las condiciones de entrada reales, la señal de cuenta regresiva puede tener dificultades para identificar correctamente el estado de señal deseado.

El semáforo de cuenta regresiva tipo matriz de puntos utiliza un circuito de detección de cuenta regresiva adaptativo patentado diseñado para abordar este requisito.

Según las especificaciones del producto proporcionadas, el circuito puede:

1. Haga coincidir automáticamente el nivel de voltaje de entrada.

2. Ajuste dinámicamente el umbral operativo.

3. Filtrar interferencias eléctricas externas.

La importancia de este diseño es que la detección de cuenta regresiva no se trata como una entrada eléctrica fija con un solo umbral predeterminado. El mecanismo de detección está diseñado para adaptarse a las condiciones de la señal entrante.

Esto es importante porque la detección de la señal de entrada está directamente relacionada con la sincronización de la cuenta regresiva. Si la señal de entrada no se puede detectar de manera consistente, es posible que el valor de la cuenta regresiva no se corresponda correctamente con la fase de la señal de tráfico. Por lo tanto, la detección adaptativa funciona como parte del mecanismo de sincronización en lugar de ser simplemente una característica eléctrica independiente.

Para proyectos de ingeniería de tráfico, esta distinción es importante. Al evaluar una señal de cuenta atrás, los compradores deben mirar más allá de la propia pantalla numérica y examinar cómo el equipo detecta la señal de control, qué modos de funcionamiento están disponibles y cómo responde el dispositivo a la variación de voltaje y a la interferencia eléctrica.

Protección dual contra sobretensiones para interfaces de alimentación y comunicación

Los equipos de señales de tráfico exteriores están expuestos a condiciones eléctricas diferentes a las que se encuentran en ambientes interiores controlados. Los rayos, las sobretensiones y las perturbaciones transitorias pueden afectar tanto a los circuitos de alimentación como a las interfaces de comunicación.

El semáforo de cuenta regresiva tipo matriz de puntos incorpora protección contra sobretensiones tanto en la entrada de energía como en la interfaz de comunicación.

Esta disposición de protección dual aborda dos caminos diferentes a través de los cuales la sobretensión puede llegar potencialmente al equipo. Proteger solo la entrada de energía no necesariamente aborda las perturbaciones que ingresan a través de una conexión de comunicación.

Para un sistema de señales de tráfico instalado, esto es relevante para el mantenimiento a largo plazo porque se puede conectar una unidad de cuenta regresiva tanto a la red de energía eléctrica como a la red de comunicación o control de señales. Por lo tanto, la protección debe considerarse en toda la estructura de la interfaz y no solo en el lado de la energía.

La información del producto suministrada indica que esta protección dual contra sobretensiones está diseñada para reducir los daños causados ​​por rayos y sobretensiones de alto voltaje y puede reducir los costos de mantenimiento en más del 50%. Esta cifra debe entenderse como una declaración de rendimiento específica del producto en lugar de una reducción universal del costo de mantenimiento aplicable a cada proyecto de tráfico. Los resultados reales dependen de las condiciones de instalación, los entornos eléctricos locales, la arquitectura de protección y las prácticas de mantenimiento.

Desde una perspectiva de ingeniería, el punto más importante es que se incorpora protección contra sobretensiones en ambas interfaces externas principales, lo que ayuda a reducir el impacto potencial de eventos eléctricos transitorios en el equipo de cuenta regresiva.

Configuración remota y el impacto práctico en el mantenimiento

Los proyectos de señales de tráfico no siempre son idénticos. Diferentes intersecciones pueden utilizar diferentes parámetros de control, configuraciones de señales o requisitos de puesta en servicio. Si cada ajuste requiere el reemplazo físico del hardware, la implementación y el mantenimiento del proyecto consumen más tiempo.

El semáforo de cuenta regresiva tipo matriz de puntos admite la configuración remota a través de un sistema de control de nivel superior basado en PC. Los parámetros del sistema se pueden ajustar en línea sin reemplazar el hardware.

Este enfoque cambia el proceso de mantenimiento de varias maneras.

Durante la puesta en servicio, los ingenieros pueden configurar parámetros relevantes de acuerdo con los requisitos reales de control de intersecciones. Si es necesario ajustar un parámetro más adelante, el cambio se puede realizar a través del sistema de nivel superior en lugar de requerir el reemplazo del hardware de cuenta regresiva.

Para los contratistas que gestionan múltiples intersecciones, esto puede reducir la intervención física innecesaria durante el ajuste de parámetros. Para los departamentos de gestión del tráfico, también puede simplificar ciertas operaciones de mantenimiento cuando el cambio requerido está relacionado con el software o los parámetros en lugar de ser causado por una falla del hardware.

Por lo tanto, la configuración remota funciona junto con la compatibilidad del sistema en lugar de existir por separado:

Múltiples modos de funcionamiento → adaptación más amplia del controlador → configuración remota de parámetros → puesta en marcha y mantenimiento más sencillos

Esto es particularmente relevante para proyectos en los que es necesario implementar el mismo producto de cuenta regresiva en intersecciones con diferentes requisitos operativos.

Cómo deben evaluar los compradores un semáforo de cuenta regresiva para proyectos viales reales

Al seleccionar un temporizador de cuenta regresiva de semáforo para automóvil o un semáforo de cuenta regresiva tipo matriz de puntos, los compradores deben evaluar la cadena operativa completa en lugar de centrarse en una especificación.

1. Evalúe la estructura de visualización real.

Verifique el tamaño de la pantalla numérica, la configuración de la matriz LED, la distribución del brillo y el diseño de la carcasa de la lámpara. La cuestión no es simplemente si los dígitos son brillantes, sino si la información mostrada sigue siendo distinguible en las condiciones de visualización esperadas del proyecto.

2. Verificar la sincronización de la cuenta regresiva

Confirme cómo la unidad de cuenta atrás recibe la señal del controlador de tráfico y cómo la cuenta atrás mostrada corresponde a la fase de señal real. La sincronización debe evaluarse junto con el método de detección y el modo de funcionamiento.

3. Confirme la compatibilidad del controlador

Determine si el proyecto requiere modo de comunicación, modo de activación o modo de aprendizaje. La interfaz específica del controlador debe verificarse antes de la instalación en lugar de confiar únicamente en declaraciones de compatibilidad generales.

4. Examinar la detección de señal de entrada

Un mecanismo de detección adaptativo puede ser particularmente relevante cuando las condiciones del voltaje de entrada varían o donde la interferencia eléctrica puede afectar el reconocimiento de la señal. El comprador debe comprender cómo el equipo identifica la señal de control y mantiene una detección estable.

5. Verifique la protección en las interfaces externas

Al evaluar la protección contra sobretensiones se deben considerar las interfaces de entrada de energía y de comunicación. Esto es especialmente importante para instalaciones de señales de tráfico en exteriores expuestas a rayos y condiciones de voltaje transitorio.

6. Considere los procedimientos de puesta en servicio y mantenimiento.

La configuración remota puede reducir la necesidad de reemplazar el hardware cuando es necesario ajustar los parámetros del sistema. Para proyectos de múltiples intersecciones, esto puede tener un impacto práctico en los flujos de trabajo de instalación y mantenimiento.

Integración de la pantalla de cuenta regresiva con el control de tráfico inteligente

Una señal de cuenta regresiva no es un dispositivo de visualización aislado. Forma parte del sistema de control de señales de tráfico más amplio.

Yangzhou FAMA Intelligent Equipment Co., Ltd. (FAMA) ofrece soluciones integradas de transporte inteligente que cubren el control inteligente de señales, la seguridad del tráfico inteligente y postes inteligentes multifuncionales 5G. En aplicaciones de control de señales inteligentes, FAMA trabaja con tecnologías que incluyen bobinas, geomagnetismo, RFID, radar e identificación visual para respaldar el monitoreo en tiempo real del flujo de tráfico y el flujo de peatones en las intersecciones.

Esta perspectiva más amplia del sistema es relevante al seleccionar el equipo de cuenta regresiva porque la pantalla de cuenta regresiva debe funcionar dentro de la arquitectura de control de tráfico real. Por lo tanto, la tecnología de visualización, la detección de señales, la compatibilidad del controlador y la capacidad de configuración deben considerarse elementos conectados y no características separadas del producto.

FAMA: la empresa líder en la industria de semáforos de tráfico de China

Para los compradores que evalúan aplicaciones de proyectos reales, la cartera de proyectos y la gama de productos de FAMA brindan un contexto adicional para comprender sus equipos de señales de tránsito y sus soluciones de transporte inteligente.

Portafolio de proyectos FAMA

Gama de productos FAMA

Conclusión: Seleccionar una señal de cuenta regresiva basada en la cadena técnica completa

La selección de un temporizador de cuenta atrás de semáforo para automóvil no debe basarse únicamente en si los números mostrados aparecen claros durante una inspección básica. Para proyectos de señales de tráfico profesionales, la evaluación más significativa cubre toda la cadena operativa.

Un semáforo de cuenta regresiva tipo matriz de puntos combina la tecnología de visualización de matriz de puntos LED con una carcasa de lámpara diseñada para una presentación numérica concentrada. Su modo de comunicación, modo de activación y modo de aprendizaje proporcionan diferentes enfoques para adaptarse a los sistemas de control de señales de tráfico. El circuito de detección de cuenta regresiva adaptativa aborda la variación del voltaje de entrada y la interferencia eléctrica externa, mientras que la protección contra sobretensiones dual cubre las interfaces de alimentación y comunicación. La configuración remota basada en PC respalda aún más la puesta en marcha del proyecto y el ajuste de parámetros.

Estas tecnologías están interconectadas. La visibilidad de la pantalla determina la facilidad con la que se puede reconocer el tiempo restante; la detección de señal de entrada determina si la cuenta regresiva recibe la información de control correcta; la sincronización determina si el valor mostrado corresponde a la fase de señal real; la compatibilidad del sistema afecta la instalación y la puesta en servicio; y la protección contra sobretensiones y la configuración remota influyen en los requisitos prácticos de mantenimiento después de la implementación.

Para los compradores de señales de tráfico en el extranjero, contratistas de ingeniería vial, departamentos de gestión de tráfico e integradores de sistemas de transporte inteligentes, la evaluación conjunta de estos factores proporciona una base más práctica para seleccionar equipos de cuenta regresiva para requisitos específicos de intersecciones.
