Semáforo con flecha roja hacia la derecha: LED de alto flujo y procesamiento óptico de tres capas

Introducción: Por qué el diseño del semáforo Arrow requiere más que un LED brillante

Para una señal de tráfico, el patrón de flechas no es simplemente un gráfico mostrado por una fuente de luz LED. En una intersección muy transitada, los conductores necesitan distinguir la dirección de la señal de forma rápida y precisa, a veces desde una distancia considerable y en condiciones ambientales cambiantes. Esto hace que la uniformidad óptica, la definición de las flechas, la distribución de la luz y la estabilidad eléctrica sean factores importantes al seleccionar un semáforo con flecha roja hacia la derecha.

Los diseños convencionales de fuentes de luz puntuales pueden crear varios problemas cuando el sistema óptico no controla adecuadamente la luz emitida. La luz directa del LED puede producir deslumbramiento, mientras que un procesamiento óptico insuficiente puede provocar una iluminación desigual en el patrón de flechas. Una luz excesivamente concentrada también puede aumentar la emisión de luz no deseada alrededor de la señal. Al mismo tiempo, los semáforos LED funcionan continuamente en ambientes exteriores, donde la acumulación de calor, las fluctuaciones de voltaje y las sobretensiones eléctricas pueden afectar el funcionamiento a largo plazo.

Un semáforo de flecha roja de alto flujo aborda estos problemas mediante el diseño combinado de una fuente de luz LED de gran tamaño, procesamiento óptico de tres capas, fuente de alimentación de corriente constante, protección contra sobretensiones y disipación de calor externa. En lugar de tratar el brillo como el único criterio de rendimiento, los sistemas ópticos y eléctricos trabajan juntos para controlar cómo se genera, distribuye y mantiene la luz durante el funcionamiento.

Procesamiento óptico de tres capas para una iluminación de flechas más uniforme

El sistema óptico es una de las partes más importantes de un semáforo de flecha roja de alto flujo porque el LED en sí no determina la apariencia final de la flecha. La luz puntual emitida debe procesarse antes de que llegue a la superficie de visión.

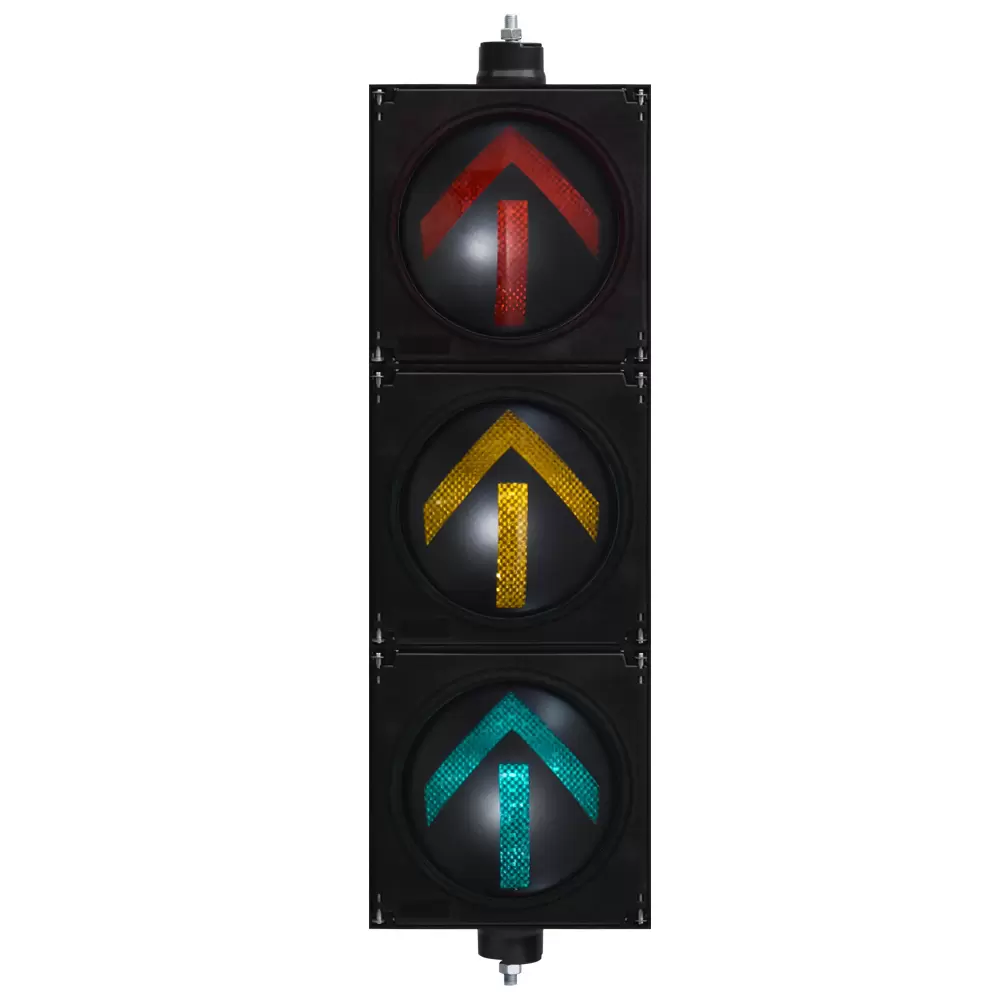

El semáforo de flecha roja/amarilla/verde de alto flujo utiliza una estructura óptica de tres capas que incorpora una lente secundaria, una lente de Fresnel y una máscara óptica. Estos componentes realizan diferentes etapas de procesamiento óptico para difundir y redirigir la luz generada por la fuente de luz LED de gran tamaño.

Cómo procesa la lente secundaria la fuente puntual LED

La primera etapa utiliza una lente secundaria para procesar aún más la luz emitida por la fuente LED. Un LED de alto flujo puede generar luz concentrada desde un área de emisión relativamente pequeña. Si se permite que esta luz viaje directamente hacia la superficie de visión, el resultado puede ser una región luminosa concentrada en lugar de una flecha iluminada uniformemente.

La lente secundaria proporciona una etapa óptica adicional para controlar esta salida concentrada. Al redirigir y difundir la luz emitida, ayuda a preparar la distribución luminosa para los elementos ópticos posteriores.

Esto es particularmente importante para una señal de flecha porque el objetivo no es simplemente crear un punto brillante. La forma completa de la flecha debe permanecer visualmente distinguible, con la luz distribuida en el área de exhibición prevista.

Lente Fresnel para distribución de luz y reenfoque

La lente Fresnel forma otra parte importante del sistema de procesamiento óptico. Su estructura permite el control óptico sin requerir el espesor físico asociado con una lente convencional de función óptica comparable.

En esta aplicación de señal de tráfico, la lente de Fresnel participa en la redistribución y reenfoque de la luz después de la etapa inicial de procesamiento óptico. En lugar de permitir que la emisión de la fuente puntual original permanezca concentrada, el sistema óptico modifica progresivamente la trayectoria de la luz para que la salida pueda distribuirse sobre el área de visión requerida.

Para la adquisición de señales de tráfico, esta distinción es importante. Un diseño óptico adecuado debe evaluarse por la distribución de la luz resultante y la uniformidad de la superficie, en lugar de por la potencia del LED únicamente. Por lo tanto, la lente Fresnel es parte del mecanismo óptico general que convierte la emisión concentrada de LED en una salida de señal más controlada.

Máscara óptica para control de patrón de flechas

La máscara óptica proporciona otra etapa de control sobre el patrón de luz final. Junto con la lente secundaria y la lente de Fresnel, ayuda a dar forma a la luz procesada en la visualización de señal deseada.

El resultado es una salida de luz superficial más uniforme en lugar de una flecha dominada por puntos brillantes aislados. Esto es particularmente relevante para las señales de giro a la derecha, donde la punta de flecha y el eje deben permanecer visualmente distinguibles como una indicación direccional completa.

Por tanto, el sistema de procesamiento óptico de tres capas puede entenderse como una secuencia:

Fuente puntual LED → procesamiento óptico secundario → distribución de luz de Fresnel y reenfoque → enmascaramiento óptico → salida de luz superficial uniforme

Este enfoque también ayuda a reducir el deslumbramiento asociado con la emisión directa de fuentes puntuales. Al procesar la luz antes de que llegue a la superficie de visión, el sistema puede reducir la emisión directa concentrada y controlar la distribución de luz no deseada, lo que ayuda a mitigar el deslumbramiento y la contaminación lumínica.

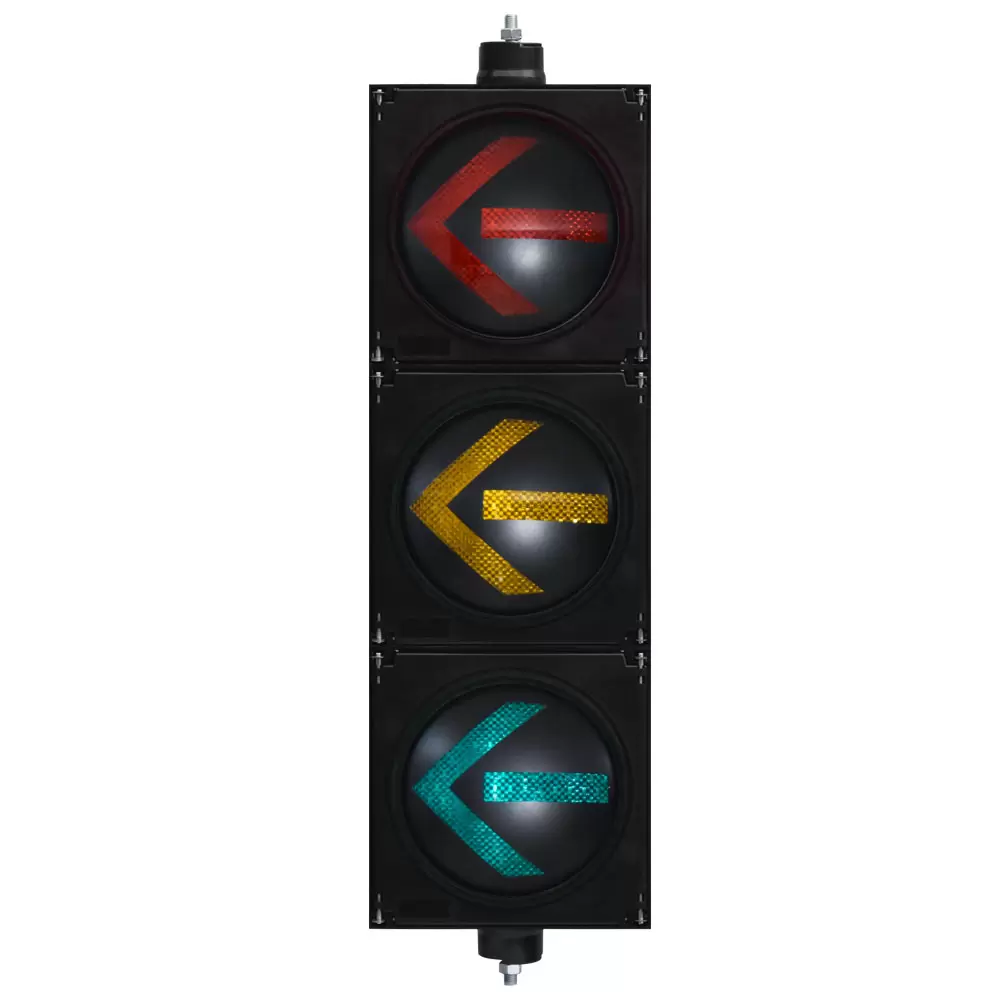

Semáforo con flecha roja hacia la derecha: fuente de luz y sistema eléctrico

Para un semáforo con flecha roja hacia la derecha, el rendimiento óptico depende de algo más que el conjunto de la lente. La fuente LED y la fuente de alimentación determinan la consistencia con la que el sistema óptico recibe la entrada eléctrica y luminosa necesaria para su funcionamiento.

El diseño High Flux utiliza una fuente de luz LED de gran tamaño con baja atenuación de la luz y alta eficiencia luminosa. El objetivo no es simplemente aumentar el brillo nominal de la señal. Una fuente de luz adecuada debe trabajar junto con la estructura óptica para que la salida luminosa disponible pueda procesarse y distribuirse efectivamente a través de la pantalla de flechas.

Esto crea una distinción importante entre una señal de flecha de alto flujo y una señal de fuente puntual convencional. Un diseño convencional puede depender en mayor medida de la emisión concentrada de puntos LED individuales, mientras que el diseño de alto flujo descrito aquí combina una fuente LED de gran tamaño con múltiples etapas de procesamiento óptico.

Por lo tanto, para los equipos de adquisiciones, la pregunta relevante no es simplemente:

"¿Qué tan brillante es el LED?"

Una evaluación más útil es:

"¿Con qué eficacia se convierte la salida del LED en un patrón de flechas uniforme y reconocible?"

Esto conecta la eficiencia luminosa directamente con la visibilidad de las flechas, la distribución de la luz y la aplicación en las intersecciones.

Fuente de alimentación de corriente constante de amplio voltaje CA de 90 a 264 V

Las señales de tráfico pueden funcionar en entornos eléctricos donde el voltaje de suministro no es perfectamente constante. El semáforo Arrow de alto flujo utiliza una fuente de alimentación de corriente constante de amplio voltaje CA de 90 a 264 V.

El amplio rango de voltaje de entrada permite que el sistema de suministro de energía se adapte a una amplia gama de condiciones de entrada de CA dentro de su rango operativo especificado. El diseño de corriente constante también es importante porque las características del LED están estrechamente relacionadas con la corriente suministrada a la fuente de luz.

Para un semáforo que funciona continuamente en una intersección, mantener la corriente controlada es parte del mantenimiento de una operación eléctrica constante. También permite que el LED y el sistema óptico funcionen como una unidad integrada en lugar de tratar la fuente de alimentación como un componente independiente.

Protección contra sobretensiones de 4000 V

Los equipos de señales de tráfico exteriores también pueden estar expuestos a transitorios eléctricos. La protección contra sobretensiones de 4000 V especificada proporciona una medida de protección dentro del diseño de la fuente de alimentación contra condiciones de sobretensiones de alto voltaje.

Esto no debe interpretarse en el sentido de que el semáforo sea inmune a cualquier evento eléctrico. Más bien, la capacidad de protección contra sobretensiones especificada es una parte de la arquitectura de protección eléctrica destinada a mejorar la estabilidad operativa en condiciones de sobretensión dentro de las especificaciones de diseño del producto.

Por lo tanto, para los contratistas de ingeniería de tráfico y los departamentos de gestión de tráfico, la protección contra sobretensiones es un parámetro técnico que vale la pena verificar junto con el rango de voltaje de entrada, el funcionamiento de corriente constante y la configuración general de la fuente de alimentación.

Gestión térmica: por qué los semáforos LED necesitan una disipación de calor eficaz

La eficiencia del LED no elimina la necesidad de gestión térmica. Durante el funcionamiento continuo, parte de la energía eléctrica suministrada al sistema LED se convierte en calor. Si el calor no se transfiere eficazmente fuera de la fuente de luz y de los componentes circundantes, la temperatura puede convertirse en un factor importante en las condiciones de funcionamiento a largo plazo.

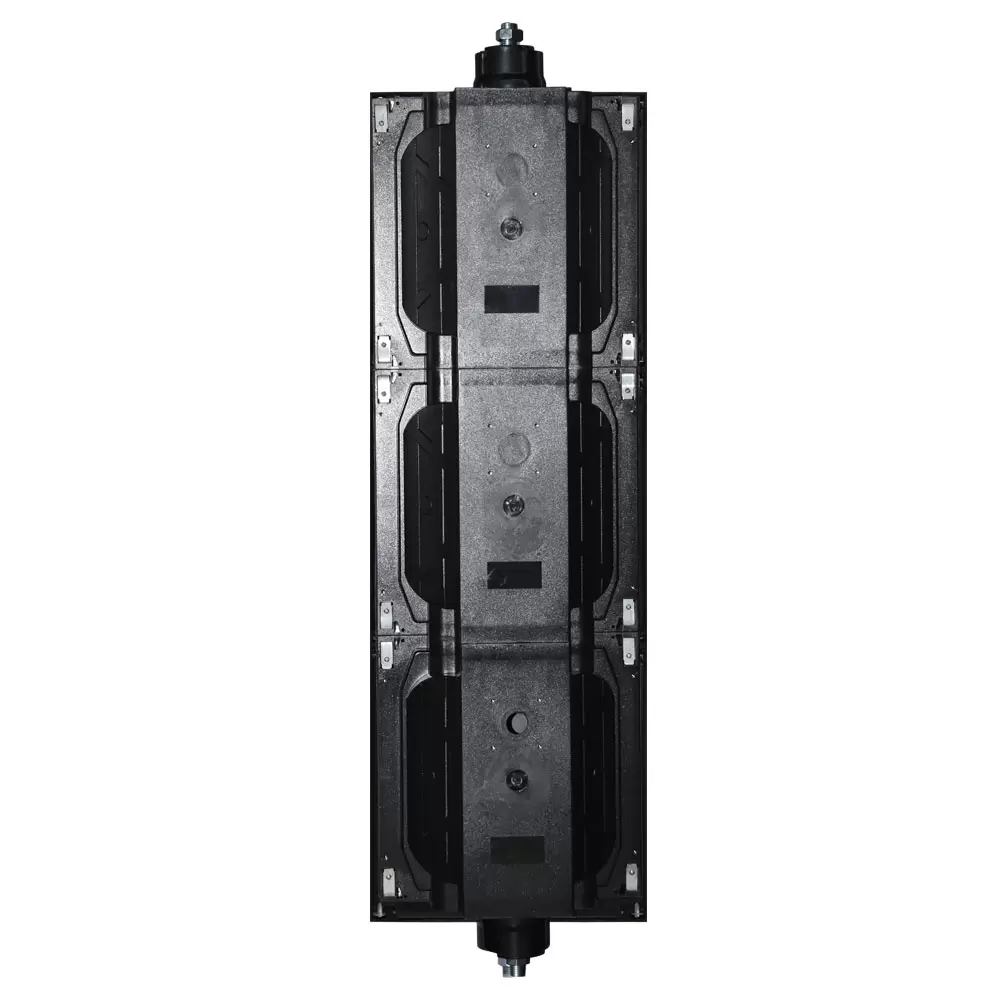

El semáforo Arrow de alto flujo incorpora un módulo externo de disipación de calor como parte de su diseño estructural.

El propósito de la disipación de calor externa es mejorar la transferencia de calor lejos de la fuente de luz interna y los componentes relacionados con la energía. Esto crea una ruta de gestión térmica más adecuada para una señal de tráfico destinada a funcionamiento continuo en exteriores.

La gestión térmica también debe considerarse junto con el LED y la fuente de alimentación en lugar de evaluarse por separado.

La relación operativa se puede resumir como:

LED de gran tamaño → corriente controlada → generación de luz y generación de calor → disipación de calor externa → condiciones de funcionamiento más estables

Luego, el sistema óptico determina cómo se distribuye la luz disponible en la pantalla de flechas.

Esta es la razón por la que seleccionar un semáforo Arrow únicamente según su especificación LED puede proporcionar una imagen incompleta. La fuente de luz, el controlador, los componentes ópticos y la estructura térmica forman un sistema conectado.

Qué deben evaluar los equipos de adquisiciones al seleccionar un semáforo en forma de flecha

Para los compradores de señales de tráfico en el extranjero, los contratistas de ingeniería de tráfico vial, los departamentos de gestión del tráfico y los integradores de sistemas de transporte inteligentes, se deben considerar juntos varios parámetros técnicos.

1. Uniformidad del patrón de flechas

La flecha debe evaluarse como un patrón iluminado completo y no como una colección de puntos LED individuales. La relación entre la fuente de luz, la lente secundaria, la lente de Fresnel y la máscara óptica afecta directamente la uniformidad de la luz de la superficie.

2. Distribución de luz

La distribución de la luz determina la eficacia con la que se distribuye la luz emitida por el área de visualización prevista. Una fuente puntual concentrada puede producir un brillo local intenso sin producir necesariamente una flecha uniforme.

Por lo tanto, el sistema óptico debe evaluarse de acuerdo con su patrón de salida final y la aplicación de intersección prevista.

3. Eficiencia luminosa

La eficiencia luminosa debe considerarse junto con la utilización óptica. Una fuente LED de alto flujo sólo es útil cuando el sistema óptico puede procesar y distribuir eficazmente su salida.

4. Control del deslumbramiento

La emisión directa de fuentes puntuales concentradas puede producir deslumbramiento. El procesamiento óptico secundario, la distribución de luz de Fresnel y el enmascaramiento óptico proporcionan mecanismos para controlar la emisión concentrada y producir una salida superficial más controlada.

5. Gestión térmica

La disipación de calor externa es particularmente relevante para las señales de tráfico destinadas a un funcionamiento continuo. Los compradores deben examinar cómo se transfiere el calor desde la fuente de luz y los componentes asociados en lugar de mirar únicamente las especificaciones del LED.

6. Rango de voltaje de entrada y variador de corriente constante

Se debe considerar el rango de entrada de CA de 90 a 264 V y la fuente de alimentación de corriente constante al evaluar la compatibilidad eléctrica y la estabilidad operativa en diferentes entornos de energía de intersección.

7. Protección contra sobretensiones

La protección contra sobretensiones de 4000 V especificada es otro parámetro de diseño eléctrico importante para aplicaciones de señales de tráfico en exteriores. Los compradores deben confirmar la especificación de protección y comprender para qué condiciones está diseñada.

Elegir entre un semáforo con flecha roja hacia la derecha y un diseño de flecha de alto flujo

Un semáforo con flecha roja hacia la derecha debe realizar una función de comunicación muy específica: indicar claramente que el movimiento de giro a la derecha está sujeto a la condición de control de tráfico mostrada.

Por este motivo, la evaluación debería comenzar con la salida óptica completa y no solo con el componente LED.

Un semáforo de flecha roja de alto flujo combina una fuente de luz LED de gran tamaño con procesamiento óptico de tres capas para controlar la transición desde la emisión de una fuente puntual a la salida de luz de superficie. La lente secundaria, la lente Fresnel y la máscara óptica funcionan como un sistema óptico integrado, mientras que el módulo externo de disipación de calor, la fuente de alimentación de corriente constante de amplio voltaje y la protección contra sobretensiones especificada abordan consideraciones eléctricas y térmicas clave.

Este enfoque a nivel de sistema es particularmente relevante para las intersecciones donde los semáforos deben operar continuamente y mantener una indicación direccional reconocible bajo diferentes condiciones ambientales y eléctricas.

Para la adquisición basada en proyectos, los compradores también pueden evaluar las aplicaciones de señales de tráfico completadas y la cartera de productos del fabricante en lugar de depender únicamente de especificaciones de productos aisladas. FAMA ofrece productos de señales de tráfico y soluciones de transporte inteligentes que cubren el control de señales inteligentes y aplicaciones de tráfico relacionadas.
