Semáforo de baja potencia para bicicletas y flechas: características de diseño clave para señales de tráfico para bicicletas confiables

Introducción: Por qué es importante el diseño eléctrico en las señales de tráfico para bicicletas

Los semáforos instalados en las intersecciones de carriles para bicicletas deben mantener indicaciones claras y reconocibles durante ciclos de operación repetidos. Para las autoridades de tránsito municipales, los contratistas de carreteras y los integradores de sistemas de tránsito, el desafío no es simplemente seleccionar una señal LED que consuma menos energía. El equipo también debe gestionar fallas de componentes, mantener un funcionamiento eléctrico estable y funcionar de manera confiable junto con controladores, señales de vehículos, señales de peatones y otros dispositivos electrónicos en la intersección.

Varias cuestiones técnicas merecen atención durante la adquisición. El funcionamiento continuo contribuye al consumo acumulado de electricidad. Una falla de un LED individual puede afectar la apariencia de una señal si el circuito no está diseñado para limitar la falla. La corriente de accionamiento inestable puede generar una tensión adicional en los componentes LED, mientras que una compatibilidad electromagnética inadecuada puede crear problemas cuando varios sistemas eléctricos comparten la misma infraestructura.

El semáforo Arrow y para bicicletas de bajo consumo aborda estas preocupaciones mediante una combinación de diseño de circuito de malla, una fuente de alimentación estándar europea diseñada de forma independiente, tecnología de accionamiento de corriente constante y un diseño eléctrico orientado a la compatibilidad electromagnética. Estas características proporcionan una base práctica para evaluar la estabilidad operativa, el rendimiento eléctrico y los posibles requisitos de mantenimiento del equipo.

Para los compradores que comparan las señales de tráfico para bicicletas, comprender cómo funcionan estas tecnologías es más útil que confiar en afirmaciones generales sobre eficiencia energética o larga vida útil. La elección correcta depende de las especificaciones verificadas, la función de señal prevista, las condiciones de instalación y la compatibilidad con el sistema de control de tráfico del proyecto.

1. Semáforo de baja potencia para bicicletas y flechas: estructura y tecnologías clave

Construcción de tres unidades y el papel de cada componente.

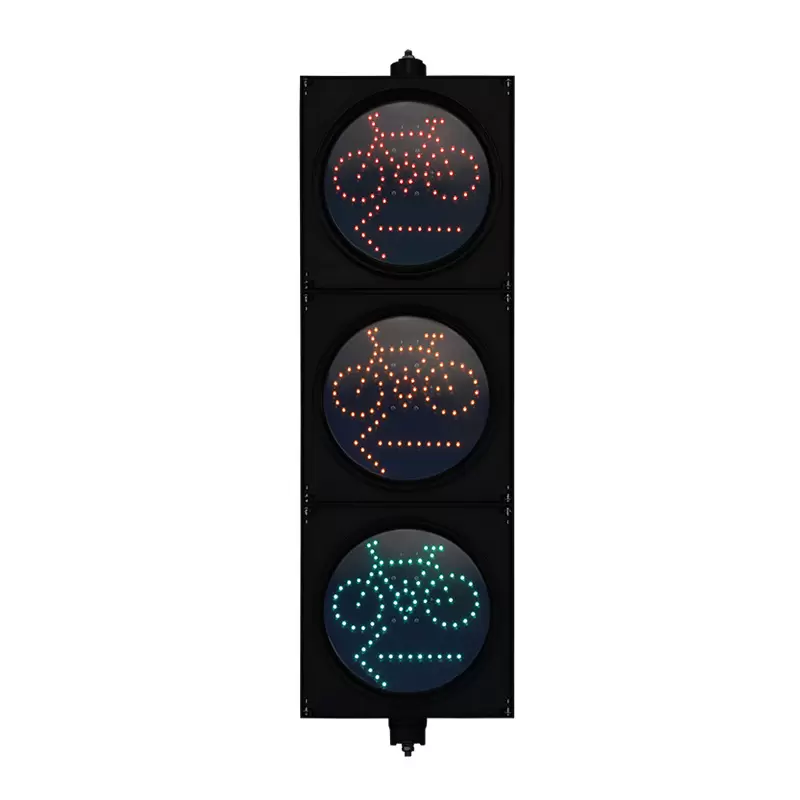

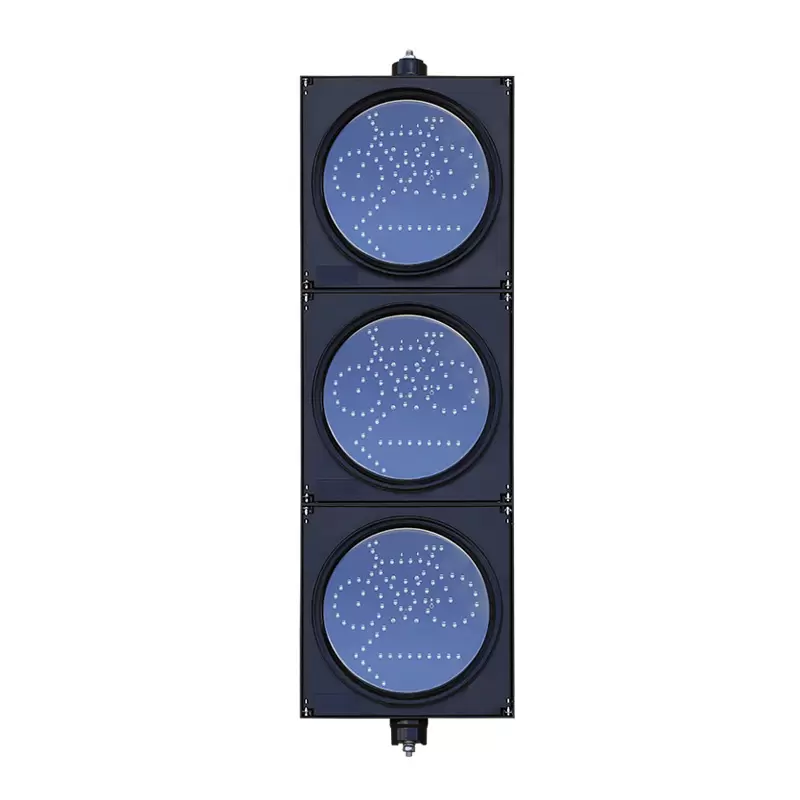

El semáforo Arrow y para bicicletas de bajo consumo utiliza un conjunto de tres unidades. El núcleo de la lámpara consta de un tablero de luz, una lente óptica, una fuente de alimentación y un recipiente para la lámpara. Estos componentes trabajan juntos para generar la indicación de señal y respaldar las funciones eléctricas y estructurales de la lámpara.

Cada componente tiene un propósito diferente:

• Tablero de luz: lleva las fuentes de luz LED y los circuitos asociados. La arquitectura de su circuito afecta la forma en que la unidad responde a una falla de LED individual.

• Lente óptica: da forma a la luz emitida y ayuda a presentar la indicación de señal deseada. El rendimiento óptico debe evaluarse en función de las condiciones de visualización del proyecto y los requisitos aplicables.

• Fuente de alimentación: Proporciona las condiciones eléctricas de funcionamiento que requiere la lámpara. La eficiencia de conversión, el rango de entrada y la calidad de la energía son consideraciones de adquisición relevantes.

• Cuenco de lámpara: Forma parte de la estructura física de la lámpara. Su construcción y compatibilidad con la disposición de instalación deben compararse con los requisitos del proyecto.

El conjunto debe evaluarse como una unidad de señal completa y no como un conjunto de componentes individuales. Una fuente LED adecuada por sí sola no establece que la señal terminada cumplirá con los requisitos ópticos, eléctricos, ambientales o de instalación del proyecto.

Diseño de circuito en malla: limitar el impacto de una falla de LED

Una de las características importantes del producto es el diseño del circuito de malla. De acuerdo con la información del producto suministrada, cuando falla una lámpara LED individual, el circuito aísla automáticamente el punto de falla, permitiendo que los LED restantes en funcionamiento continúen funcionando.

El valor práctico es la contención de fallas. En un circuito sin un mecanismo de aislamiento eficaz, la falla de un componente puede tener un efecto más amplio en el conjunto iluminado, dependiendo de la topología del circuito. Un circuito de malla diseñado para aislar un LED defectuoso ayuda a limitar el efecto de esa falla individual en las fuentes de luz restantes.

Para los ingenieros de tránsito, esta distinción es importante porque la apariencia de una señal puede afectar la forma en que los usuarios de la vía interpretan una intersección. Mantener el funcionamiento de los LED restantes puede ayudar a preservar una visualización general más consistente y al mismo tiempo reducir el impacto inmediato de una falla localizada de un componente.

Sin embargo, el aislamiento de fallas no equivale a una redundancia completa. No garantiza que el LED defectuoso permanezca iluminado, que la pantalla original no cambie por completo o que toda la señal no pueda fallar. El resultado real depende del diseño del circuito, la ubicación y naturaleza de la falla y el estado de los componentes restantes.

Antes de comprar, los compradores deben solicitar al fabricante detalles del mecanismo de aislamiento y, cuando esté disponible, pruebas de prueba que muestren cómo se comporta la pantalla en condiciones representativas de falla del LED.

Fuente de alimentación estándar europea y un factor de potencia de hasta 0,98

El producto utiliza una fuente de alimentación estándar europea diseñada de forma independiente, con un factor de potencia declarado de hasta 0,98.

El factor de potencia describe la relación entre la potencia real y la potencia aparente en un sistema eléctrico. Un valor cercano a 1 generalmente indica un uso más efectivo de la capacidad eléctrica suministrada para una cantidad determinada de energía real. En términos prácticos, un factor de potencia alto puede ayudar a reducir la demanda de potencia aparente asociada con una carga de potencia real específica.

Sin embargo, no es lo mismo factor de potencia que eficiencia energética o reducción porcentual del consumo eléctrico. Esto no significa que una lámpara con un factor de potencia de 0,98 utilice automáticamente un 98% menos de energía, ni establece de forma independiente cuántos kilovatios-hora ahorrará un proyecto.

Para comparar con precisión las señales de tráfico para bicicletas, los equipos de adquisiciones deben revisar al menos tres elementos separados:

1. Consumo de energía real, medido en vatios, para cada indicación de señal o estado de funcionamiento relevante.

2. Factor de potencia, incluidas las condiciones en las que se alcanza el valor máximo declarado.

3. Horario de funcionamiento, incluyendo el número de semáforos y el tiempo de permanencia en cada indicación.

Estas cifras se pueden utilizar para estimar el consumo de electricidad durante el período operativo planificado. Para un proyecto de intersecciones múltiples, incluso diferencias modestas en la potencia consumida por cada señal pueden volverse relevantes cuando se multiplican por la cantidad instalada y las horas de funcionamiento.

Por lo tanto, el factor de potencia indicado por el fabricante es una especificación eléctrica útil, pero debe evaluarse junto con la potencia real medida o especificada en lugar de usarse como sustituto de ella.

Unidad de corriente constante: compatible con el funcionamiento estable del LED

El producto también utiliza tecnología de accionamiento de corriente constante. Los LED responden a la corriente que fluye a través de ellos y los cambios en las condiciones del accionamiento pueden afectar su comportamiento operativo. Un controlador de corriente constante está diseñado para regular la corriente entregada a la carga de LED dentro de su rango operativo previsto.

Para una señal de tráfico que funciona durante períodos prolongados, la regulación actual ayuda a proporcionar condiciones eléctricas más consistentes para las fuentes de luz. También puede ayudar a controlar el estrés eléctrico asociado con condiciones de conducción inadecuadas, respaldando la confiabilidad del LED cuando el controlador, los LED, el diseño térmico y otros componentes están especificados correctamente.

Esto no significa que el accionamiento de corriente constante determine por sí solo la vida útil de una señal completa. La calidad del LED, la temperatura de funcionamiento, el rendimiento de la fuente de alimentación, la exposición ambiental y el envejecimiento de los componentes también influyen en la confiabilidad a largo plazo.

Por lo tanto, al comparar las señales de tráfico para bicicletas, los compradores deben preguntar sobre el diseño del controlador y su alcance operativo, así como sobre las suposiciones de vida útil documentadas por el fabricante y las condiciones de garantía. Una afirmación general de larga vida útil es menos útil que una especificación definida respaldada por documentación técnica relevante.

Distorsión armónica total por debajo del 10% y compatibilidad electromagnética

La información del producto suministrada especifica una distorsión armónica total (THD) inferior al 10% y describe que el diseño cumple con los requisitos europeos de compatibilidad electromagnética.

THD expresa la contribución de los componentes armónicos con respecto a un componente eléctrico fundamental, según el método de medición utilizado. Para mediciones relacionadas con la energía, el THD de voltaje y el THD de corriente son cantidades distintas. Los compradores deben confirmar exactamente qué cantidad se especifica, cómo se midió y bajo qué condiciones operativas se aplica el valor indicado.

Un valor de THD inferior al 10% no debe interpretarse como una medida directa de ahorro de energía, ni demuestra por sí solo el cumplimiento de todos los requisitos de compatibilidad electromagnética. Es un indicador de rendimiento eléctrico que debe considerarse dentro del marco de prueba correspondiente.

La compatibilidad electromagnética, o EMC, se refiere tanto a las emisiones que produce un dispositivo eléctrico como a su capacidad para funcionar correctamente en presencia de perturbaciones electromagnéticas. En una intersección controlada, esto es importante porque los semáforos pueden operar junto con controladores, equipos de detección, dispositivos de comunicación y otros sistemas electrónicos.

Para la adquisición de proyectos, las preguntas importantes son si el producto completo ha sido probado según los estándares aplicables al mercado de destino, si la configuración de prueba coincide con el modelo suministrado y si el fabricante puede proporcionar los informes o declaraciones correspondientes. Un valor de THD declarado por sí solo no puede establecer que se hayan cumplido todos los requisitos de EMC.

2. Cómo seleccionar señales de tráfico para bicicletas para proyectos del mundo real

Las especificaciones técnicas sólo resultan útiles cuando se ajustan a los requisitos operativos de la intersección. Una señal que funciona bien eléctricamente puede seguir siendo inadecuada si su indicación, dimensiones, disposición de montaje o interfaz del controlador no coinciden con el diseño del proyecto.

Indicación de señal, rendimiento óptico e instalación.

El primer paso es definir el movimiento de tráfico previsto. Las señales específicas para bicicletas se utilizan para controlar los movimientos de las bicicletas cuando se requiere una indicación separada, como un cruce de carril exclusivo para bicicletas o una intersección donde las fases de las bicicletas deben coordinarse con el resto del tráfico.

Las señales de flecha cumplen una función de indicación direccional, pero el significado preciso depende de la configuración de la flecha, el color de la señal, las normas de tráfico aplicables y el plan de señales aprobado. Los compradores no deben asumir que cada señal de bicicleta y cada señal de flecha pueden tener el mismo propósito o que cada modelo incluye ambos tipos de pantalla.

Antes de confirmar un pedido, los ingenieros de proyecto deben verificar:

• Configuración de la señal: símbolo de bicicleta, flecha direccional u otra indicación aprobada.

• Superficie emisora ​​de luz: El diámetro especificado o las dimensiones requeridas por el diseño de la carretera.

• Rendimiento óptico: Intensidad luminosa, ángulos de visión, características de color y visibilidad bajo las condiciones de iluminación ambiental del proyecto.

• Disposición de montaje: Instalación en poste, aérea u otra instalación aprobada, según modelo seleccionado.

• Integración física: Compatibilidad con los soportes, carcasas, cableado y espacio de instalación previstos.

Los requisitos ópticos deben evaluarse utilizando las especificaciones locales aplicables y los resultados de las pruebas documentadas por el fabricante. Los compradores no deben asumir que un cabezal de señal más grande proporciona automáticamente una mejor visibilidad o que las especificaciones de un modelo se aplican a otro.

Bajo consumo de energía y costo operativo a largo plazo.

Para una autoridad de tráfico que gestiona decenas o cientos de intersecciones, el consumo de electricidad es un gasto operativo recurrente. Por lo tanto, la selección de la señal de baja potencia debe basarse en la potencia real y las horas de funcionamiento esperadas, no solo en el nombre del producto.

Una estimación sencilla del consumo anual de energía es:

mi = (P × t) / 1000

Dónde:

• EEE es el consumo de energía en kilovatios-hora (kWh).

• PPP es el consumo de energía real en vatios (W).

• ttt es el tiempo de funcionamiento en horas.

Para señales con múltiples indicaciones, la estimación debe tener en cuenta la energía consumida en cada estado operativo y el tiempo transcurrido en ese estado. Si el fabricante proporciona sólo una potencia nominal o máxima, el cálculo debe identificarse como una estimación en lugar de un resultado anual medido.

El costo total de propiedad también incluye inspección, componentes de reemplazo, mano de obra, gestión del tráfico durante el mantenimiento y cualquier costo asociado con la resolución de problemas o el tiempo de inactividad del sistema. Aún puede valer la pena considerar una señal con un precio de compra ligeramente más alto si su rendimiento eléctrico documentado, capacidad de servicio y términos de garantía se adaptan mejor a los requisitos operativos del proyecto.

Sin embargo, los ahorros en mantenimiento deben basarse en evidencia creíble. Sin datos de campo comparativos, sería inapropiado asignar un ahorro financiero específico solo al circuito de malla o al variador de corriente constante.

Adecuación ambiental y acceso a mantenimiento.

Las señales de tráfico para bicicletas están expuestas a condiciones exteriores que varían según la ubicación. Las precipitaciones, las fluctuaciones de temperatura, la humedad, el polvo, la luz solar, las vibraciones y las perturbaciones eléctricas pueden afectar el rendimiento del equipo.

Las especificaciones de adquisición deben identificar el rango de temperatura de funcionamiento requerido, la protección de ingreso, el rendimiento del material y cualquier requisito de prueba ambiental o de impacto aplicable. La documentación del producto seleccionado debe demostrar que cumple con esos requisitos.

El acceso de mantenimiento es otra consideración práctica. Los ingenieros deben establecer si el módulo LED, la fuente de alimentación u otros componentes se pueden inspeccionar o reemplazar de manera eficiente, qué piezas de repuesto están disponibles y si los procedimientos de reemplazo requieren herramientas o ajustes especializados.

Para instalaciones más grandes, la estandarización de modelos en intersecciones similares puede simplificar la gestión de repuestos y la capacitación en mantenimiento. La estandarización aún debe tener en cuenta las diferencias en la función de la señal, las dimensiones de montaje, el suministro eléctrico y los requisitos reglamentarios locales.

Compatibilidad con los sistemas de control de tráfico existentes.

Un cabezal de semáforo muestra la indicación comandada por el sistema de control; no determina de forma independiente el tiempo de la señal de la intersección. Por lo tanto, el cabezal de señal debe coincidir con la salida eléctrica del controlador y la secuencia operativa aprobada del proyecto.

Antes de la adquisición, los integradores de sistemas deben confirmar:

• Tensión y frecuencia de entrada, incluidas las tolerancias de suministro.

• Carga eléctrica y compatibilidad con los circuitos de salida del controlador.

• Cableado, disposición de conectores y cualquier requisito de monitoreo relevante.

• Estados de señales requeridos y coordinación con las fases de bicicletas, peatones y vehículos.

• Requisitos aplicables de supervisión de fallos, supervisión de conflictos y seguridad.

• Cualquier requisito local para aprobación, puesta en servicio o pruebas de integración.

Se debe confirmar la compatibilidad para el modelo exacto y la configuración del controlador. Una declaración general de que un producto es adecuado para sistemas de señales de tráfico no establece compatibilidad con todos los controladores, circuitos de monitoreo o especificaciones nacionales.

Para una intersección con carriles exclusivos para bicicletas, los ingenieros también deben verificar cómo los movimientos de las bicicletas interactúan con los vehículos que giran y los cruces de peatones. El hardware de señales debe ser compatible con el plan de control aprobado, mientras que las funciones de sincronización y gestión de conflictos del controlador deben configurarse adecuadamente para el sitio.

3. Cómo evaluar un fabricante de señales de tráfico para bicicletas

Para los compradores extranjeros, la selección de productos es también un ejercicio de evaluación de proveedores. El fabricante debe poder proporcionar la configuración correcta, demostrar conformidad con los requisitos del proyecto, mantener una calidad de producción constante y brindar soporte al equipo después de la entrega.

Solicitar documentación técnica comprobable

Una revisión de adquisiciones debe ir más allá de una descripción de catálogo. La siguiente información ayuda a los compradores a comparar proveedores de forma constante.

This checklist helps distinguish a clearly specified product from one supported mainly by broad marketing statements.

For example, a power factor of up to 0.98 is meaningful only when the applicable operating conditions are understood. Similarly, a THD value below 10% should be assessed with its measurement definition and supporting documentation. Neither figure should be treated as proof of compliance with every electrical or EMC requirement.

Where a tender specifies a particular standard, the buyer should confirm that the supplied model meets that standard through the relevant technical evidence. Product descriptions referring to European-standard power supplies or European EMC requirements should not be treated as proof of a particular certification unless the manufacturer provides the applicable documentation.

Assess manufacturing consistency and delivery capability

A technically suitable prototype is not sufficient for a large municipal deployment. Buyers also need confidence that production units will match the approved configuration.

Important questions include:

• Does the manufacturer maintain documented incoming-material and production inspection procedures?

• Are electrical and optical checks performed according to defined acceptance criteria?

• Can the manufacturer maintain consistent components and specifications across a batch?

• Are model revisions and component substitutions controlled?

• Can the supplier provide the required quantities within the project's delivery schedule?

• Are spare parts and technical support available throughout the planned maintenance period?

Customization should also be discussed before production. Requirements may include signal symbols, dimensions, electrical input, mounting interfaces, cable arrangements, or other project-specific details. The manufacturer should confirm which changes are available and whether they affect the existing test documentation or approvals.

A supplier's ability to provide controllers, other traffic signal products, and wider intelligent transportation equipment may also be relevant when the project involves more than individual signal heads. However, system-level integration responsibilities and the scope of supply should be clearly defined in the contract.

4. FAMA's Approach to Traffic Signal Equipment and Project Requirements

Yangzhou FAMA Intelligent Equipment Co.,Ltd. (FAMA) provides integrated intelligent transportation solutions under the corporate mission of “making travel safer and smarter.”

Su negocio cubre el control de señales inteligentes, la seguridad del tráfico inteligente y los postes inteligentes multifuncionales 5G, junto con servicios como la optimización, la operación y el mantenimiento de la sincronización de las señales de tráfico, y el soporte técnico relacionado.

Para proyectos que involucran señales de tráfico para bicicletas, el valor de esta cartera más amplia es que los compradores pueden revisar el equipo de señales dentro del contexto del sistema de intersección más amplio. La selección del producto aún debe basarse en el modelo específico, los requisitos eléctricos, las condiciones de instalación y los estándares locales aplicables.

La gama de productos de FAMA incluye semáforos para bicicletas, semáforos en flecha, señales para vehículos, señales para peatones y controladores de señales de tráfico. Los compradores pueden revisar las configuraciones disponibles en el catálogo de productos de FAMA y explorar los estudios de casos de proyectos de la empresa al evaluar los requisitos potenciales del proyecto.

FAMA: la empresa líder en la industria de semáforos de tráfico de China

Para las autoridades municipales, contratistas de ingeniería y distribuidores extranjeros, el siguiente paso apropiado es hacer coincidir la función de señal prevista con la documentación técnica del fabricante. Cuando un proyecto requiere un factor de potencia, un límite de armónicos, un estándar EMC, una clasificación ambiental o una interfaz de controlador en particular, esos requisitos deben confirmarse con el modelo exacto antes de realizar un pedido.

5. Preguntas frecuentes sobre el semáforo de flechas y bicicletas de baja potencia

¿Cómo puede una señal de tráfico de baja potencia reducir los costos operativos a largo plazo?

Una señal de baja potencia puede reducir el consumo de electricidad cuando su potencia operativa real es menor que la de una alternativa adecuada en condiciones comparables. El impacto financiero depende de la diferencia en el consumo de energía, las horas de funcionamiento, la cantidad de unidades instaladas y las tarifas eléctricas locales.

La mano de obra de mantenimiento, los componentes de reemplazo y los costos de acceso deben evaluarse por separado. Una comparación confiable del ciclo de vida incluye tanto el uso de energía como los requisitos de mantenimiento en lugar de asumir que la potencia nominal baja produce automáticamente el costo total más bajo.

¿Un LED defectuoso afectará toda la visualización de la señal?

El diseño del circuito de malla descrito para este producto aísla automáticamente una lámpara LED individual defectuosa, lo que permite que los LED restantes en funcionamiento continúen funcionando. Esto ayuda a limitar el impacto de una falla localizada en la visualización general.

No garantiza que todas las partes de la pantalla permanezcan sin cambios o que la señal sea inmune a otras fallas. Los compradores deben solicitar información sobre el comportamiento de aislamiento de fallas y cualquier resultado de prueba relevante.

¿Por qué es importante el accionamiento de corriente constante?

El controlador de corriente constante regula la corriente suministrada a la carga de LED dentro del rango operativo previsto del controlador. Esto ayuda a mantener condiciones de funcionamiento eléctrico estables y puede reducir el estrés asociado con niveles de corriente inadecuados.

La vida útil real también depende de la calidad del LED, la temperatura, el diseño de la fuente de alimentación, las condiciones ambientales y otros componentes. Se debe aceptar una vida útil específica sólo cuando esté respaldada por las especificaciones aplicables del fabricante y la evidencia de prueba.

¿Qué les dice a los compradores un factor de potencia de 0,98 y un THD inferior al 10%?

Un factor de potencia de hasta 0,98 indica la capacidad de la fuente de alimentación indicada para funcionar con una alta relación entre potencia real y potencia aparente en las condiciones de medición relevantes. No significa que el consumo de energía se reduzca en un 98%.

THD por debajo del 10% es una especificación de rendimiento eléctrico separada. Los compradores deben confirmar si se refiere a distorsión de corriente o voltaje y revisar el método de medición asociado y las condiciones de prueba. Ninguna de las cifras demuestra por sí sola el cumplimiento total de EMC ni establece un porcentaje particular de ahorro de energía.

¿Cómo pueden los compradores confirmar la compatibilidad con un controlador de tráfico existente?

Confirme el voltaje y la frecuencia de entrada del cabezal de señal, las características de carga, el cableado, la compatibilidad del circuito de salida, las indicaciones de señal requeridas y los requisitos de monitoreo. El fabricante y el integrador de sistemas deben verificar la compatibilidad de la combinación exacta de producto y controlador antes de la instalación.

Cuando sea necesario, incluir pruebas de puesta en servicio e integración en el procedimiento de aceptación del proyecto.

¿Qué se debe confirmar antes de realizar un pedido al por mayor?

Como mínimo, obtenga las especificaciones del modelo aprobado, los datos eléctricos y ópticos, las clasificaciones ambientales aplicables, la documentación de prueba EMC relevante, los detalles de montaje y cableado, los términos de garantía, los arreglos de repuestos, el cronograma de entrega y los criterios de aceptación.

Si se requiere personalización, confirme la configuración final y la documentación antes de la producción. Esto reduce el riesgo de recibir equipos que cumplan con una descripción general del producto pero que no coincidan con el diseño aprobado del proyecto.

Conclusión

Seleccionar un semáforo Arrow y para bicicletas de bajo consumo requiere más que comparar la potencia nominal o aceptar afirmaciones generales sobre confiabilidad. El diseño del circuito de malla del producto, el variador de corriente constante, la fuente de alimentación estándar europea diseñada de forma independiente, el factor de potencia declarado de hasta 0,98 y el THD inferior al 10 % proporcionan puntos técnicos específicos para la evaluación.

Para los compradores responsables de las intersecciones de carriles para bicicletas y de la infraestructura de tráfico urbano más amplia, el siguiente paso es verificar cómo funcionan esas características en las condiciones operativas previstas. Los datos eléctricos, los requisitos ópticos, el comportamiento ante fallos, la idoneidad ambiental, la compatibilidad del controlador y el soporte del proveedor deben considerarse todos juntos.

Un proceso de adquisición disciplinado ayuda a las autoridades de tránsito, contratistas de ingeniería, integradores de sistemas y distribuidores a seleccionar equipos que se ajusten a los requisitos reales del proyecto y puedan mantenerse durante el período de servicio planificado. Para evaluar configuraciones adecuadas, visite el Catálogo de productos de FAMA y revise los estudios de casos de proyectos relevantes de FAMA .
