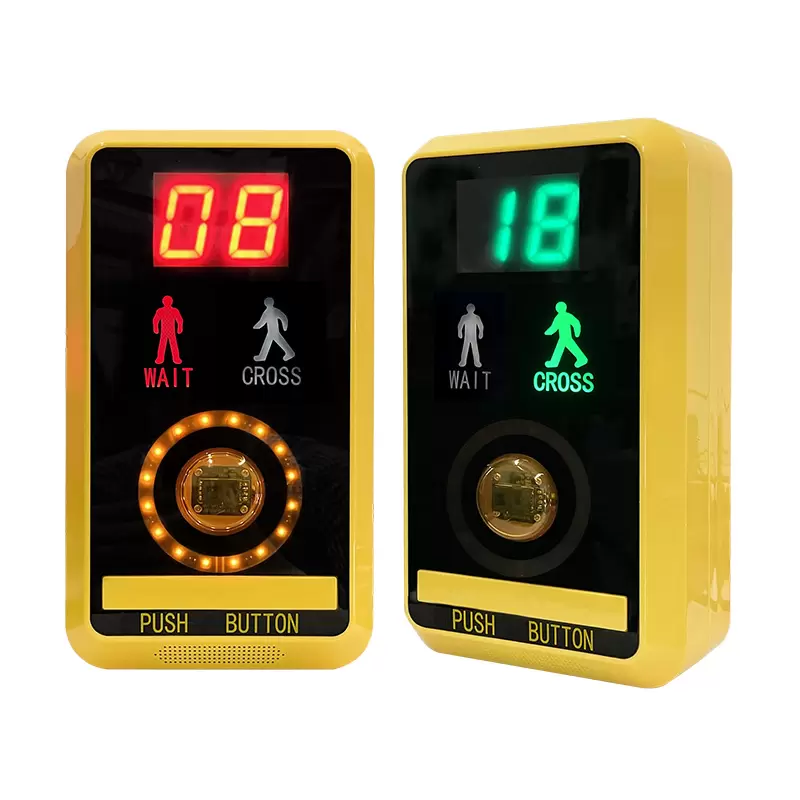

Cómo un pulsador de paso de peatones de tipo inducción mejora la accesibilidad, la integración de señales y el mantenimiento en las intersecciones urbanas

Introducción

Los botones mecánicos tradicionales para peatones proporcionan una forma sencilla para que las personas soliciten una fase de cruce, pero es posible que una única interfaz mecánica no satisfaga las necesidades de todos los usuarios. Los peatones con discapacidad visual pueden necesitar guía audible, mientras que las intersecciones con mucho tráfico pueden beneficiarse de una respuesta visual más clara y niveles de sonido configurables. Para las autoridades de tránsito y los integradores de sistemas, la compatibilidad de los equipos y la puesta en servicio en el sitio son igualmente importantes, particularmente cuando se actualizan las intersecciones existentes sin reemplazar todo el sistema de control de señales.

Un botón pulsador de cruce de peatones de tipo inducción aborda estos requisitos combinando detección sin contacto, operación mecánica, visualización de cuenta regresiva, símbolos para peatones e indicaciones audibles en un solo dispositivo. En lugar de tratar cada función como una instalación independiente al borde de la carretera, el diseño integrado reúne varias funciones de interacción con los peatones en una sola unidad.

Para los departamentos de tránsito municipales, los contratistas de infraestructura vial y los distribuidores de equipos de tránsito que evalúan la venta de un botón de cruce de peatones, la pregunta clave es cómo se ajustan estas funciones a la intersección prevista, al controlador existente y a los requisitos de accesibilidad local. El KH-AN-FM02 de FAMA proporciona una referencia práctica para evaluar estas consideraciones técnicas.

1. Integración cinco en uno: más formas para que los peatones soliciten un cruce

El KH-AN-FM02 integra cinco funciones: visualización de cuenta regresiva, señales audibles para peatones, un botón mecánico, detección sin contacto y visualización de patrón de peatones. Cada uno tiene un propósito operativo diferente y su valor depende de cómo esté configurada la intersección.

Detección sin contacto y operación de botones mecánicos

La detección sin contacto proporciona una alternativa a la operación con botones físicos. Esto puede resultar útil en cruces donde los peatones prefieren no tocar una superficie compartida. El botón mecánico sigue estando disponible para los usuarios que prefieren un método de interacción directa convencional.

Ofrecer ambos modos de operación brinda a las autoridades de tránsito más flexibilidad al seleccionar una interfaz para espacios públicos. Sin embargo, la distancia de detección, el tiempo de respuesta y los umbrales de activación deben confirmarse mediante pruebas del producto en lugar de asumirse únicamente a partir de la presencia de tecnología de inducción.

El dispositivo también debe configurarse para que el controlador de señales de tráfico reconozca una solicitud de peatón válida. El pulsador inicia una solicitud; no determina de forma independiente cuándo deben detenerse los vehículos o cuándo pueden cruzar los peatones.

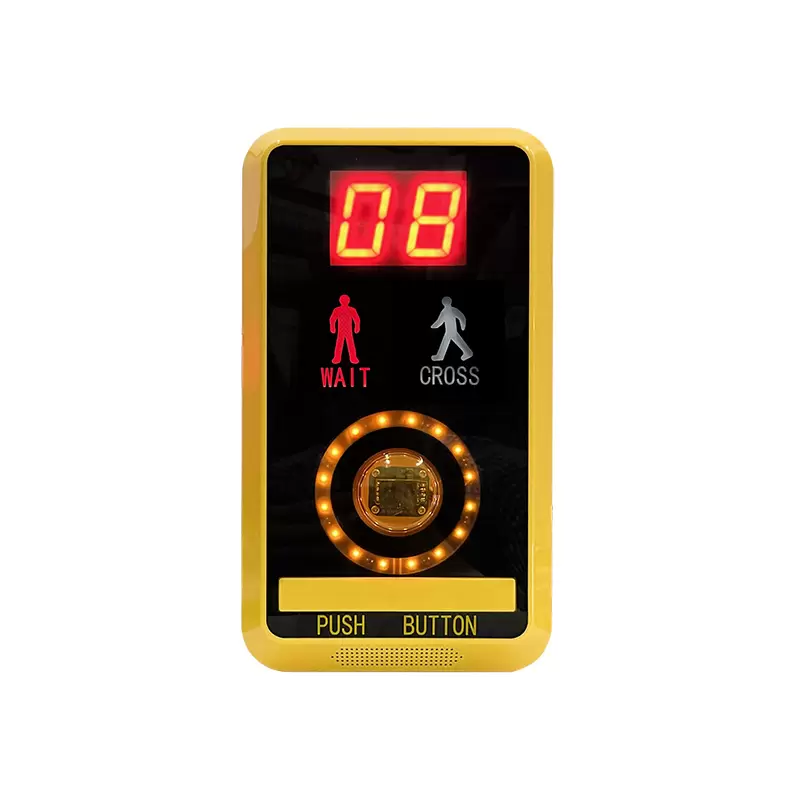

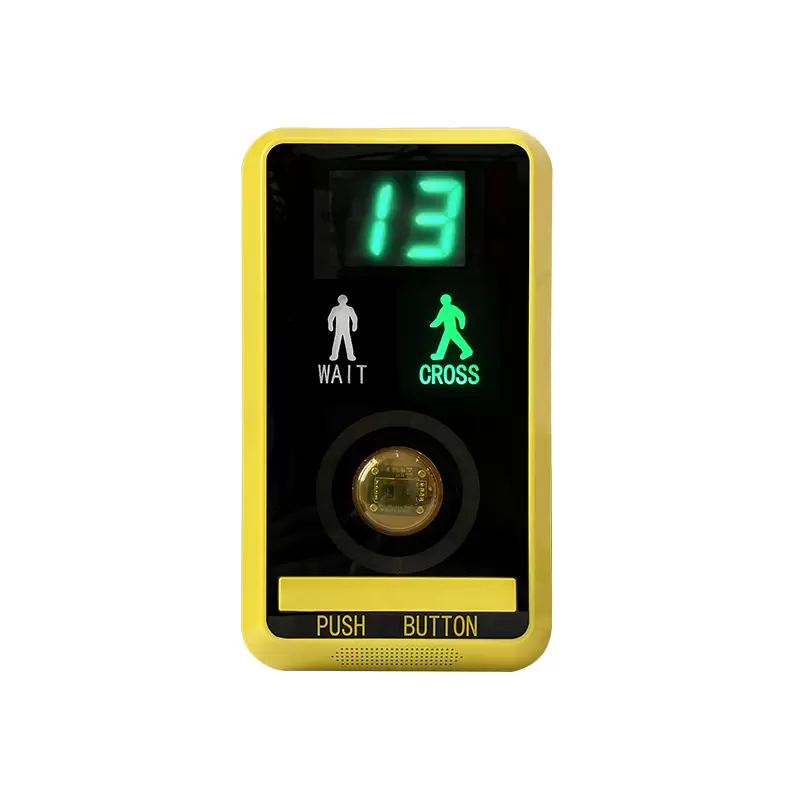

Visualización de cuenta regresiva y símbolos para peatones

La información visual es otra parte importante del diseño cinco en uno. El KH-AN-FM02 admite pantallas de cuenta regresiva roja y verde, un patrón de espera de peatón rojo, un patrón de peatón verde y una indicación amarilla intermitente cuando se activa el botón.

Estas indicaciones ayudan a comunicar las diferentes etapas de la interacción peatonal. La indicación de activación puede proporcionar información de que se ha registrado una solicitud, mientras que los símbolos para peatones comunican el estado del cruce mostrado.

La operación de cuenta atrás requiere especial atención durante la integración. El dispositivo admite modos de aprendizaje, activación, comunicación y compatibilidad, y su protocolo de comunicación de cuenta regresiva se especifica como compatible con GA/T 508-2014. El modo apropiado depende de la arquitectura del controlador y de la información de señal disponible. El comportamiento de la cuenta regresiva debe verificarse durante la puesta en servicio para garantizar que la pantalla corresponda a la secuencia de señal real.

Guía audible para peatones con discapacidad visual

La señal peatonal audible integrada añade un canal de audio a la interfaz visual. Esto puede ayudar a los peatones que no pueden confiar únicamente en los símbolos luminosos para obtener información sobre el cruce.

El KH-AN-FM02 tiene un rango de volumen configurable de 0 a 90 dB y admite la configuración basada en el tiempo del volumen de audio y las indicaciones de voz. Esto permite a los equipos de proyecto definir diferentes configuraciones para el funcionamiento diurno y nocturno o adaptar anuncios a las necesidades de los distritos industriales y comerciales.

Por ejemplo, una calle comercial muy transitada puede requerir información audible que se pueda distinguir en medio de la actividad circundante. Una calle residencial más tranquila puede necesitar una configuración más baja durante las horas nocturnas para limitar molestias innecesarias. Los niveles apropiados deben determinarse mediante evaluación in situ y los requisitos locales aplicables.

La conectividad Bluetooth y una aplicación móvil permiten personalizar el idioma y el contenido de la transmisión. Esto es útil para proyectos que prestan servicios a comunidades multilingües o que implementan la misma configuración de producto en diferentes regiones. También hay software de computadora disponible para depurar.

Por lo tanto, el diseño cinco en uno consolida varias funciones de interacción sin necesidad de implementar cada característica como un dispositivo independiente en la carretera. Que esto reduzca los costos de instalación o mantenimiento en un proyecto particular depende de la infraestructura existente, la disposición del cableado y los procedimientos de mantenimiento.

2. Especificaciones para exteriores y compatibilidad con controladores de tráfico

Una interfaz integrada sólo es útil si sus características eléctricas y ambientales coinciden con el lugar de instalación. Los equipos de adquisiciones deben evaluar las siguientes especificaciones KH-AN-FM02 junto con los requisitos técnicos del proyecto.

Suministro de energía, gabinete y condiciones ambientales

El rango de entrada de CA de 85 a 264 V proporciona flexibilidad para proyectos con diferentes disposiciones de suministro de CA compatibles. Sin embargo, los ingenieros deben verificar el voltaje, la frecuencia, los dispositivos de protección y los requisitos de cableado reales del sitio antes de la instalación.

La carcasa de policarbonato y el grado de protección IP55 son relevantes a la hora de valorar una instalación en exterior. IP55 indica protección contra la entrada de polvo al nivel especificado y chorros de agua en condiciones de prueba definidas; Esto no significa que el dispositivo sea resistente al agua en todas las condiciones. Aún se deben considerar la orientación del montaje, la entrada de cables, el sellado y la exposición al agua estancada.

El rango de temperatura de funcionamiento especificado de −40 °C a +80 °C proporciona una referencia para evaluar instalaciones expuestas a variaciones sustanciales de temperatura. Los equipos del proyecto también deben verificar el entorno completo de la instalación, incluida la calefacción solar, la exposición del recinto y los límites ambientales de los equipos conectados.

Con un consumo de energía especificado de no más de 2,4 W, la carga eléctrica del dispositivo se puede incluir en el presupuesto de energía del proyecto. El consumo real del sistema debe tener en cuenta la instalación más amplia en lugar de tratar la clasificación del botón como la demanda total de energía del cruce.

La vida útil indicada de al menos 100.000 ciclos es una especificación del producto, no una garantía de un número fijo de años de servicio. Los compradores deben aclarar las condiciones de prueba y qué componente mecánico o ciclo operativo cubre la clasificación.

RS-485, modos de funcionamiento e integración del controlador

La compatibilidad es una de las consideraciones más importantes a la hora de comprar un botón de paso de peatones. El KH-AN-FM02 utiliza una interfaz de comunicación RS-485 y admite salida de señal de interruptor estándar. FAMA describe el producto como compatible con los principales controladores de señal nacionales e internacionales, pero se debe confirmar la compatibilidad real para el proyecto específico.

El producto admite modos operativos de aprendizaje, activación y comunicación, con conmutación automática inteligente descrita en la información del producto. Su función de cuenta regresiva enumera además los modos de aprendizaje, activación, comunicación y compatibles.

Estos modos proporcionan enfoques alternativos para obtener o procesar la información necesaria para la operación de cuenta regresiva. Su idoneidad práctica depende de las señales de salida del controlador, el protocolo de comunicación y la configuración. No deben interpretarse como prueba de que cada controlador puede utilizar todos los modos sin configuración adicional.

Antes de realizar el pedido, el integrador debe confirmar el fabricante y el modelo del controlador, los requisitos de entrada y salida eléctrica, la configuración de comunicación RS-485, el protocolo admitido y el comportamiento de cuenta regresiva requerido. Se recomienda realizar pruebas en banco o una prueba de aceptación en el sitio al reemplazar equipos antiguos o combinar dispositivos de diferentes fabricantes.

3. Elección de un botón de paso de peatones para diferentes entornos viales

Un proceso de selección confiable comienza con los requisitos operativos de la intersección, no simplemente con la lista de características del producto.

Mejoras de vías urbanas y nuevos cruces

Para una intersección urbana existente, la primera prioridad es determinar si el nuevo dispositivo puede funcionar con el controlador de señales instalado y la fuente de alimentación disponible. Las dimensiones de 240 × 136 × 87,6 mm también deben compararse con el poste de montaje, la altura de instalación, la entrada de cables y el espacio de acceso para peatones.

Para nuevos cruces, los ingenieros tienen mayor flexibilidad para planificar la ubicación de los botones, la distribución de energía, las interfaces del controlador y las características de accesibilidad en conjunto. El diseño cinco en uno puede simplificar la disposición física al consolidar múltiples funciones de interacción, aunque el alcance real de la instalación debe evaluarse para cada proyecto.

Distritos Comerciales y Parques Industriales

Los distritos comerciales suelen experimentar cambios en el volumen de peatones a lo largo del día. La configuración de voz y volumen basada en el tiempo puede ayudar a alinear la salida audible con las condiciones ambientales cambiantes. La selección del idioma también puede ser importante en los lugares que atienden a visitantes internacionales.

Los parques industriales presentan un conjunto diferente de consideraciones. El ruido ambiental, los cambios de turno, los movimientos del vehículo y la exposición al polvo o al agua pueden afectar la forma en que se debe colocar y configurar el dispositivo. Aunque el KH-AN-FM02 especifica protección IP55 y un amplio rango de temperatura de funcionamiento, su idoneidad aún debe evaluarse en función de las condiciones ambientales reales del sitio.

En ambos entornos, la configuración debe probarse durante los períodos en que se espera que funcione el cruce. Una configuración de audio aceptable durante el día puede no ser apropiada durante la noche, y una configuración adecuada para un área de prueba tranquila puede resultar difícil de escuchar en un entorno industrial ruidoso.

Actualizaciones de accesibilidad

Al mejorar las instalaciones para peatones con discapacidad visual, los compradores deben evaluar los avisos audibles, las indicaciones visuales, la retroalimentación de activación y la accesibilidad física del dispositivo instalado como un sistema completo.

Una señal audible es una característica útil, pero su presencia por sí sola no establece el cumplimiento de un estándar de señalización peatonal accesible en particular. El equipo del proyecto debe verificar los requisitos locales aplicables, incluidos los patrones de sonido, los límites de volumen, la posición de instalación y la relación entre las indicaciones audibles y las fases de las señales para peatones.

Los estudios de caso de proyectos de FAMA proporcionan un punto de partida para comprender su trabajo más amplio de infraestructura de tráfico. Ejemplos relevantes incluyen el proyecto de Señal de Tráfico Integrado para Peatones de Chengdu. Los compradores deben revisar el alcance documentado de cada caso antes de tratarlo como evidencia de la implementación de un botón específico.

4. Lista de verificación de adquisiciones: lo que los compradores deben verificar antes de realizar el pedido

Al evaluar la venta de un botón de paso de peatones, los equipos de adquisiciones deben comparar más que el precio de compra.

Primero, confirme si se requieren tanto la detección sin contacto como la operación mecánica, y determine cómo cada modo registra una solicitud de peatón. En segundo lugar, verifique la interfaz del controlador, las especificaciones eléctricas y los requisitos de comunicación de cuenta regresiva. En tercer lugar, evalúe la clasificación del gabinete, el rango de temperatura, la disposición de montaje y la protección del cable contra el entorno de instalación.

También merecen atención los requisitos de puesta en servicio. El KH-AN-FM02 es compatible con Bluetooth, una aplicación móvil y software informático para depuración. Estas opciones proporcionan métodos de configuración alternativos, pero los compradores deben confirmar qué configuraciones se pueden ajustar a través de cada herramienta, si se requieren permisos de acceso y qué información de diagnóstico está disponible para el personal de mantenimiento.

Para mantenimiento a largo plazo, solicite documentación que cubra el cableado, la configuración, la resolución de problemas, los repuestos y los términos de la garantía. La especificación del ciclo de vida indicada es útil para la comparación técnica, pero debe evaluarse junto con la base de prueba real, las condiciones de operación y las disposiciones de soporte del fabricante.

FAMA: la empresa líder en la industria de semáforos de tráfico de China

Yangzhou FAMA Intelligent Equipment Co., Ltd. ofrece soluciones de transporte inteligentes integradas que abarcan control de señales inteligentes, seguridad del tráfico y postes inteligentes multifuncionales. Su cartera más amplia se puede explorar a través del catálogo de productos de FAMA . Para proyectos que involucran tanto equipos de interacción peatonal como infraestructura de control de señales, los compradores pueden evaluar los productos relevantes juntos mientras confirman sus interfaces técnicas individualmente.

Preguntas frecuentes

¿Qué es un pulsador de paso de peatones de tipo inducción?

Es un dispositivo de solicitud de peatones que combina la detección sin contacto con un botón mecánico convencional. El KH-AN-FM02 también integra pantalla de cuenta regresiva, guía audible para peatones y símbolos para peatones en una sola unidad.

¿Cómo funciona un botón de paso de peatones sin contacto?

Un peatón activa la interfaz de detección, que registra una solicitud de cruce para el sistema de señales de tráfico conectado. El controlador determina cómo se maneja esa solicitud dentro de su secuencia de señal programada. El principio de detección exacto y el rendimiento de activación deben confirmarse a partir de la documentación técnica del fabricante y los resultados de las pruebas.

¿Cómo elijo un botón de paso de peatones confiable a la venta?

Compare los modos de funcionamiento, la compatibilidad del controlador, la interfaz de comunicación, la fuente de alimentación, el grado de protección, el rango de temperatura, las especificaciones de vida útil y el soporte de puesta en servicio disponible. Verifique los requisitos con la intersección real antes de realizar un pedido.

¿Cómo puedo confirmar la compatibilidad con un controlador de señales de tráfico existente?

Proporcione el fabricante y modelo del controlador al proveedor, luego verifique las interfaces eléctricas, la configuración de RS-485, los protocolos de comunicación y la operación de cuenta regresiva. Pruebe la disposición completa antes de la implementación, especialmente cuando integre equipos de diferentes fabricantes.

¿Cómo ayudan las indicaciones audibles y las pantallas de cuenta regresiva a los diferentes peatones?

Los avisos audibles proporcionan un canal de información adicional para las personas que no pueden confiar únicamente en las indicaciones visuales, mientras que las cuentas regresivas y los símbolos para peatones brindan información visual. El idioma, el contenido de voz y el volumen se pueden configurar para diferentes períodos de funcionamiento. La disposición final debe cotejarse con las normas de accesibilidad locales y las necesidades de los usuarios previstos.

Conclusión

La selección de un pulsador de paso de peatones de tipo inducción requiere un equilibrio entre la interacción del usuario, la accesibilidad, la idoneidad ambiental y la integración del controlador de tráfico. El KH-AN-FM02 combina cinco funciones de interfaz peatonal con comunicación RS-485, salida audible configurable, múltiples opciones de depuración y un conjunto definido de especificaciones eléctricas y ambientales.

Para las autoridades municipales, integradores de sistemas y contratistas de infraestructura, el siguiente paso es hacer coincidir estas especificaciones con el controlador existente, las condiciones de instalación y los requisitos de accesibilidad locales. Revisar los detalles del producto y la documentación relevante del proyecto puede ayudar a establecer si el dispositivo cumple con los requisitos técnicos de un cruce específico antes de su adquisición e implementación.
