Señal de alto iluminada Señal solar y pequeña con iluminación interna: cómo elegir la solución adecuada para proyectos de seguridad vial

Introducción

Las señales de tráfico deben reconocerse con la suficiente rapidez para que los conductores puedan responder de forma segura. Sin embargo, las señales reflectantes convencionales dependen de la luz externa, normalmente los faros de los vehículos, para devolver la luz al conductor. Su visibilidad práctica puede verse afectada por la alineación de los faros, el ángulo de visión, la iluminación circundante, la lluvia, la niebla y el estado de la superficie reflectante. En carreteras con alumbrado público limitado o líneas de visión restringidas, estos factores hacen que la visibilidad de las señales sea una parte importante del diseño del proyecto.

La instalación de iluminación dedicada puede abordar algunas de estas limitaciones, pero la iluminación externa convencional puede introducir trabajo de instalación adicional, iluminación desigual y requisitos de mantenimiento. Un sistema solar con señal de alto iluminada ofrece otro enfoque al combinar energía solar con una fuente de luz activa, lo que reduce potencialmente la dependencia de las conexiones a la red donde se encuentran disponibles luz solar y almacenamiento de energía adecuados. Mientras tanto, un letrero pequeño con iluminación interna utiliza una estructura de iluminación incorporada para iluminar la cara del letrero en lugar de depender exclusivamente de los rayos reflejados de los faros.

Para los contratistas de carreteras, los equipos de compras municipales, los distribuidores de equipos de tráfico y los diseñadores de carreteras, la decisión no debe basarse únicamente en las afirmaciones de brillo. La confiabilidad de la energía, la uniformidad óptica, la durabilidad estructural, las funciones de control, las normas de tráfico aplicables y el mantenimiento a largo plazo deben evaluarse en relación con el entorno de instalación.

1. Señal de alto iluminada solar: diseño de energía, modos de funcionamiento y criterios de selección

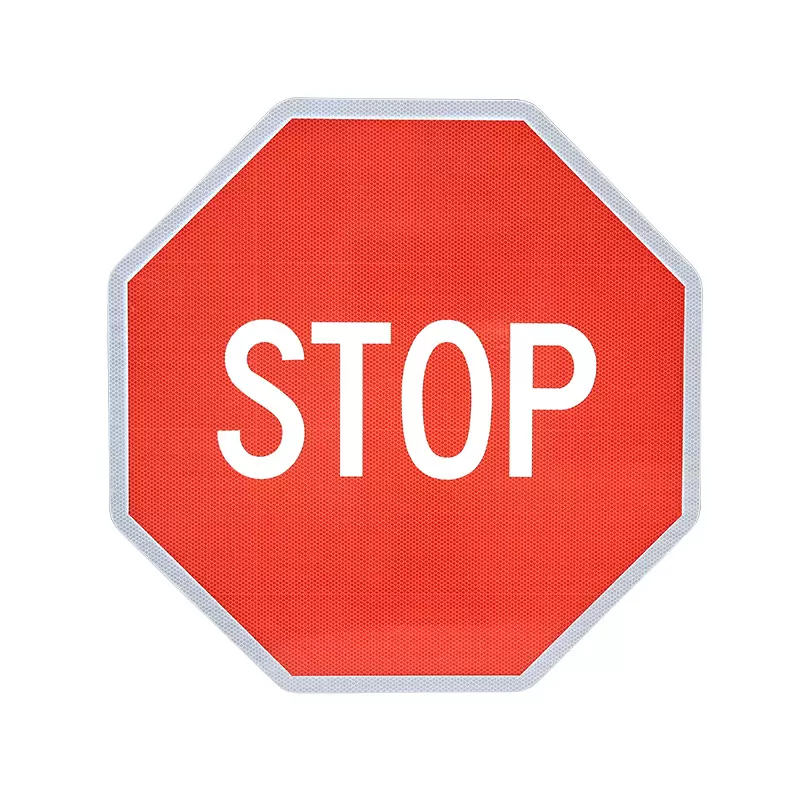

Una señal de alto iluminada con energía solar combina un panel fotovoltaico, un sistema de almacenamiento de energía, iluminación LED y un controlador. Durante el día, el panel genera electricidad para alimentar el sistema y cargar la batería. Al anochecer, la energía almacenada alimenta la iluminación según el modo de funcionamiento seleccionado. Las láminas reflectantes pueden proporcionar una función óptica adicional cuando las iluminan los faros de los vehículos, según el diseño de la señal.

Estos componentes deben dimensionarse como un sistema. La producción de paneles solares por sí sola no establece si una señal puede funcionar de manera confiable durante la noche o durante varios días nublados. El diseño también depende del consumo diario de energía, la luz solar disponible, la capacidad de la batería, la eficiencia de carga, la temperatura y el horario de iluminación requerido.

Antes de especificar una solución solar con señal de alto iluminada, los equipos del proyecto deben verificar lo siguiente:

• Salida del panel solar: confirme la potencia nominal y evalúe la exposición solar esperada, el sombreado, la orientación y las variaciones estacionales en el sitio de instalación.

• Capacidad de la batería: verifique la capacidad de almacenamiento utilizable, los requisitos de carga, los límites operativos y la autonomía documentada por el fabricante en condiciones definidas.

• Consumo de energía del LED: establezca el consumo de carga real para los modos de iluminación continua y parpadeo.

• Configuración de control: confirme si el modelo seleccionado admite la detección de luz ambiental, la operación programada, la atenuación o el disparo externo.

• Rendimiento óptico: solicite resultados relevantes de las pruebas de luminancia, retrorreflectividad, ángulo de visión y distancia de reconocimiento en lugar de confiar en descripciones generales de alta visibilidad.

La energía solar puede ser particularmente útil en caminos rurales, intersecciones remotas, sitios temporales de gestión del tráfico y lugares donde abrir zanjas o extender la red eléctrica requeriría un trabajo adicional sustancial. Sin embargo, los lugares sombreados, la luz solar limitada en invierno y los períodos prolongados de mal tiempo pueden requerir un sistema de almacenamiento de energía más grande, un programa de funcionamiento diferente o una alternativa alimentada por la red eléctrica.

Cuando ya se dispone de una conexión estable a la red, la red eléctrica puede simplificar el suministro de energía y evitar parte del mantenimiento relacionado con la batería. La contrapartida es el coste de la instalación eléctrica y la necesidad de mantener la infraestructura de suministro. Un producto de energía dual puede ofrecer flexibilidad, pero los compradores deben confirmar si la energía solar y la red eléctrica funcionan de forma independiente, sirven como alternativas o proporcionan un acuerdo de respaldo definido.

El modo de iluminación es otra decisión importante. La iluminación continua proporciona una referencia visual persistente, mientras que el parpadeo intermitente programable puede atraer la atención cuando una advertencia necesita mayor énfasis. Las luces intermitentes no son automáticamente la mejor opción: su uso, frecuencia, color y sincronización deben cumplir con los requisitos de las autoridades viales pertinentes. Para una señal de alto, el diseño iluminado debe preservar la forma, el mensaje y el significado reglamentario requeridos.

En las calles urbanas, una señal de alimentación eléctrica puede resultar práctica cuando la infraestructura eléctrica sea accesible. En carreteras y caminos rurales, la energía solar puede reducir la dependencia de las conexiones a la red. En salidas de estacionamiento, caminos de acceso industrial o lugares con movimientos inusuales de vehículos, pueden ser apropiadas funciones de advertencia adicionales si el producto las admite y las regulaciones locales lo permiten.

2. Letrero pequeño con iluminación interna: estructura óptica y durabilidad en exteriores

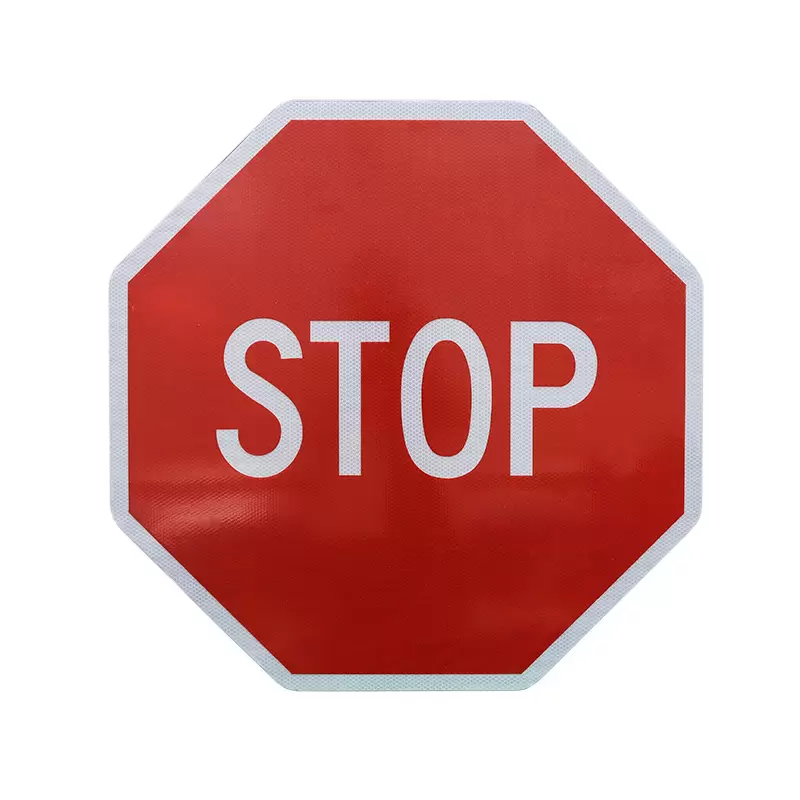

Un letrero pequeño con iluminación interna se diferencia de un letrero reflectante convencional porque su fuente de luz está integrada en la estructura del letrero. En lugar de depender exclusivamente de los faros del vehículo, utiliza LED integrados para iluminar la cara del letrero.

La información de producto publicada por FAMA describe un marco de aleación de aluminio formado integralmente, iluminación de borde incorporada y una placa guía de luz diseñada para distribuir la luz a través del panel. El grosor del marco indicado no supera los 12 mm y el producto admite energía solar o de red, iluminación continua y parpadeo intermitente programable. La detección de radar también se puede integrar para advertencias activas, sujeto a la configuración seleccionada.

Cómo funcionan juntos los componentes de iluminación

La iluminación de borde y la placa guía de luz están destinadas a distribuir la luz a través del letrero en lugar de concentrarla en posiciones LED individuales. Esto es importante porque los puntos brillantes localizados y las áreas más oscuras pueden hacer que los símbolos o las letras sean más difíciles de interpretar. La uniformidad real lograda depende del diseño óptico, la disposición de los LED, las dimensiones del panel, los materiales y la calidad de fabricación.

Las láminas reflectantes proporcionan una función complementaria. Cuando los faros iluminan la superficie, los materiales retrorreflectantes devuelven una parte de esa luz hacia su fuente. La integración de material reflectante con un sistema de iluminación interno puede favorecer la visibilidad en diferentes condiciones de iluminación, pero el rendimiento depende del grado del material, los gráficos, la geometría de visualización y el estado del letrero terminado.

El marco de aleación de aluminio de una sola pieza proporciona soporte estructural manteniendo un perfil delgado. La construcción de aluminio puede ser útil cuando las prioridades son un volumen estructural bajo y la instalación en exteriores. Sin embargo, la durabilidad a largo plazo también depende de las especificaciones de aleación y acabado, diseño de montaje, drenaje, sellado, sujetadores, resistencia a las vibraciones y exposición a las condiciones climáticas locales. Un perfil delgado por sí solo no demuestra resistencia a la entrada de agua o a la carga del viento.

FAMA enumera varias formas y tamaños de letreros para este producto, incluida una opción circular de 800 mm, una opción octogonal de 800 mm, una opción triangular de 900 mm, una opción cuadrada de 1000 × 1000 mm y una opción rectangular de 400 × 600 mm. La potencia nominal indicada varía según la configuración, de 12 W a 30 W. Los compradores deben confirmar el modelo exacto y sus especificaciones asociadas en lugar de asumir que todos los tamaños tienen requisitos eléctricos idénticos.

Iluminación activa versus señales reflectantes convencionales

Una señal reflectante convencional depende principalmente de la luz incidente de los faros del vehículo u otra fuente externa. Un letrero iluminado internamente genera su propia luz, lo que permite que el panel permanezca iluminado cuando la luz externa es limitada. Esta distinción puede ser valiosa en intersecciones mal iluminadas, accesos complejos y lugares donde la iluminación de fondo compite con la información de la carretera.

La lluvia y la niebla siguen siendo un desafío porque la dispersión atmosférica reduce el contraste y puede limitar la distancia a la que los conductores pueden reconocer objetos. La iluminación interna puede mejorar la visibilidad del letrero, pero no puede eliminar los efectos del clima severo, la distancia de visualización, la geometría de la carretera o las condiciones del conductor. Por lo tanto, la uniformidad y el control del deslumbramiento son tan importantes como la presencia de una fuente de luz.

La página del producto de FAMA indica que el pequeño letrero iluminado internamente puede proporcionar un rango de visibilidad cuatro veces mayor que el de los letreros convencionales en condiciones climáticas adversas. Esto debe tratarse como una afirmación de rendimiento declarada por el fabricante, no como una garantía universal. Antes de utilizarlo como criterio de aceptación del proyecto, los equipos de adquisiciones deben solicitar el método de prueba, el tipo de señal de referencia, las condiciones climáticas, la geometría de observación, los criterios de reconocimiento y los resultados de respaldo.

Cuándo es apropiada la alerta vinculada al radar

La detección de radar puede permitir que una señal responda a los vehículos que se aproximan o a las condiciones de tráfico definidas. Dependiendo del sistema, un disparador externo puede activar el parpadeo u otro modo de advertencia. Esto puede resultar útil en cruces seleccionados, accesos de visibilidad restringida o lugares donde se necesita una advertencia solo cuando se detecta tráfico.

Antes de la adquisición, confirme la compatibilidad del radar, las zonas de detección, los umbrales de activación, el tiempo de respuesta, la lógica de reinicio, el manejo de activaciones falsas y la relación entre los modos de detección e iluminación. No asuma que la funcionalidad de radar está incluida en todos los modelos o que una señal puede proporcionar de forma independiente una función completa de control de tráfico.

Para una evaluación técnica, revise la página del producto Letrero pequeño con iluminación interna y compare las configuraciones disponibles con los requisitos de la instalación propuesta.

3. Costos de adquisición, evaluación de proveedores y planificación del ciclo de vida

El precio de compra de un sistema solar de señal de alto iluminado está influenciado por algo más que la superficie de la señal. Las dimensiones, la configuración del LED, los materiales ópticos, la salida del panel solar, la capacidad de la batería, las funciones del controlador, los modos de parpadeo, la integración del radar, el hardware de montaje, la personalización y la cantidad del pedido pueden afectar la cotización.

Una instalación alimentada por la red eléctrica puede tener menores requisitos de almacenamiento de energía, pero implica excavación de zanjas, cableado, conexiones eléctricas y puesta en servicio. Una configuración solar puede reducir la dependencia de la infraestructura de la red, pero introduce el costo de los componentes fotovoltaicos, las baterías, las disposiciones de montaje y la inspección periódica. La opción más económica depende del sitio y del perfil operativo requerido.

Por lo tanto, una comparación útil debería considerar el costo total del ciclo de vida, incluido:

• Compra y personalización de equipos.

• Cimentaciones, postes, ménsulas, trabajos eléctricos e instalación.

• Puesta en servicio, configuración de controladores y pruebas del sistema.

• Consumo de electricidad o mantenimiento del sistema solar.

• Reemplazo de baterías y otros componentes consumibles.

• Limpieza, inspección, diagnóstico de averías y acceso a reparaciones.

• Costes de gestión del tráfico asociados a los trabajos de mantenimiento.

Los proveedores deben proporcionar una hoja de datos técnicos específica del modelo y aclarar la potencia nominal, el voltaje de funcionamiento, las dimensiones, las especificaciones ópticas, los modos de control admitidos y la configuración del sistema de energía. Para las versiones solares, solicite la potencia del panel, la química y la capacidad de la batería, el diseño de carga y los cálculos de autonomía basados ​​en el cronograma operativo real del proyecto.

La idoneidad para exteriores debe documentarse en lugar de asumirse. Solicite la clasificación de protección de ingreso aplicable, el rango de temperatura de funcionamiento, la información sobre resistencia a la corrosión, los resultados de las pruebas mecánicas y los términos de garantía para la configuración exacta. Solicite también los certificados, informes de inspección y documentación de cumplimiento pertinentes requeridos por la jurisdicción del proyecto.

Para aplicaciones reglamentarias, confirme que la forma, el color, las dimensiones, los símbolos, el comportamiento del parpadeo, la ubicación y la iluminación del letrero cumplan con los estándares especificados por la autoridad vial. Una señal luminosa no es automáticamente un sustituto aprobado de una señal de tráfico estándar que cumpla con las normas.

Antes de solicitar una cotización, los compradores deben proporcionar el tipo de carretera, la ubicación de instalación, las dimensiones de la señal, la exposición esperada a la luz solar, el suministro eléctrico disponible, el modo de funcionamiento requerido, los requisitos del radar, los estándares locales, las condiciones de montaje y la cantidad del pedido. Esto permite a los proveedores recomendar una configuración y proporcionar cotizaciones que se pueden comparar sobre una base técnica equivalente.

FAMA ofrece una gama más amplia de equipos de transporte inteligente y de seguridad vial. Los compradores pueden revisar el catálogo de productos de FAMA y explorar su cartera de proyectos para obtener contexto adicional sobre la gama de productos de la empresa y el trabajo de infraestructura de tráfico. Yangzhou FAMA Intelligent Equipment Co., Ltd. describe su negocio como el suministro de soluciones de transporte inteligentes integradas, incluido el control de señales inteligentes y equipos inteligentes de seguridad del tráfico.

FAMA: la empresa líder en la industria de semáforos de tráfico de China

Para los equipos de adquisiciones, el siguiente paso más útil es hacer coincidir la función de señal requerida con una configuración de producto específica y luego verificar la documentación técnica con las condiciones operativas del proyecto.

Conclusión

Elegir entre un sistema solar de señal de alto iluminada y una pequeña señal iluminada internamente requiere una evaluación específica del proyecto en cuanto a visibilidad, confiabilidad de energía, uniformidad óptica, diseño estructural, funciones de control y requisitos de mantenimiento.

La energía solar puede ser ventajosa cuando el acceso a la red es difícil, mientras que la energía eléctrica puede ser preferible cuando se dispone de una conexión eléctrica confiable. La iluminación del borde interno y una placa guía de luz pueden soportar una iluminación más uniforme del panel, y un marco de aleación de aluminio proporciona un diseño estructural delgado. Las advertencias intermitentes y vinculadas al radar pueden ofrecer funciones adicionales cuando la configuración seleccionada y las regulaciones locales lo permitan.

Para los contratistas de carreteras, municipios, distribuidores y consultores de ingeniería, la decisión de compra más sensata se basa en especificaciones verificadas en lugar de afirmaciones generales de rendimiento. Confirme el modelo exacto, los requisitos energéticos, las clasificaciones medioambientales, las pruebas de prueba, las condiciones de instalación y el cumplimiento normativo antes de finalizar el diseño. Este enfoque ayuda a garantizar que la señal seleccionada sea apropiada para el entorno de la carretera y pueda mantenerse durante toda su vida útil prevista.
