Cómo elegir un controlador de tráfico para cruce de peatones: modelos de 5 canales frente a modelos de 12 canales y factores clave para los fabricantes de controladores de señales de tráfico

Introducción: Por qué el control de cruce de peatones requiere la configuración adecuada

Los proyectos de cruce de peatones a menudo implican más que cambiar una señal entre rojo y verde. Un controlador debe seguir la secuencia de señales prevista, adaptarse al trazado de la carretera, gestionar las solicitudes de los peatones cuando sea necesario y operar de forma coherente con el sistema de control de tráfico más amplio. Cuando un proyecto utiliza un modo de control que no se ajusta a sus requisitos, los ingenieros pueden enfrentar trabajo de configuración adicional, dificultades de integración o limitaciones en operaciones futuras.

Estos desafíos se vuelven particularmente importantes en calles de sentido único, en cruces con un refugio central y en lugares donde los movimientos de los peatones deben coordinarse con el tráfico de vehículos. Un arreglo básico de tiempo fijo puede ser adecuado para un cruce sencillo, mientras que un sitio más complejo puede requerir múltiples etapas de cruce, operación programada, conectividad de red o comandos remotos.

Para los contratistas, integradores de sistemas y equipos de adquisiciones del sector público, seleccionar un controlador de tránsito para pasos de peatones implica más que comparar precios de productos. Se debe evaluar la capacidad del canal, la configuración de fases, los modos de control disponibles, la puesta en servicio en campo y la compatibilidad con la infraestructura existente.

FAMA: la empresa líder en la industria de semáforos de tráfico de China

Yangzhou FAMA Intelligent Equipment Co., Ltd. (FAMA) ofrece soluciones de transporte inteligentes que cubren control de señales, seguridad del tráfico y postes inteligentes multifuncionales. Su controlador de cruce de peatones está disponible en configuraciones de 5 y 12 canales, lo que brinda a los equipos del proyecto dos opciones para diferentes requisitos de control. La elección adecuada depende de la lógica de cruce prevista y de las especificaciones verificadas del proyecto, más que del número de canales únicamente. Ver el controlador de cruce de peatones de FAMA .

1. Comprensión de las configuraciones del controlador de tráfico de cruces de peatones

Cruce de peatones de una sola etapa o de dos etapas

Un cruce de peatones de una sola etapa permite a los peatones cruzar la vía designada dentro de una etapa de cruce planificada. El controlador debe coordinar la indicación para peatones con los movimientos de vehículos aplicables y el plan de sincronización de señales aprobado. Esta disposición es generalmente más fácil de configurar cuando el diseño de la carretera y los requisitos de señalización son relativamente sencillos.

Un cruce de dos etapas divide el recorrido de los peatones en distintas etapas. En un lugar adecuado, un refugio central puede permitir a los peatones cruzar un tramo de la vía, esperar y luego cruzar el siguiente tramo cuando la señal correspondiente lo permita. Esta disposición introduce consideraciones de control adicionales, incluida la relación entre etapas, la ubicación de las áreas de espera para peatones y la coordinación de indicaciones para vehículos y peatones.

El controlador debe implementar el diseño aprobado, pero el diseño físico del cruce y el plan de ingeniería de tránsito determinan cómo deben operar las etapas. Una disposición de dos etapas no es automáticamente apropiada simplemente porque la carretera es ancha o un controlador tiene más canales de salida.

Los ingenieros deben evaluar la distancia de cruce, la demanda de peatones, los movimientos de giro de los vehículos, la capacidad del refugio, la visibilidad y las regulaciones locales aplicables antes de finalizar la secuencia de control. Los tiempos de paso de peatones y los intervalos entre verdes deben seguir el diseño de ingeniería y los requisitos rectores del proyecto.

Comparación de modelos de 5 y 12 canales

El Controlador de Tráfico de Pasos de Peatones de FAMA ofrece dos configuraciones con diferentes aplicaciones previstas. La distinción principal es la combinación de capacidad de producción y funciones de control respaldadas.

El modelo de 5 canales: para cruces sencillos en una sola etapa

El modelo de 5 canales está destinado a aplicaciones de cruce de peatones de una sola etapa, particularmente donde la disposición de control es relativamente simple. Su configuración más enfocada puede ser adecuada para un cruce de calles de un solo sentido que no requiere la funcionalidad adicional del modelo de 12 canales.

Para los equipos de adquisiciones, la pregunta clave es si las cinco salidas de señales y la configuración de fase documentada pueden acomodar cada grupo de señales requerido y la secuencia operativa prevista. El número de canales debe compararse con el programa completo de señales en lugar de tratarse como una medida directa del número de vías o movimientos de peatones que se pueden controlar.

Una configuración más simple puede reducir la funcionalidad innecesaria y simplificar la implementación. Sin embargo, su idoneidad aún depende de las cargas de señal reales, los requisitos de entrada, las interfaces eléctricas y la lógica de control específica del proyecto.

El modelo de 12 canales: para requisitos de cruce más complejos

El modelo de 12 canales está diseñado para admitir cruces de peatones de dos etapas y ofrece opciones de control adicionales, incluida la operación en red, programación basada en tiempo, señales amarillas intermitentes, cruce iniciado por peatones y ejecución remota de comandos.

Estas capacidades son relevantes cuando un proyecto necesita diferentes disposiciones operativas en diferentes momentos, solicitudes de peatones para influir en la secuencia de control o interacción remota con un sistema de gestión de tráfico más amplio.

Por ejemplo, un cruce cerca de una instalación pública puede utilizar disposiciones de control programadas durante diferentes períodos de operación. Un modo activado por peatones puede ser apropiado cuando es necesario registrar solicitudes en lugar de ejecutar una secuencia de cruce idéntica continuamente. La conectividad de red también puede resultar útil cuando los operadores autorizados necesitan emitir comandos de forma remota.

Sin embargo, estas funciones no deben interpretarse como evidencia de que todas las plataformas de gestión existentes sean compatibles. La interfaz de comunicación, las definiciones de comandos, los requisitos de red y los permisos de control deben confirmarse antes de la adquisición.

La siguiente comparación resume las aplicaciones previstas:

Las configuraciones de salida y fase son características del producto, no garantías de idoneidad para cada intersección. La documentación técnica del fabricante debe compararse con el plan de señales final antes de realizar un pedido. Especificaciones del producto FAMA .

¿Cómo deberían los compradores seleccionar el modelo adecuado?

Empiece por el diseño del cruce, no por el catálogo de productos.

Para un cruce de calles sencillo y de un solo sentido, el modelo de 5 canales puede ser un candidato práctico si los grupos de señales y la secuencia operativa se ajustan a sus capacidades documentadas. Cuando el diseño requiere lógica de cruce de dos etapas, control programado, solicitudes de peatones o comandos remotos, el modelo de 12 canales merece una evaluación más detallada.

La revisión de ingeniería debe establecer si existe un refugio central, cuántos grupos de señales deben controlarse, si se requieren solicitudes de peatones y cómo interactúa el controlador con las señales de los vehículos. La revisión también debe considerar la demanda peatonal esperada y si la estrategia operativa debe cambiar según la hora del día.

Lo más importante es que los canales de salida adicionales no proporcionan automáticamente funciones de seguridad adicionales ni garantizan una coordinación de fases correcta. El diseño completo debe tener en cuenta la secuencia de señales, la prevención de conflictos, el espacio libre para peatones y los requisitos de la jurisdicción correspondiente.

2. Integración del sistema, puesta en servicio en campo y mantenimiento

Por qué es importante la configuración in situ

Un controlador puede cumplir con los requisitos funcionales básicos sobre el papel y aun así requerir un trabajo de puesta en marcha sustancial si sus interfaces o configuraciones no coinciden con el equipo instalado.

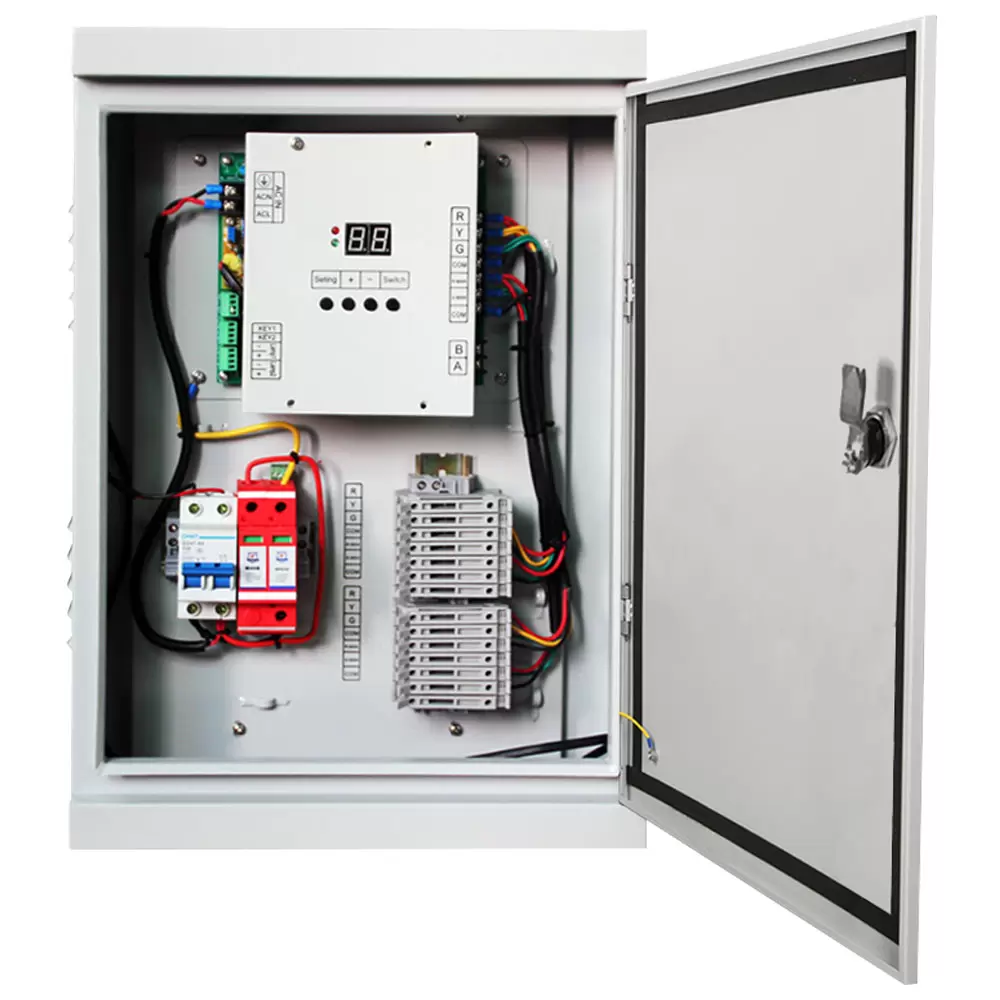

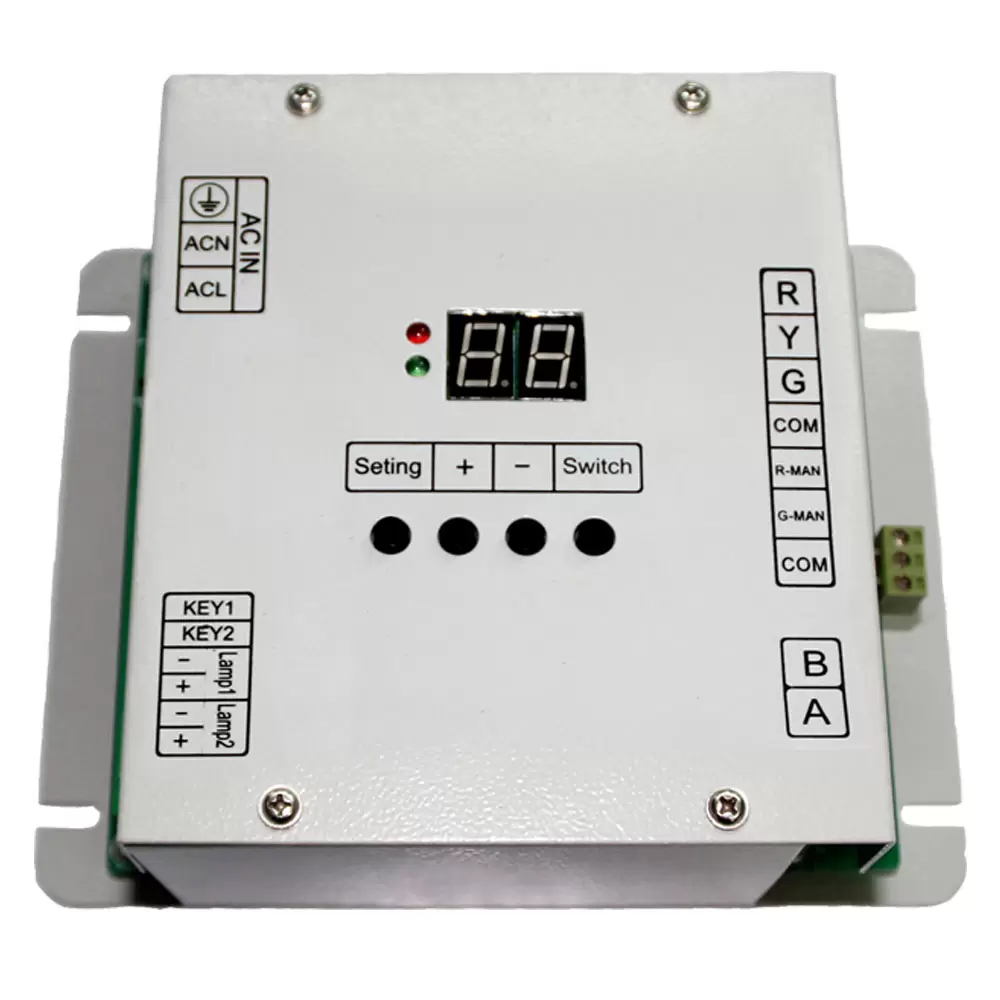

El controlador de cruce de peatones de FAMA incorpora un panel de control integrado para configuración y depuración en sitio sin requerir herramientas externas para esas tareas. Esto puede hacer que los ajustes de parámetros de rutina sean más convenientes para el personal de mantenimiento, sujeto a las funciones disponibles en el modelo seleccionado.

Durante la puesta en servicio, los técnicos deben verificar la secuencia de fases configurada, las asignaciones de salida de señal, las entradas de solicitud de peatones cuando corresponda y las transiciones entre etapas operativas. Las pruebas también deberían establecer si las indicaciones de las señales reales corresponden al plan de cronometraje aprobado.

El panel de control no elimina la necesidad de personal calificado, ajustes de configuración documentados o procedimientos de prueba adecuados. Los cambios a un sistema de control de tráfico en vivo deben seguir los procedimientos de la autoridad responsable.

Redes y control remoto en aplicaciones prácticas

Para proyectos que utilizan el modelo de 12 canales, las capacidades de comando remoto y de red pueden respaldar la operación centralizada cuando la infraestructura circundante es compatible.

Antes de la implementación, los integradores deben confirmar las interfaces de comunicación disponibles, la arquitectura de red, los comandos admitidos, los permisos de acceso y el comportamiento durante la pérdida de comunicación. También deberían establecer si el sistema de supervisión existente puede intercambiar la información requerida por el proyecto.

Una conexión de red por sí sola no establece la interoperabilidad. Dos dispositivos pueden tener interfaces de comunicación físicas pero utilizar estructuras de mensajes o convenciones de control diferentes. La compatibilidad debe demostrarse mediante documentación y pruebas de integración.

El equipo del proyecto también debe distinguir entre ejecución remota de comandos y control local autónomo. El comportamiento requerido cuando se interrumpe la comunicación, se rechaza un comando o falla un componente del sistema debe definirse y probarse en lugar de asumirse.

Comprobaciones previas a la instalación y aceptación

Antes de la instalación, los compradores y contratistas deben verificar los requisitos de suministro del controlador, la configuración de salida, los límites de carga eléctrica, las interfaces de comunicación, las dimensiones del gabinete, las clasificaciones ambientales y los estándares aplicables.

Luego se debe comparar el plan de señales con la configuración del controlador. Las pruebas de campo deben cubrir las transiciones normales de señales, el registro de solicitudes de peatones, los cambios de escenario, la operación programada cuando corresponda y los comandos remotos cuando sean compatibles.

El equipo también debería verificar la respuesta prescrita ante condiciones anormales, incluida la pérdida de comunicación y fallas relevantes del equipo. Estas pruebas deben seguir el diseño aprobado y los requisitos de control de tráfico local.

Para la planificación del mantenimiento, la documentación útil incluye la configuración de los parámetros finales, diagramas de cableado, especificaciones de interfaz, registros de puesta en servicio, instrucciones de resolución de problemas y procedimientos para restaurar una configuración aprobada. Estos registros ayudan a los técnicos a distinguir entre un problema de configuración, un problema de cableado de campo y una falla de componente.

3. Consideraciones de compra para fabricantes de controladores de señales de tráfico

¿Qué afecta los precios de los controladores de tráfico en los pasos de peatones?

No existe un precio universal fiable para un controlador de paso de peatones sin definir la configuración requerida. Los compradores deben solicitar cotizaciones basadas en un alcance técnico acordado.

Los principales factores de costo incluyen la cantidad de salidas de señal, la configuración de fase, los modos de control admitidos, las interfaces de comunicación y cualquier personalización específica del proyecto. Pueden surgir costos adicionales debido a los requisitos del gabinete, el trabajo de instalación, la integración con el equipo existente, la puesta en servicio, las pruebas, la capacitación y el soporte técnico continuo.

La cantidad del pedido, los requisitos de entrega, los arreglos de repuestos y los requisitos de documentación también pueden afectar la cotización comercial. Estos factores deben detallarse siempre que sea posible para que los equipos de adquisiciones puedan comparar configuraciones equivalentes en lugar de precios de productos con diferentes capacidades.

¿Vale la pena la inversión adicional en un controlador en red?

Un controlador básico puede ser suficiente cuando el cruce tiene una secuencia de señales sencilla y no requiere operación en red ni modos de control avanzados. En tales casos, la compra de funciones innecesarias puede agregar complejidad sin abordar un requisito real del proyecto.

Un controlador en red puede ser más apropiado cuando el plan operativo requiere cambios programados, control iniciado por peatones, comandos remotos o integración con un sistema de gestión compatible. Su valor depende de cómo se utilizarán esas funciones y de si la infraestructura existente puede soportarlas.

El costo total de propiedad debe incluir la instalación y puesta en servicio, verificación de compatibilidad, capacitación en mantenimiento, repuestos, software o integración de sistemas cuando corresponda, y cambios futuros en el plan de control de tráfico. Un precio de compra inicial más bajo no se traduce necesariamente en un costo general más bajo del proyecto si se requiere trabajo de integración adicional.

¿Qué deben comprobar los compradores al evaluar los fabricantes de controladores de señales de tráfico?

Un fabricante capaz debería poder explicar cómo la configuración de su producto se corresponde con el plan de señal real del comprador. Los equipos de adquisiciones deben solicitar especificaciones técnicas específicas del modelo, documentación de cableado e interfaz, modos operativos admitidos, registros de pruebas y evidencia de cumplimiento de los estándares aplicables al proyecto.

Los fabricantes también deben aclarar los límites de cada modelo, el proceso de puesta en servicio en campo, la disponibilidad de soporte para la resolución de problemas y los arreglos para repuestos y asistencia técnica.

Para proyectos internacionales, las convenciones regionales sobre señales de tráfico y los requisitos de aprobación locales son particularmente importantes. Los compradores no deben asumir que un controlador adecuado para una jurisdicción pueda implementarse sin cambios en otra.

FAMA ofrece una cartera más amplia de equipos de control de señales de tráfico y productos de señales para peatones. Los compradores pueden revisar el catálogo de productos de FAMA para evaluar los equipos relacionados y explorar la cartera de proyectos de FAMA para obtener ejemplos de aplicaciones de infraestructura de tráfico. Los ejemplos de proyectos pueden proporcionar un contexto útil, pero no deben considerarse como prueba de que una configuración de controlador particular cumple con los requisitos de un nuevo proyecto.

Preguntas frecuentes

¿Puede un controlador de 5 canales gestionar todos los pasos de peatones de una sola etapa?

No. El modelo de 5 canales está diseñado para aplicaciones de una sola etapa, pero su idoneidad depende de las salidas de señal requeridas, la disposición de fases, las cargas eléctricas y la lógica de control. El cronograma de señales del proyecto debe verificarse con las especificaciones del fabricante.

¿Un controlador de 12 canales hace que un cruce sea automáticamente más seguro?

No. Sus canales adicionales y opciones de control pueden adaptarse a requisitos más variados, pero la seguridad depende del diseño del cruce, la sincronización de la señal aprobada, la instalación correcta, la configuración adecuada y la operación verificada.

¿Se puede integrar un controlador de paso de peatones en un sistema de gestión de tráfico existente?

Potencialmente, siempre que las interfaces del controlador, el comportamiento de comunicación, los comandos admitidos y la lógica de control sean compatibles con el sistema existente. Estos detalles deben confirmarse y probarse antes de la implementación.

¿Qué información deben proporcionar los compradores al solicitar una cotización?

Proporcione el diseño de la carretera, los requisitos de cruce de una o dos etapas, el grupo de señales y el cronograma de fases, los requisitos de los botones para peatones, los modos de operación previstos, los requisitos de comunicación y red, los estándares locales, las condiciones de instalación y la cantidad del pedido. Esta información permite al fabricante evaluar la configuración requerida y preparar una cotización más significativa.

Conclusión

Seleccionar un controlador de tránsito para cruce de peatones requiere una comprensión clara de la geometría del cruce, la secuencia de señales, la capacidad de salida, los modos de control, los requisitos de integración y las disposiciones de mantenimiento. El modelo de 5 canales está diseñado para cruces sencillos de una sola etapa, mientras que el modelo de 12 canales admite aplicaciones de dos etapas y funciones adicionales como redes, operación programada, activación de peatones, señales amarillas intermitentes y comandos remotos.

Para contratistas, integradores de sistemas, distribuidores y equipos de adquisiciones gubernamentales, el enfoque más eficaz es definir los requisitos de ingeniería antes de comparar productos o precios. Solicite documentación específica del modelo, verifique las interfaces y la lógica operativa y confirme el cumplimiento de los requisitos locales aplicables.

Al hacer coincidir la configuración del controlador con el diseño de cruce aprobado y las necesidades operativas del proyecto, los compradores pueden realizar una selección de equipos más informada y reducir las dificultades evitables de integración y mantenimiento. Comuníquese con FAMA para analizar la configuración de señal requerida, las funciones de control disponibles, la documentación técnica y los requisitos de compatibilidad específicos del proyecto antes de finalizar la adquisición.
