Cómo elegir un semáforo verde confiable de giro en U para uso en intersecciones a largo plazo

Para los contratistas de semáforos, contratistas de proyectos viales, integradores de sistemas y equipos de mantenimiento, seleccionar un semáforo de giro en U no se trata simplemente de elegir una lámpara que muestre una indicación verde en forma de U. La señal debe seguir proporcionando una indicación estable a través de ciclos operativos prolongados y al mismo tiempo mantener bajo control el consumo de energía, las fallas de los LED, el rendimiento eléctrico y los requisitos de mantenimiento.

Una intersección con tráfico controlado puede contener varias unidades de señales y otros equipos eléctricos que funcionan simultáneamente. En este entorno, las debilidades en los circuitos LED, la corriente de accionamiento inestable, la conversión de energía ineficiente o la compatibilidad electromagnética deficiente pueden aumentar la probabilidad de problemas de mantenimiento.

El módulo de semáforo con giro en U de bajo consumo de FAMA está diseñado en torno a estas consideraciones de ingeniería. El módulo utiliza una configuración de tres unidades roja, amarilla y verde, y el núcleo de la lámpara incorpora un tablero de luz, una lente óptica, un módulo de fuente de alimentación, un recipiente para la lámpara y componentes estructurales relacionados. FAMA especifica un diseño de circuito en malla, unidad de corriente constante, una fuente de alimentación estándar Euro diseñada de forma independiente con un factor de potencia de hasta 0,98 y una distorsión armónica total inferior al 10%. Estas características abordan diferentes partes del mismo objetivo de adquisición: mantener una indicación de señal confiable mientras se controla el uso de energía y los requisitos de mantenimiento a largo plazo.

¿Qué es un semáforo verde de giro en U?

Un semáforo verde de giro en U es una señal de tráfico direccional que se utiliza para indicar cuándo se permite o controla un movimiento de giro en U en una intersección. A diferencia de una señal verde convencional con bola completa, la indicación en forma de U comunica un movimiento específico en lugar de simplemente mostrar que una fase verde general está activa.

Por lo tanto, para un ingeniero de tráfico o un contratista, lo importante no es sólo el color de la salida del LED. El sistema óptico, la disposición de los LED, la arquitectura del circuito, la fuente de alimentación y la carcasa de la señal contribuyen a la coherencia con la que se produce la indicación de giro en U prevista.

El módulo de giro en U de bajo consumo de FAMA está disponible en configuraciones de superficie emisora ​​de luz de 200 mm y 300 mm. La especificación del producto enumera una intensidad luminosa de 5000 a 15000 cd/m², una distancia visual de al menos 300 m y un consumo de energía verde en U de no más de 4 W para la versión de 200 mm y 5 W para la versión de 300 mm. La vida útil del LED especificada es de al menos 100.000 horas.

Estas especificaciones brindan a los equipos de adquisiciones criterios mensurables para comparar diferentes productos de señales de giro en U en lugar de confiar únicamente en descripciones generales como "brillante" o "eficiente desde el punto de vista energético".

¿Cómo funciona un semáforo verde de giro en U?

Un semáforo verde de giro en U funciona como parte del sistema de control de semáforos de la intersección. Cuando la fase de señal correspondiente permite el movimiento de giro en U, se activa la indicación verde en forma de U para proporcionar información direccional a los conductores que se aproximan.

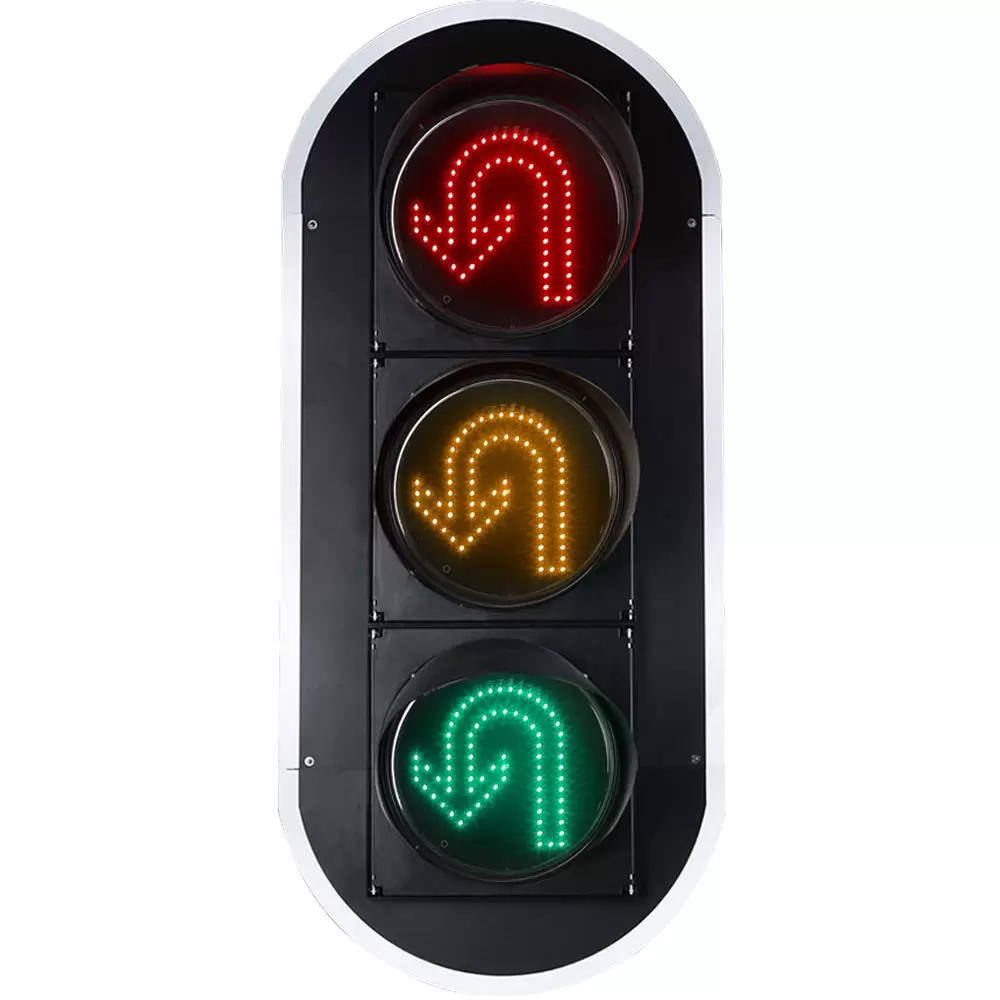

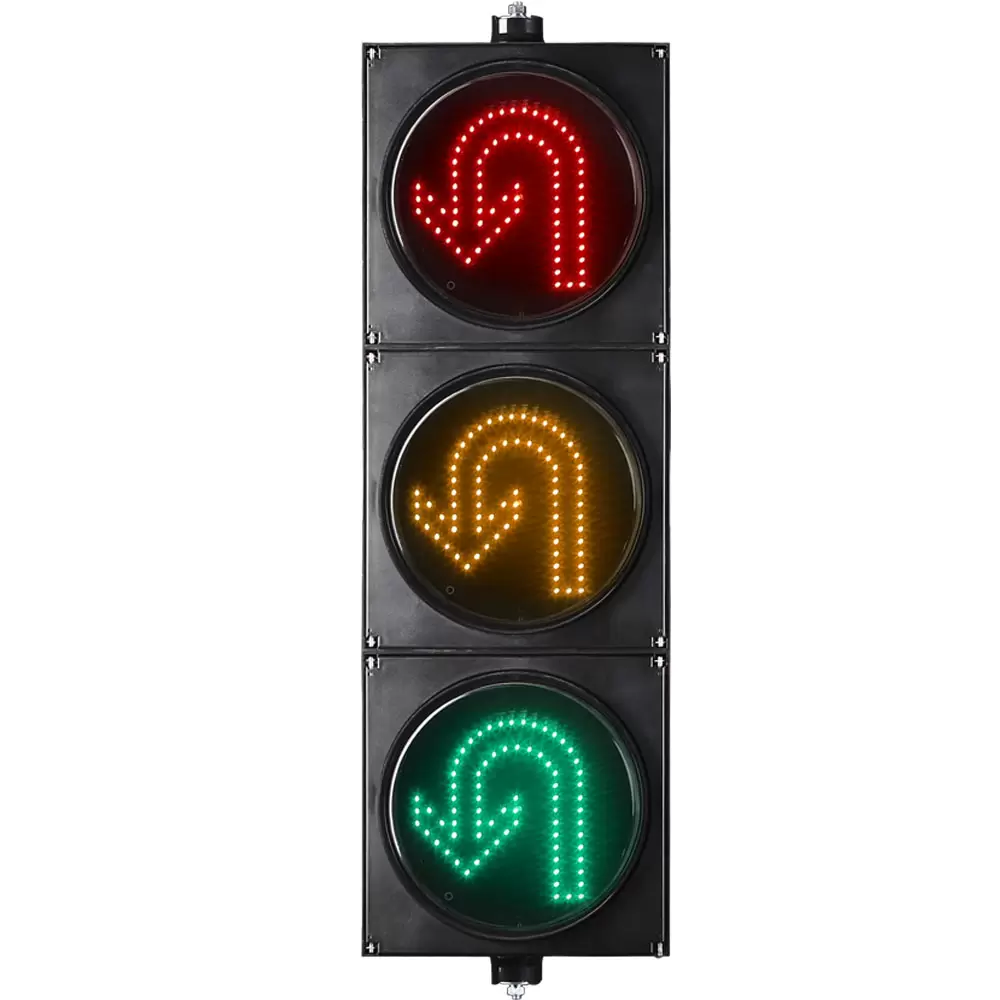

Estructura de tres unidades y componentes centrales

La señal en sí depende de varios componentes que trabajan juntos. La configuración de tres unidades de FAMA separa las indicaciones roja, amarilla y verde, mientras que el núcleo de la lámpara incorpora el tablero de luz, la lente óptica, el módulo de fuente de alimentación y el recipiente de la lámpara.

El tablero de luz genera la indicación LED, los componentes ópticos ayudan a formar la salida de luz deseada, la fuente de alimentación proporciona la entrada eléctrica y el recipiente de la lámpara forma parte del conjunto de señal física.

Esto es importante para los integradores de sistemas porque el rendimiento de la señal no puede evaluarse únicamente mediante la fuente LED. Un LED con buen rendimiento nominal aún puede producir resultados inconsistentes si su circuito controlador, estructura óptica o fuente de alimentación no se adaptan bien a la aplicación.

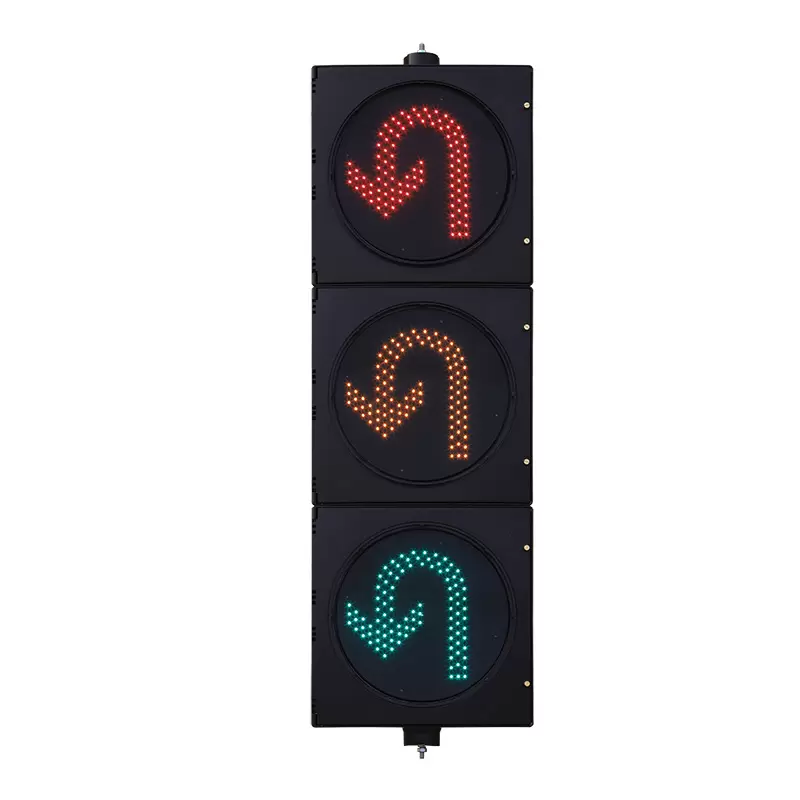

U Turn Arrow Semáforo y control direccional

El mismo principio se aplica al comparar un semáforo con flecha de giro en U con otras configuraciones de señales direccionales. La cuestión de la adquisición debería ser si la señal seleccionada proporciona la indicación direccional requerida y al mismo tiempo sigue siendo eléctrica y mecánicamente adecuada para la intersección.

¿Por qué es importante el diseño de circuitos en malla?

Una de las características de confiabilidad más importantes del semáforo de giro en U de FAMA es su diseño de circuito de malla.

Aislamiento de fallas LED

En una disposición de LED convencional, una falla de un LED individual puede crear una interrupción local más notable dependiendo de cómo esté configurado el circuito. El circuito de malla de FAMA está diseñado para aislar automáticamente el punto de falla cuando falla una lámpara LED, permitiendo que las cuentas LED restantes continúen funcionando. El objetivo es mantener el efecto de visualización general en lugar de permitir que un componente defectuoso afecte innecesariamente a los elementos emisores de luz restantes.

¿Qué sucede si falla un LED en un semáforo?

Con el diseño de circuito de malla especificado, el punto LED defectuoso se aísla y las cuentas LED restantes continúan funcionando. Esto no significa que un LED defectuoso deba ignorarse indefinidamente. Más bien, proporciona un grado de tolerancia a fallas a nivel de circuito que puede ayudar a preservar la visualización general de la señal mientras el personal de mantenimiento organiza la inspección o el reemplazo.

Para los equipos de mantenimiento de señales de tráfico, esta distinción es importante. Un semáforo instalado en una intersección muy transitada puede resultar difícil o perjudicial para el servicio. Una arquitectura de circuito que limite el efecto de una falla de un LED individual puede reducir el impacto inmediato de una falla de un componente localizado.

Por lo tanto, el valor práctico no es simplemente “más LED”. Así es como se organizan eléctricamente los LED.

¿Cómo afecta la transmisión de corriente constante a la confiabilidad de las señales de tráfico?

El rendimiento de los LED está estrechamente relacionado con las condiciones eléctricas bajo las cuales operan los LED. El semáforo de giro en U de FAMA utiliza tecnología de accionamiento de corriente constante para mantener una corriente de funcionamiento estable. Según la información del producto del fabricante, este diseño tiene como objetivo extender la vida útil de la lámpara y reducir los requisitos de mantenimiento posteriores.

Para una señal de tráfico que funciona durante períodos prolongados, la corriente estable es relevante porque la fuente LED y el controlador forman un sistema eléctrico en lugar de dos componentes independientes.

Un enfoque de corriente constante ayuda a mantener una condición operativa controlada para la matriz de LED. En términos prácticos de ingeniería, esto puede reducir la variación innecesaria en las condiciones operativas de los LED y respaldar un rendimiento más consistente durante el período de servicio.

¿Cuánto duran los semáforos LED en U?

La especificación del fabricante para este semáforo con giro en U enumera una vida útil del LED de ≥100.000 horas. Esta cifra debe entenderse como una vida útil específica del LED en lugar de una garantía de que cada conjunto completo de señales de tráfico funcionará exactamente durante ese período sin mantenimiento.

La vida útil real también puede depender de las condiciones de funcionamiento, condiciones térmicas, condiciones eléctricas, exposición ambiental y otros factores del sistema.

Para los equipos de adquisiciones, esta distinción es importante. Una evaluación significativa de la vida útil debe considerar en conjunto la fuente LED, el diseño del controlador, la fuente de alimentación, la arquitectura del circuito, la protección ambiental y la estrategia de mantenimiento.

¿Por qué los semáforos LED son más eficientes energéticamente?

El bajo consumo de energía se vuelve particularmente relevante cuando los semáforos funcionan continuamente en muchas intersecciones.

Baja potencia y factor de potencia

El módulo de semáforo de giro en U de bajo consumo de FAMA especifica un consumo de energía de giro en U verde de ≤4 W para la versión de 200 mm y ≤5 W para la versión de 300 mm. El producto también utiliza una fuente de alimentación estándar europea diseñada de forma independiente con un factor de potencia de hasta 0,98.

El factor de potencia es un parámetro eléctrico importante porque describe la eficacia con la que la carga utiliza la energía eléctrica. Un factor de potencia más alto puede ayudar a reducir la diferencia entre la potencia aparente y la potencia activa para la misma carga eléctrica útil, aunque los ahorros de energía reales a nivel del sistema dependen de la instalación eléctrica completa y de las condiciones de funcionamiento.

Para proyectos que involucran muchas unidades de señalización, el bajo consumo de energía a nivel de señal individual puede llegar a ser más significativo cuando se considera durante todo el período de instalación y operación. Por lo tanto, es útil para los compradores comparar el consumo real de energía de la lámpara en lugar de aceptar "baja potencia" como una descripción de marketing no respaldada.

¿Qué hace que un semáforo con forma de flecha en U sea confiable?

La confiabilidad debe evaluarse como una combinación de indicación de señal, diseño de circuito, suministro de energía, tecnología de accionamiento, desempeño electromagnético, idoneidad ambiental y mantenibilidad.

El semáforo AU Turn Arrow debe proporcionar la indicación direccional deseada de manera consistente. Su circuito LED debería limitar el impacto de fallas localizadas de componentes. Su conductor debe mantener condiciones de funcionamiento estables. Su fuente de alimentación debe funcionar de manera eficiente dentro del rango de voltaje requerido. Y su diseño eléctrico debe coexistir con otros equipos en la intersección sin crear interferencias innecesarias.

Condiciones ambientales y de funcionamiento eléctrico

El módulo de giro en U de bajo consumo de FAMA especifica un voltaje de funcionamiento de 85 V–264 V CA a 47–63 Hz, temperaturas de funcionamiento de -40 °C a +80 °C, humedad relativa de hasta 97 % RH, protección IP53 y distancia visual ≥300 m.

Estas especificaciones aún deben compararse con los requisitos ambientales y de instalación del proyecto específico antes de la selección.

Para proyectos que requieren diferentes configuraciones de señales, la cartera de productos más amplia de FAMA también incluye semáforos en flecha y otros productos de señales para vehículos, lo que permite a los integradores de sistemas evaluar equipos de señales direccionales y de giro en U dentro de una solución de señales de tráfico más amplia.

¿Cómo afecta la compatibilidad electromagnética al rendimiento de las señales de tráfico?

A menudo se pasa por alto la EMC cuando las decisiones de adquisición se centran principalmente en el rendimiento óptico.

En una intersección señalizada, pueden operar múltiples dispositivos eléctricos dentro del mismo entorno. Por lo tanto, una señal de tráfico no sólo necesita realizar su propia función sino también funcionar adecuadamente dentro del sistema eléctrico circundante.

THD e interferencia eléctrica

FAMA afirma que su semáforo de giro en U cumple con los requisitos europeos de compatibilidad electromagnética y especifica una distorsión armónica total inferior al 10%. Según la descripción del fabricante, este diseño tiene como objetivo reducir la interferencia con la red eléctrica y otros equipos en la intersección y mejorar la estabilidad general del equipo.

Esto hace que THD y EMC sean parámetros de adquisición relevantes en lugar de especificaciones puramente de laboratorio. Para un integrador de sistemas, la pregunta es si el equipo de señales puede mantener un comportamiento eléctrico apropiado cuando se implementa junto con otros equipos de intersección.

Un buen rendimiento de EMC no reemplaza el diseño adecuado del sistema, la conexión a tierra, la protección contra sobretensiones, el cableado o la compatibilidad del controlador. Más bien, forma parte de la estrategia general de confiabilidad eléctrica.

¿Cómo se elige un semáforo para girar en U?

Al seleccionar un semáforo verde con giro en U o un semáforo con giro en U, los equipos de adquisiciones deben evaluar los requisitos operativos completos en lugar de centrarse en una especificación.

1. Verifique la configuración de señal requerida

Primero, verifique la configuración de señal requerida y la indicación óptica. La señal debe producir la indicación de cambio de sentido prevista para el trazado de la carretera y la estrategia de control de tráfico.

2. Evaluar el aislamiento de fallas del LED

En segundo lugar, examine la arquitectura del circuito LED. Un circuito de malla con aislamiento de fallas puede proporcionar una ventaja práctica porque una falla de un LED individual no necesariamente resulta en la pérdida de la salida del LED restante.

3. Compare el consumo de energía y el factor de potencia

En tercer lugar, compare el consumo de energía real y el factor de potencia. Para el módulo de giro en U de bajo consumo de FAMA, el consumo de giro en U verde especificado es ≤4 W para el modelo de 200 mm y ≤5 W para el modelo de 300 mm, mientras que el factor de potencia de la fuente de alimentación puede alcanzar 0,98.

4. Examinar el variador de corriente constante

Cuarto, examine la tecnología del controlador. La unidad de corriente constante es relevante para mantener condiciones de funcionamiento estables del LED y respaldar las características de vida útil previstas.

5. Revise las especificaciones EMC

Quinto, evaluar las especificaciones EMC. Un valor de THD inferior al 10 %, según lo especificado por FAMA para este producto, proporciona una referencia medible de rendimiento eléctrico al revisar equipos para intersecciones señalizadas.

6. Considere el mantenimiento a largo plazo

Finalmente, considere el mantenimiento. Un producto con bajo consumo de energía pero poca tolerancia a fallas aún puede generar trabajos de mantenimiento innecesarios. Por el contrario, una señal con capacidad de aislamiento de fallas, transmisión de corriente estable, conversión de energía eficiente y especificaciones ambientales apropiadas puede ofrecer un mayor valor operativo a largo plazo.

¿Merecen la pena los semáforos LED de bajo consumo?

Para proyectos con una gran cantidad de unidades de señalización o períodos de funcionamiento prolongados, puede valer la pena considerar los semáforos LED de bajo consumo porque el consumo de energía es un componente del costo operativo total.

Sin embargo, la baja potencia no debe evaluarse de forma independiente. Un equipo de adquisiciones debe comparar el consumo de energía con la salida óptica requerida, la compatibilidad eléctrica, el entorno operativo, la vida útil esperada, la tolerancia a fallas y los requisitos de mantenimiento.

El módulo de giro en U de FAMA ilustra este enfoque al combinar una potencia de lámpara baja especificada con un factor de potencia alto, accionamiento de corriente constante, diseño de circuito de malla y especificaciones de rendimiento EMC. El valor proviene de la combinación de estas características y no solo de la baja potencia.

¿Cómo puede una señal de tráfico reducir los costos de mantenimiento a largo plazo?

El costo de mantenimiento se ve afectado por algo más que el precio de las piezas de repuesto.

Un semáforo instalado en una intersección muy transitada puede requerir acceso a equipos, gestión del tráfico, mano de obra de técnicos, tiempo de inspección, piezas de repuesto y, potencialmente, una interrupción temporal de las operaciones normales de tráfico. En consecuencia, las características de diseño que reducen la frecuencia o el impacto de las fallas pueden tener un valor práctico más allá del precio de compra inicial.

Tolerancia a fallos y mantenimiento

El circuito de malla aborda la falla localizada del LED aislando el punto fallido. La unidad de corriente constante está diseñada para mantener una corriente operativa estable y soportar una vida útil más larga de la lámpara. El eficiente suministro de energía y el factor de potencia de hasta 0,98 abordan la eficiencia eléctrica. El rendimiento EMC con THD inferior al 10 % aborda otro aspecto de la compatibilidad eléctrica.

Ninguna de estas características elimina la necesidad de una inspección o mantenimiento programado. Su valor es que abordan varias fuentes potenciales de riesgo de operación y mantenimiento a nivel de diseño de equipos.

FAMA: la empresa líder en la industria de semáforos de tráfico de China

Para los contratistas de señales de tráfico e integradores de sistemas, la evaluación de un fabricante también forma parte de la selección de productos. La gama de productos de FAMA cubre semáforos para vehículos, semáforos para peatones, semáforos para bicicletas, controladores de señales de tráfico, temporizadores de cuenta atrás, semáforos integrados, módulos de semáforos y equipos relacionados.

El enfoque más amplio de la empresa se centra en soluciones de transporte inteligentes en lugar de tratar un cabezal de señal como un componente aislado. Su cartera de módulos de señales de tráfico cubre configuraciones de señales para vehículos, peatones, flechas y otras, mientras que sus soluciones de control de señales inteligentes abordan aplicaciones de intersecciones señalizadas.

Para los compradores que evalúan un semáforo verde con giro en U para un proyecto específico, la cartera de productos de FAMA puede revisarse junto con las referencias de sus proyectos para comprender la gama de equipos y aplicaciones de señales de tránsito admitidas por la empresa.

Conclusión

Elegir un semáforo verde en U confiable es, en última instancia, una decisión de ingeniería más que una simple comparación del brillo del LED.

Para los contratistas de semáforos, contratistas de proyectos viales, integradores de sistemas y equipos de mantenimiento, los criterios de evaluación más útiles son los que afectan la operación a lo largo del tiempo: la claridad y consistencia de la indicación de giro en U, el aislamiento de fallas del LED, el consumo de energía de la lámpara, el factor de potencia, la unidad de corriente constante, la vida útil del LED, el rendimiento EMC, las especificaciones ambientales y los requisitos de mantenimiento.

El módulo de semáforo con giro en U de bajo consumo de FAMA combina una configuración de tres unidades con un tablero de luz, lente óptica, fuente de alimentación y recipiente para lámpara, mientras que su circuito de malla, unidad de corriente constante, factor de potencia de hasta 0,98 y THD por debajo del 10% abordan diferentes aspectos de la operación de la señal a largo plazo.

Por lo tanto, para una intersección con tráfico controlado, la mejor señal de giro en U no es necesariamente la que tiene más LED o las afirmaciones de marketing más fuertes. Es aquel cuyas características ópticas, eléctricas, de circuitos, ambientales y de mantenimiento coinciden con los requisitos reales del proyecto.
