Semáforo de cuenta regresiva de tipo segmento: sincronización confiable y compatibilidad del sistema para proyectos de señales de tránsito

Un semáforo de cuenta regresiva solo es útil cuando el número mostrado coincide con la fase real del semáforo. En proyectos de carreteras reales, este requisito es más exigente que la simple instalación de una pantalla LED brillante. Diferentes intersecciones pueden utilizar diferentes controladores de señales de tráfico, las condiciones de voltaje de entrada pueden variar y los equipos exteriores pueden estar expuestos a interferencias eléctricas, rayos y sobretensiones. Si el dispositivo de cuenta atrás no puede reconocer correctamente la señal del controlador o mantener la sincronización, los trabajos de puesta en servicio adicionales y el mantenimiento recurrente pueden convertirse rápidamente en un problema.

Por lo tanto, para los contratistas de semáforos, integradores de sistemas, equipos de adquisiciones de proyectos viales e ingenieros de mantenimiento, la pregunta más importante no es simplemente si un temporizador de cuenta regresiva está visible. Se trata de si el dispositivo puede integrarse de manera confiable con el sistema de control de señales de tráfico existente, detectar cambios de señal en diferentes condiciones eléctricas, mantener una operación de cuenta regresiva sincronizada y seguir siendo útil durante un despliegue al aire libre a largo plazo.

FAMA , la empresa líder en la industria de semáforos de tráfico de China, ofrece equipos de señales de tráfico y soluciones de transporte inteligentes para diferentes requisitos de proyectos. Su semáforo de cuenta regresiva tipo segmento integra una pantalla LED de segmento en la carcasa de la señal y está diseñado para usarse en varias intersecciones de control de señales de tráfico. El producto combina modos de funcionamiento adaptativos, detección de cuenta regresiva adaptativa, protección contra sobretensiones y configuración remota basada en PC para abordar varios de los problemas prácticos encontrados durante la instalación y el mantenimiento.

Por qué la compatibilidad del sistema es más importante que el rendimiento de la pantalla

Un semáforo de cuenta atrás de segmentos no funciona independientemente del sistema de señales de tráfico. Su información de cuenta regresiva debe corresponderse con la fase de la señal que controla el controlador de señales de tráfico. Esto hace que la interfaz entre el dispositivo de cuenta regresiva y el controlador sea una de las consideraciones más importantes durante la implementación del proyecto.

Diferentes sistemas de señales de tráfico pueden utilizar diferentes características de salida de señal o métodos de control. Por lo tanto, un dispositivo de cuenta regresiva basado en un solo método de detección fijo puede requerir ajustes adicionales cuando se instala en un proyecto diferente. Esto se vuelve particularmente relevante para proyectos de renovación de carreteras, donde los contratistas pueden necesitar conservar un controlador existente en lugar de reemplazar el sistema de control completo.

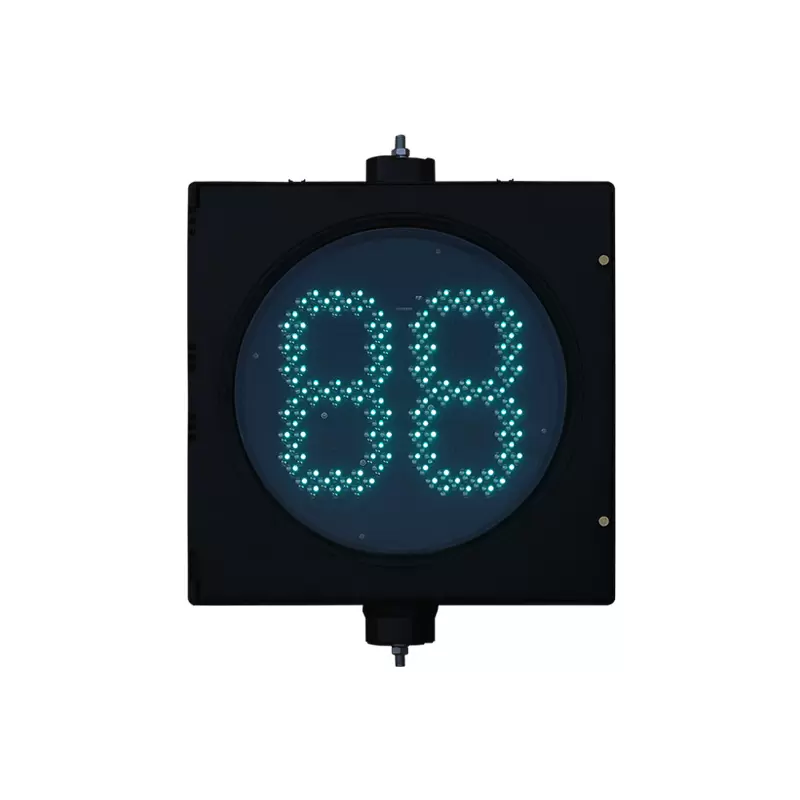

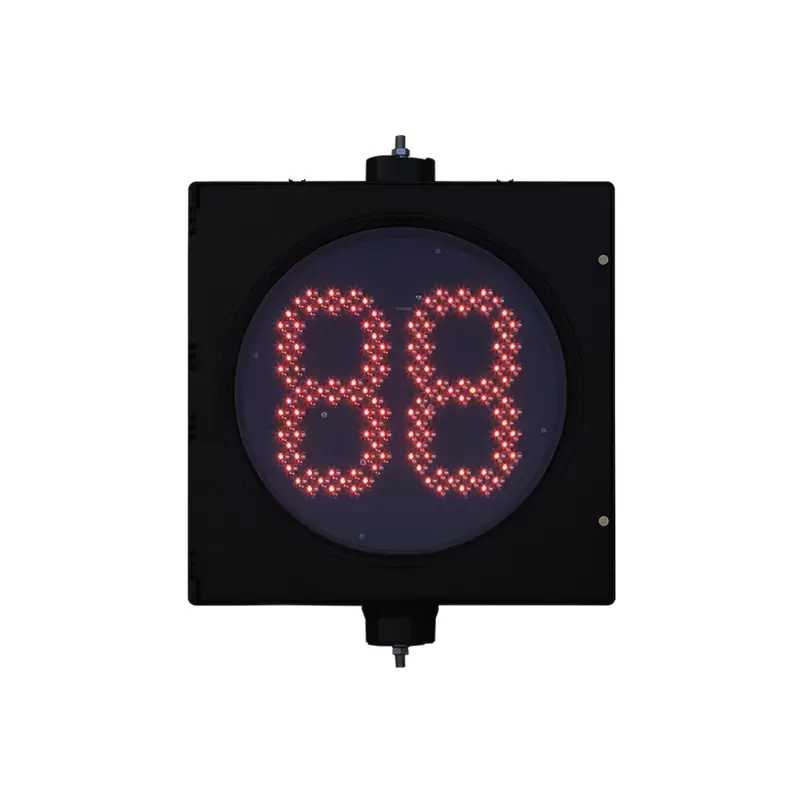

El semáforo de cuenta atrás de tipo segmento de FAMA está diseñado con tres modos de funcionamiento adaptativos para compatibilidad con los principales sistemas de control de señales de tráfico nacionales e internacionales. La información del producto del fabricante indica compatibilidad con más del 99% de los principales sistemas de control de señales de tráfico nacionales e internacionales. Los modos de funcionamiento disponibles enumerados para el producto incluyen aprendizaje, activación, comunicación y modos compatibles, según la configuración del producto.

Para un contratista, este tipo de adaptabilidad puede reducir la cantidad de modificaciones específicas del controlador necesarias antes de la puesta en servicio. En lugar de tratar cada intersección como una interfaz eléctrica completamente nueva, el equipo del proyecto puede seleccionar el modo de funcionamiento apropiado de acuerdo con la disposición de control de señales existente.

Esto es particularmente útil cuando un proyecto involucra múltiples intersecciones con diferentes configuraciones de equipos. Cuanto más diverso sea el entorno del controlador instalado, más valioso será el reconocimiento flexible de señales.

¿Cómo funciona el temporizador de cuenta atrás de un semáforo?

Un temporizador de cuenta regresiva del semáforo recibe información asociada con el estado de la señal de tráfico y convierte esa información en una cuenta regresiva numérica que se muestra a través de la estructura de segmentos LED. El proceso crítico no es simplemente la visualización numérica; el dispositivo debe identificar correctamente el estado de la señal relevante y determinar cuándo debe comenzar, continuar, cambiar o detenerse la cuenta regresiva.

En términos prácticos, el controlador proporciona la condición de la señal, mientras que la unidad de cuenta atrás interpreta la entrada correspondiente y controla la visualización del segmento. La calidad de este proceso depende de la detección de señal, la adaptación del voltaje de entrada, los umbrales de operación y el modo de operación seleccionado.

El semáforo de cuenta regresiva tipo segmento de FAMA utiliza un circuito de detección de cuenta regresiva patentado con capacidad de detección adaptativa. Según la información del producto, el circuito puede igualar automáticamente los niveles de voltaje de entrada, ajustar dinámicamente los umbrales operativos y filtrar las interferencias eléctricas externas. Estas funciones están destinadas a mantener un funcionamiento estable y sincronizado en diferentes entornos de energía.

Esta distinción es importante al evaluar un temporizador de cuenta regresiva. Un dispositivo técnicamente adecuado no sólo debería mostrar números; debería determinar de forma fiable qué es lo que realmente ordena el controlador de tráfico.

¿Cómo se sincronizan los semáforos de cuenta atrás con las señales de tráfico?

La sincronización depende de reconocer correctamente la información de la señal proporcionada por el sistema de control de tráfico y mantener la cuenta atrás según la fase de la señal correspondiente.

Si el dispositivo de cuenta regresiva detecta la entrada incorrectamente, puede ocurrir un error aparente de cuenta regresiva incluso cuando la pantalla LED funciona normalmente. Por ejemplo, las interferencias eléctricas o un umbral de detección inadecuado pueden afectar el reconocimiento de la señal. De manera similar, es posible que un método de detección fijo no funcione de manera consistente en diferentes condiciones de voltaje o controlador.

La detección adaptativa aborda este problema al permitir que el circuito de cuenta regresiva responda a las variaciones en el voltaje de entrada y ajuste su umbral operativo. Esto ayuda al dispositivo a distinguir la señal deseada de interferencias eléctricas no deseadas.

Por lo tanto, para proyectos de ingeniería de tráfico, la sincronización debe evaluarse como una función a nivel de sistema que involucra la salida del controlador, la entrada eléctrica, el circuito de detección, el modo de operación y la lógica de cuenta atrás, en lugar de como una simple especificación de visualización.

¿Qué precisión tiene el temporizador de cuenta regresiva de un semáforo?

Existe una distinción importante entre la resolución de visualización numérica y la precisión de la sincronización. Un temporizador de cuenta atrás puede mostrar claramente los segundos individuales, pero eso no demuestra por sí solo que su cuenta atrás permanezca sincronizada con el controlador de señales de tráfico.

Por esta razón, los equipos del proyecto deben examinar cómo el equipo detecta la señal del controlador, cómo se adapta al voltaje de entrada, cómo se establecen los umbrales y cómo maneja las interferencias eléctricas. La información de producto publicada por FAMA se centra en la detección y sincronización de señales adaptativas en lugar de proporcionar una tolerancia numérica de error de cuenta regresiva no compatible.

Esta es una forma más útil de evaluar el equipo de cuenta regresiva para una intersección real porque el objetivo práctico no es una cifra de tiempo abstracta. El objetivo es que el tiempo restante indicado se corresponda de forma fiable con el estado de las señales de tráfico durante el funcionamiento.

Cómo la detección adaptativa mejora la confiabilidad de la instalación

El voltaje de entrada es una de las variables prácticas que pueden afectar la detección de señales. Si el umbral de detección es fijo y las condiciones eléctricas reales difieren del rango esperado, es posible que el circuito de cuenta regresiva requiera un ajuste manual durante la puesta en servicio.

El diseño de FAMA iguala automáticamente los niveles de voltaje de entrada y ajusta dinámicamente los umbrales operativos. También incorpora filtrado para interferencias eléctricas externas. Esto permite que el dispositivo de cuenta atrás se adapte a diferentes condiciones de energía sin necesidad de que el equipo de ingeniería redefina manualmente el punto de detección para cada instalación.

La especificación de voltaje de funcionamiento publicada del producto para los modelos tipo caja enumerados es CA 85–264 V a 47–63 Hz. Según el modelo, los rangos de visualización de la cuenta regresiva publicada varían de 0 a 9 segundos a 0 a 999 segundos. Estas son especificaciones específicas del producto y deben compararse con los requisitos reales del proyecto en lugar de tratarse como valores universales para cada configuración de cuenta regresiva.

Para los integradores de sistemas, esta distinción es importante. Un proyecto debe confirmar la salida real del controlador, la interfaz eléctrica, el rango de cuenta atrás requerido y el modo de funcionamiento antes de la implementación.

¿Cómo manejan los temporizadores de cuenta atrás de las señales de tráfico las interferencias eléctricas?

Los equipos de señales de tráfico funcionan al aire libre y pueden estar expuestos a perturbaciones eléctricas. La interferencia externa puede afectar la detección de señales si el circuito de detección no puede distinguir adecuadamente la entrada prevista de las señales eléctricas no deseadas.

El semáforo de cuenta atrás de tipo segmento utiliza detección adaptativa junto con filtrado de interferencias eléctricas externas. Este enfoque tiene como objetivo mejorar la estabilidad del reconocimiento de señales y, por lo tanto, respaldar una sincronización de cuenta regresiva confiable.

La estrategia de protección no se limita a la detección de señales. El producto de FAMA también proporciona protección contra sobretensiones tanto en la entrada de energía como en las interfaces de comunicación. Según la información publicada por el fabricante, esta doble protección está diseñada para mitigar los daños causados ​​por rayos y sobretensiones, mejorar la estabilidad del equipo y reducir los requisitos de fallas y mantenimiento. El fabricante afirma que los costes de mantenimiento se pueden reducir en más del 50%; Esta cifra debe entenderse como un beneficio del producto declarado por el fabricante y no como un resultado garantizado para cada proyecto o entorno operativo.

Para proyectos de carreteras, proteger ambas interfaces es importante porque una falla relacionada con sobretensiones no necesariamente se origina únicamente en la fuente de alimentación principal. Las interfaces de comunicación también pueden representar una vía para que perturbaciones eléctricas lleguen a los equipos conectados.

Aplicación en intersecciones urbanas y proyectos de renovación de carreteras.

En un nuevo cruce urbano, el semáforo de cuenta atrás se puede seleccionar como parte del paquete general de equipamiento de señales. Sin embargo, en un proyecto de renovación, la situación puede ser más complicada porque es posible que los controladores, el cableado, las fases de señal y los equipos de campo existentes deban permanecer en servicio.

Aquí es donde los modos de funcionamiento adaptativos resultan especialmente valiosos. Un dispositivo de cuenta regresiva capaz de admitir diferentes enfoques operativos puede reducir la necesidad de cambios de hardware específicos del proyecto y puestas en marcha repetidas.

La misma consideración se aplica a proyectos que involucran múltiples intersecciones. Es posible que un contratista necesite implementar equipos en ubicaciones con diferentes configuraciones de controladores. Una mayor compatibilidad puede simplificar la estandarización de los equipos y al mismo tiempo permitir que el equipo de ingeniería configure dispositivos individuales de acuerdo con la intersección real.

La cartera de proyectos de FAMA demuestra experiencia en diferentes aplicaciones y mercados de señales de tráfico, incluidos proyectos en América del Sur y Asia. Sus ejemplos de proyectos publicados incluyen proyectos de semáforos en Chile, Perú, Brasil, Argentina, Colombia, Paraguay, Ecuador, Uruguay, Sri Lanka, Filipinas, Tailandia, India, Indonesia y otros mercados.

Por ejemplo, el proyecto de Semáforo LED de FAMA en Perú incluyó semáforos, un sistema solar, controladores inalámbricos y postes como parte del suministro del proyecto. Esto ilustra el contexto más amplio del proyecto en el que los equipos de cuenta atrás y señales pueden necesitar funcionar como parte de una infraestructura de tráfico integrada en lugar de como productos aislados.

¿Pueden los semáforos de cuenta regresiva reducir los requisitos de mantenimiento?

Los requisitos de mantenimiento están influenciados por algo más que la vida útil del LED. La compatibilidad de la señal, la protección eléctrica, el ajuste de parámetros, la accesibilidad de los componentes y la necesidad de resolución de problemas en el sitio pueden afectar la carga de trabajo total de mantenimiento.

El semáforo de cuenta regresiva de tipo segmento de FAMA aborda estas áreas mediante detección de señal adaptativa, múltiples modos de operación, protección dual contra sobretensiones y configuración remota. El producto también se especifica con un rango de temperatura de funcionamiento de -40 °C a +80 °C, protección IP55 y una vida útil del LED de al menos 100 000 horas para los modelos tipo caja enumerados.

Estas especificaciones deben considerarse juntas. Una vida útil prolongada del LED es útil, pero no elimina el mantenimiento causado por la incompatibilidad del controlador o daños eléctricos. Asimismo, la protección contra sobretensiones puede reducir el riesgo de fallas eléctricas, pero no reemplaza la correcta instalación y protección eléctrica a nivel de proyecto.

Por lo tanto, una evaluación de mantenimiento más significativa considera toda la cadena operativa: entrada de señal → detección → sincronización de cuenta regresiva → protección eléctrica → configuración → mantenimiento de campo.

Configuración remota y su valor durante la implementación del proyecto.

Los grandes proyectos de semáforos pueden crear un problema práctico de mantenimiento cuando cada cambio de parámetro requiere que un ingeniero visite la intersección.

El semáforo de cuenta atrás de tipo segmento admite la configuración remota a través de un sistema de control de nivel superior basado en PC. Los parámetros del sistema se pueden ajustar en línea sin reemplazar el hardware. Esto proporciona una forma práctica de adaptar el equipo a los diferentes requisitos del proyecto después de la instalación.

Para una sola intersección, el beneficio puede ser limitado. Sin embargo, para una implementación más grande con múltiples intersecciones, el ajuste remoto de parámetros puede reducir las visitas innecesarias al sitio y hacer que los cambios de configuración sean más manejables.

Esto es especialmente relevante durante la puesta en servicio. Si el equipo del proyecto necesita modificar un parámetro del sistema después de la prueba, la capacidad de realizar el ajuste a través del sistema de control de nivel superior puede ser más eficiente que retirar o reemplazar el equipo de campo.

¿Qué debo buscar en el temporizador de cuenta regresiva de un semáforo?

Para los equipos de adquisiciones y los integradores de sistemas de tráfico, los siguientes factores son más útiles que evaluar únicamente la visualización:

1. Compatibilidad del sistema de control de señales: confirme qué modos de funcionamiento e interfaces de señales son compatibles con el controlador existente.

2. Método de detección de señal: determine si el dispositivo puede adaptarse al voltaje de entrada real y a las condiciones de la señal en lugar de depender de un umbral de detección fijo.

3. Mecanismo de sincronización: compruebe cómo responde la cuenta regresiva a los cambios de fase de la señal y cómo se controlan los errores de reconocimiento de la señal.

4. Protección contra interferencias eléctricas. Evaluar si el circuito de detección incorpora medidas para interferencias eléctricas externas.

5. Protección contra sobretensiones: verifique la protección tanto en la entrada de energía como en las interfaces de comunicación, cuando corresponda.

6. Método de configuración: para proyectos más grandes, la configuración remota puede reducir la necesidad de visitas repetidas al sitio.

7. Especificaciones ambientales: confirme la temperatura de funcionamiento, la protección de ingreso, las especificaciones eléctricas y otros requisitos ambientales con respecto a la ubicación de instalación real.

8. Requisitos de mantenimiento: considere no solo la vida útil de los componentes, sino también la carga de trabajo de puesta en servicio, el ajuste de parámetros, la resolución de problemas y los posibles requisitos de reemplazo.

Para los modelos tipo caja publicados por FAMA, las especificaciones incluyen voltaje de funcionamiento de 85 a 264 V CA, temperatura de funcionamiento de -40 °C a +80 °C, protección IP55 y vida útil del LED de ≥100 000 horas. Los rangos de visualización y el consumo de energía específicos del modelo varían, por lo que los equipos de adquisiciones deben seleccionar la configuración de acuerdo con los requisitos de la intersección y del controlador.

¿Cómo elijo un semáforo de cuenta regresiva para un proyecto de semáforo?

El proceso de selección correcto debe comenzar con el sistema de control de señales de tráfico en lugar de con la pantalla de cuenta regresiva.

Primero, identifique el tipo de controlador y la interfaz de señal utilizados en la intersección objetivo. A continuación, confirme el voltaje de entrada esperado y determine si el dispositivo de cuenta regresiva puede adaptar su umbral de detección al entorno eléctrico real. Luego evalúe los modos de funcionamiento disponibles y determine qué modo es apropiado para el controlador.

El siguiente paso es evaluar el entorno eléctrico del proyecto. Las ubicaciones con una mayor exposición a rayos o eventos de voltaje transitorio deben recibir especial atención a la protección contra sobretensiones tanto en las interfaces de alimentación como de comunicación.

Para proyectos que involucran múltiples intersecciones, también se debe considerar la configuración remota porque puede afectar la puesta en servicio y la carga de trabajo de mantenimiento a largo plazo.

Finalmente, evalúe las especificaciones completas del equipo, incluida la configuración de la pantalla, el voltaje de funcionamiento, el rango de cuenta regresiva, la protección ambiental, las características de respuesta y la compatibilidad específica del proyecto. La cartera de señales de tráfico de FAMA también incluye controladores de señales de tráfico diseñados para gestionar señales de vehículos, señales de peatones, temporizadores de cuenta atrás y luces direccionales, lo que proporciona un ejemplo de cómo se pueden considerar los equipos de cuenta atrás dentro de una arquitectura de control de señales más amplia.

Por lo tanto, la pregunta clave no es simplemente: "¿Este temporizador de cuenta regresiva muestra claramente los segundos restantes?" Una pregunta de adquisición más útil es: ¿Puede este semáforo de cuenta regresiva reconocer correctamente mi controlador de señales de tránsito, mantener la sincronización bajo las condiciones eléctricas del proyecto, resistir el ambiente exterior esperado y configurarse y mantenerse de manera eficiente durante su vida útil?

Para los contratistas e integradores de sistemas que evalúan un semáforo de cuenta atrás de tipo segmento, estos factores proporcionan una base más práctica para comparar equipos que el brillo o la apariencia de la pantalla por sí solos. Las soluciones de semáforos de cuenta atrás y la experiencia en proyectos de FAMA se pueden revisar más a fondo a través de su gama de productos de semáforos de cuenta atrás y su cartera de proyectos de señales de tráfico .
