Cómo un controlador de señales de tráfico coordinado y un gabinete controlador de señales de tráfico mejoran la confiabilidad de las intersecciones y la gestión de fallas

Se espera que la infraestructura de señales de tráfico funcione continuamente, pero muchos sistemas convencionales aún enfrentan limitaciones prácticas en cuanto a redundancia de energía, protección contra sobretensiones, monitoreo de equipos y diagnóstico de fallas. Una sola fuente de energía puede dejar a un controlador vulnerable a interrupciones en el suministro. La protección contra rayos puede depender de inspecciones manuales periódicas en lugar de un monitoreo continuo de la condición. Al mismo tiempo, los equipos de mantenimiento pueden tener una visibilidad limitada de las condiciones operativas del gabinete, mientras que la detección de fallas de lámparas convencionales puede tener dificultades para identificar una lámpara defectuosa en un circuito paralelo.

Para los contratistas de ingeniería de tránsito, las autoridades viales y los integradores de sistemas de transporte inteligentes, estos problemas no son simplemente preocupaciones de hardware. Afectan directamente la rapidez con la que se puede identificar, diagnosticar y abordar un problema en una intersección. Aquí es donde cobra importancia la combinación de un controlador de señales de tráfico coordinado y un gabinete controlador de señales de tráfico adecuadamente integrado.

El controlador de señales de tráfico serie FM5000 de FAMA combina funciones de control de señales establecidas con una arquitectura modular y varias tecnologías de monitoreo y protección diseñadas en torno a estos requisitos operativos. Su enfoque cubre no sólo la temporización y coordinación de señales, sino también la continuidad de la energía, el monitoreo de sobretensiones, la visibilidad del estado en tiempo real y una localización más precisa de fallas en las lámparas.

Controlador coordinado de señales de tráfico: más que sincronización de señales

Un controlador coordinado necesita gestionar más que una secuencia fija de indicaciones rojas, amarillas y verdes. En una intersección compleja o a lo largo de un corredor coordinado, es posible que el sistema de control deba responder a la detección de vehículos, solicitudes de peatones, requisitos de prioridad de emergencia y diferentes planes de tránsito a lo largo del día.

La serie FM5000 admite varias funciones de control establecidas, incluido el control inductivo, el control adaptativo, el soporte de cruce de peatones, la prioridad de emergencia y los esquemas de períodos múltiples. Estas funciones permiten al controlador adaptarse a diferentes condiciones de tráfico y requisitos operativos sin depender de una única estrategia de sincronización fija. Su diseño modular también proporciona una arquitectura estructurada para integrar las funciones de control y monitoreo del controlador.

Por ejemplo, se puede utilizar un esquema de períodos múltiples donde la demanda de tráfico cambia entre diferentes períodos del día. Se pueden incorporar funciones de cruce de peatones cuando los movimientos de los peatones deben considerarse junto con las fases de los vehículos. La prioridad de emergencia proporciona una función de control dedicada para situaciones en las que el funcionamiento normal de la señal debe adaptarse a los requisitos de prioridad.

Por lo tanto, para los equipos de adquisiciones, la consideración importante no es simplemente si un controlador admite el "control de tráfico inteligente". Las preguntas más útiles son cuántos canales de señal y fases puede manejar, qué modos de control admite, cómo se comunica con sistemas externos y cómo el gabinete proporciona visibilidad de las condiciones operativas reales.

El modelo FM5000 XHJ-CW-GA-FM5001, por ejemplo, admite hasta 96 canales de señal, con una configuración estándar de 48 canales, y admite hasta 32 fases de control, con una capacidad predeterminada de 16 fases. Utiliza un procesador de 32 bits con un sistema operativo Linux integrado y proporciona dos interfaces de comunicación RJ45, tres RS232 y una RS485.

Fuente de alimentación dual para funcionamiento continuo del controlador

La continuidad de la energía es otra consideración práctica para un controlador que se espera que funcione las 24 horas del día.

El FM5000 incorpora un sistema de control de suministro de energía dual con un mecanismo de alternancia automática. Según las especificaciones del producto de FAMA , el sistema cambia entre las dos fuentes de energía cada 12 horas. Si se produce un corte de energía, cambia al suministro de respaldo mientras informa la falla a la plataforma central en tiempo real.

El valor de esta disposición no es simplemente tener dos fuentes de energía. El controlador combina la alternancia de la fuente de energía, la operación de respaldo y el informe de fallas en un solo mecanismo operativo. Para un departamento de gestión del tráfico, esto puede proporcionar una capa adicional de continuidad cuando un suministro deja de estar disponible.

Esto es particularmente relevante al evaluar un gabinete de controlador de señales de tráfico para proyectos donde el acceso a la intersección para la resolución de problemas es inconveniente o donde la operación continua del controlador es un requisito importante del proyecto.

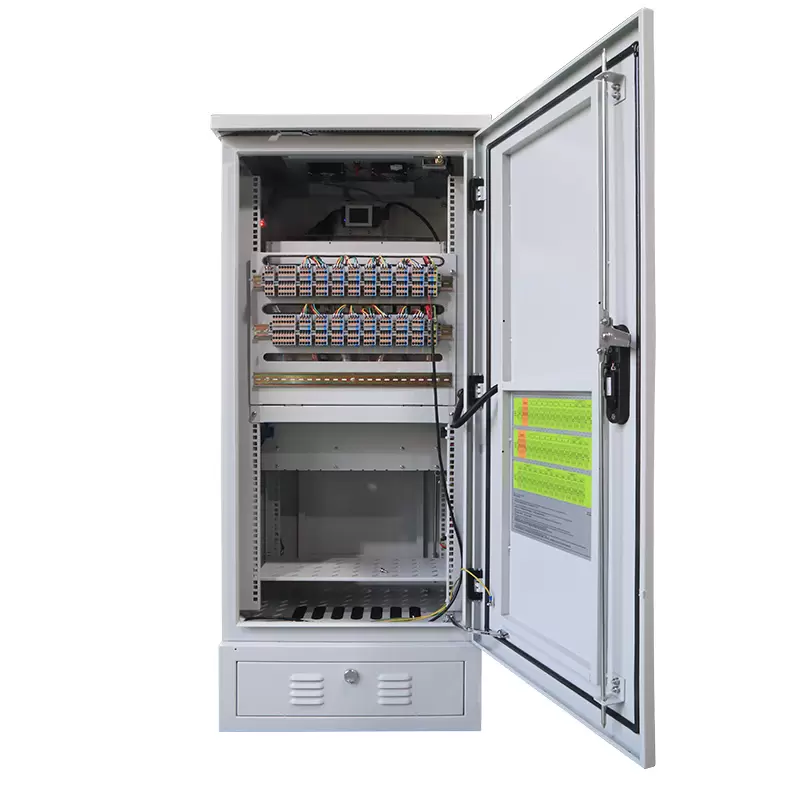

¿Qué se debe integrar en un gabinete controlador de señales de tráfico?

Un gabinete de señales de tráfico debe evaluarse como un sistema operativo y no simplemente como una carcasa metálica que contiene un controlador.

Para la adquisición del proyecto, el gabinete debe acomodar el controlador y las funciones asociadas de control, energía, protección, comunicación y monitoreo requeridas por la intersección. La carcasa del FM5000 tiene unas dimensiones especificadas de 630 × 500 × 1520 mm, con un rango de voltaje de funcionamiento de 85–264 V CA/47–63 Hz, un rango de temperatura de funcionamiento de -40 °C a +80 °C, humedad relativa de ≤95 % de humedad relativa y protección IP55.

El controlador también especifica una corriente de accionamiento de 3 A por canal, una corriente de impulso de sobretensión de 160 A por canal, una resistencia de aislamiento de ≥20 MΩ y un consumo de energía en espera de la máquina de ≤50 W. Estos son los tipos de parámetros técnicos que deben revisarse junto con el recuento de fases del proyecto, los requisitos del canal de señal, la arquitectura de comunicación, las condiciones ambientales y la configuración del gabinete.

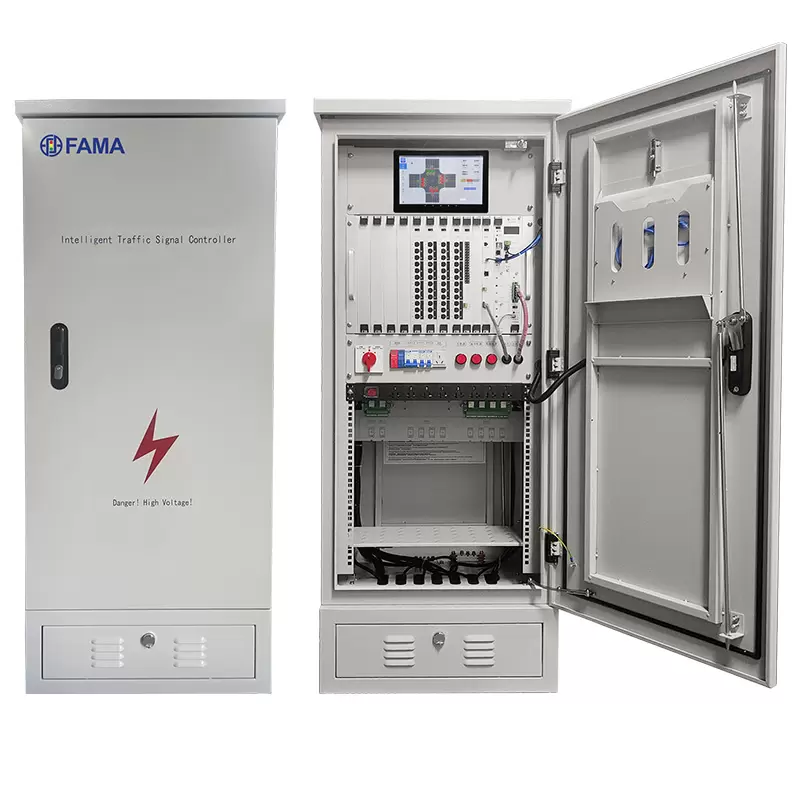

La información del gabinete en tiempo real mejora la visibilidad en el sitio

Una de las características distintivas del FM5000 es su sistema de visualización de información en múltiples pantallas.

El panel de control principal muestra más de 12 indicadores operativos clave, que incluyen temperatura, humedad, consumo de energía, voltaje, dirección IP y el esquema de liberación de señal actual. El panel lateral incorpora una pantalla de simulación de tráfico OLED que visualiza la estrategia de control actual de la intersección. Una interfaz de pantalla táctil opcional puede proporcionar acceso web integrado para operaciones como la activación de tareas especiales y el ajuste de esquemas sin necesidad de un dispositivo externo.

Esto cambia la forma en que el personal de mantenimiento interactúa con el gabinete.

En lugar de comenzar a solucionar problemas conectando equipos separados simplemente para determinar las condiciones operativas básicas, el personal puede obtener información importante del sistema directamente desde la interfaz del gabinete. La simulación OLED también proporciona una representación visual de la estrategia de control actual, lo que puede ayudar a los técnicos a comprender qué está ejecutando realmente el controlador en la intersección.

Para proyectos que requieren diferentes interfaces operativas, FAMA también afirma que la interfaz y las funciones se pueden personalizar según los requisitos del cliente.

¿Cómo detecta un controlador de señales de tráfico fallas en las lámparas?

La detección de fallos en las lámparas se vuelve más difícil cuando se conectan varias lámparas de señalización en paralelo. Un enfoque convencional de estado de conmutación puede identificar si un circuito ha cambiado de estado, pero no necesariamente proporciona suficiente información para determinar qué lámpara individual ha fallado.

El FM5000 adopta un enfoque diferente al analizar la línea base dinámica de voltaje, corriente y potencia.

Cuando el sistema detecta un cambio anormal, puede identificar una falla de lámpara individual dentro de un solo circuito, localizar la lámpara de señal defectuosa en segundos e informar la falla a la plataforma central. Esto es particularmente relevante para configuraciones paralelas de múltiples lámparas donde, de lo contrario, identificar manualmente la lámpara fallida exacta puede requerir una inspección adicional en la intersección.

Desde una perspectiva de mantenimiento, la localización precisa de fallas es importante porque la tarea de mantenimiento no es simplemente "encontrar que un circuito tiene un problema". El objetivo práctico es determinar dónde está el problema para poder inspeccionar o reemplazar el componente apropiado.

FAMA afirma que esta tecnología de detección de fallas en grupos de lámparas puede mejorar la eficiencia del mantenimiento en más de un 300%. Esta cifra debe entenderse específicamente en el contexto proporcionado por FAMA para su aplicación de detección de fallas en lugar de tratarse como una cifra universal de desempeño de mantenimiento para cada proyecto de señales de tránsito.

¿Cómo ayuda la grabación de eventos de sobretensión al mantenimiento del gabinete de señales de tráfico?

Los rayos y la sobretensión de la red crean otro desafío de mantenimiento. La gestión de protección tradicional puede depender en gran medida de inspecciones periódicas, lo que dificulta determinar cuánta tensión ha experimentado un dispositivo de protección contra sobretensiones entre inspecciones.

El FM5000 incorpora un registrador de eventos de sobretensión integrado. Supervisa la frecuencia y la intensidad de los rayos o las sobretensiones en la red eléctrica y utiliza la información registrada para predecir la tendencia de degradación del pararrayos. Luego, el sistema puede emitir una advertencia de reemplazo antes de que el dispositivo de protección alcance una condición crítica.

Este enfoque desplaza parte del mantenimiento de la inspección física periódica hacia un monitoreo basado en la condición.

FAMA afirma que la tecnología puede reducir los costos de mantenimiento anual en un 60% basándose en un punto de referencia de 1.000 intersecciones. Se trata de un punto de referencia específico proporcionado por el fabricante y no debe interpretarse como un ahorro garantizado para cada proyecto.

Para los propietarios de infraestructuras que gestionan un gran número de intersecciones, el concepto subyacente es particularmente relevante: los equipos de mantenimiento pueden priorizar los equipos que han generado una advertencia en lugar de depender exclusivamente de programas de inspección de rutina.

¿Cómo pueden los controladores de señales de tráfico reducir el trabajo de mantenimiento?

El valor de mantenimiento de un controlador moderno no proviene únicamente de una característica. Proviene de conectar varias capas de información.

El FM5000 combina parámetros operativos en tiempo real, informes de fallas de energía, registro de eventos de sobretensión, información operativa visual y localización de fallas de lámparas. Esto le brinda al personal de mantenimiento varios tipos diferentes de información del controlador y del gabinete mismo.

Considere una secuencia típica de solución de problemas. Si un gabinete pierde una fuente de energía, el controlador puede pasar al suministro de respaldo e informar la falla. Si el sistema de energía experimenta sobretensiones, el registrador integrado puede retener información para evaluar el estado de protección. Si la intersección presenta una falla en la lámpara, el análisis de voltaje, corriente y potencia puede ayudar a identificar la lámpara afectada. Mientras tanto, la pantalla del gabinete proporciona información operativa como temperatura, humedad, voltaje, consumo de energía y el esquema de señal activa.

El resultado es un proceso de mantenimiento más basado en la información. En lugar de tratar cada condición anormal de la intersección como una tarea de inspección manual separada, el equipo de mantenimiento puede usar la información reportada por el controlador para delimitar el problema antes de tomar medidas en el sitio.

Esta distinción es importante para la infraestructura de tráfico a gran escala. Reducir las investigaciones de campo innecesarias no es lo mismo que afirmar que cada falla se puede solucionar de forma remota. Más bien, un mejor monitoreo puede ayudar al personal de mantenimiento a llegar a la intersección con información más precisa sobre lo que se debe verificar.

¿Cómo funciona un controlador de señales de tráfico coordinado?

Un controlador de señales de tráfico coordinado ejecuta la lógica de control de señales programada mientras gestiona las relaciones entre las diferentes fases de las señales y los planes operativos. Dependiendo del sistema configurado, el control puede incorporar detección, solicitudes de peatones, estrategias adaptativas, prioridad de emergencia y diferentes esquemas de sincronización.

El FM5000 conserva estas funciones de control coordinado convencionales al tiempo que agrega arquitectura modular y tecnologías de monitoreo integradas. Admite hasta 32 fases de control y hasta 96 canales de señal en la configuración FM5001 especificada, lo que brinda a los ingenieros de proyectos cifras de capacidad concretas a considerar al combinar el controlador con un diseño de intersección.

Por lo tanto, para un ingeniero de proyectos, la evaluación correcta comienza con el diagrama de fase real de la intersección, los requisitos del canal de señal, la estrategia de detección, los requisitos de coordinación, las interfaces de comunicación, las condiciones ambientales y la configuración del gabinete en lugar de elegir un controlador basándose únicamente en una descripción general de "controlador inteligente".

¿Qué debo buscar en un gabinete de controlador de señales de tráfico?

Una especificación de adquisición debe considerar al menos cinco áreas: capacidad de control, continuidad de energía, protección y desempeño ambiental, capacidad de monitoreo y diagnóstico de fallas.

Para el controlador en sí, la especificación FM5001 proporciona referencias mensurables, como 96 canales de señal máximos, 32 fases de control máximas, funcionamiento de 85 a 264 V CA, temperatura de funcionamiento de -40 °C a +80 °C, protección IP55 y múltiples interfaces de comunicación.

Para el gabinete y el sistema de mantenimiento, los compradores también deben examinar si los parámetros operativos se pueden ver localmente, si se informan condiciones de energía anormales, si se puede monitorear el estado de protección contra sobretensiones y si las fallas de las lámparas se pueden localizar en lugar de simplemente detectarse a nivel de circuito.

Estos requisitos se vuelven cada vez más importantes cuando una autoridad de gestión del tráfico o un integrador de sistemas es responsable de múltiples intersecciones en lugar de una única instalación aislada.

Por qué el controlador y el gabinete deben evaluarse como un solo sistema

Un controlador de señales de tráfico coordinado y un gabinete de controlador de señales de tráfico no deben evaluarse de forma independiente cuando el objetivo del proyecto incluye la confiabilidad operativa a largo plazo.

El controlador determina cómo se ejecutan las fases de señales, las estrategias de coordinación, los requisitos de los peatones, las prioridades de emergencia y los esquemas de cronometraje. El gabinete proporciona el entorno físico y eléctrico en el que opera ese controlador, mientras que la administración de energía, la protección, el monitoreo, las comunicaciones y los informes de fallas determinan la eficacia con la que se puede mantener el sistema a lo largo del tiempo.

El enfoque FM5000 reúne estos elementos a través de una arquitectura de control modular, operación de fuente de alimentación dual, registro de eventos de sobretensión, visualización de estado en múltiples pantallas y detección dinámica de fallas de lámparas. Estas funciones abordan diferentes puntos del ciclo de vida del equipo: control, continuidad, protección, visibilidad, diagnóstico y mantenimiento.

La cartera más amplia de señales de tráfico de FAMA incluye controladores de señales de tráfico inalámbricos, de cruce de peatones, de punto único, en red y coordinados, mientras que su cartera de proyectos incluye proyectos de señales de tráfico en regiones como América del Sur, Asia, América del Norte, Europa y África.

FAMA: la empresa líder en la industria de semáforos de tráfico de China

Para los compradores que evalúan una solución completa de señales de tráfico en lugar de un controlador independiente, la cartera de productos de FAMA incluye controladores de señales de tráfico junto con semáforos para vehículos, señales para peatones y bicicletas, productos relacionados con la cuenta atrás y otros equipos de señales de tráfico. Su cartera de proyectos también puede proporcionar una referencia para comprender la experiencia de la empresa en diferentes aplicaciones de infraestructura de tráfico.

Para los equipos de adquisiciones, la pregunta clave no es, en última instancia, si un controlador tiene más funciones en una hoja de especificaciones. Lo que importa después de la instalación es si esas funciones abordan los problemas operativos: mantener el control coordinado de la señal, mantener el sistema funcionando a través de anomalías en el suministro eléctrico, comprender las condiciones del gabinete en tiempo real, identificar la degradación del dispositivo de protección y localizar fallas de lámparas individuales con mayor precisión.

Ese es el valor práctico de evaluar el controlador coordinado de señales de tráfico y el gabinete del controlador de señales de tráfico como un sistema de control de tráfico integrado en lugar de dos componentes de hardware independientes.
