Manual del Módulo de Semáforo de Cuenta Regresiva: Sincronización, Compatibilidad y Protección contra Sobretensiones para Temporizadores de Autos

Para un módulo de cuenta regresiva de señales de tráfico, mostrar números es solo una parte de la aplicación. En una intersección real, la pantalla de cuenta regresiva debe responder correctamente al controlador de señales de tránsito, reconocer la señal de entrada requerida, permanecer estable cuando cambian las condiciones eléctricas y continuar operando en un entorno donde pueden ocurrir rayos y sobretensiones. Para los contratistas de ingeniería de tráfico, integradores de sistemas y compradores de equipos de tráfico, estos requisitos suelen ser más importantes que la apariencia del propio temporizador de cuenta atrás.

Por lo tanto, un manual práctico del módulo de semáforo de cuenta regresiva debe abordar la instalación, la compatibilidad del controlador, la detección de señales, la sincronización de la cuenta regresiva, la puesta en servicio de parámetros y la resolución de problemas. Al mismo tiempo, los compradores que evalúan un temporizador de cuenta regresiva de semáforo para automóvil deben comprender cómo el módulo maneja diferentes condiciones de entrada, interferencias eléctricas, protección contra sobretensiones y configuración de campo.

Para FAMA, el módulo de cuenta regresiva está diseñado en torno a estos requisitos prácticos en lugar de tratar la pantalla de cuenta regresiva como un componente de iluminación aislado.

Comprensión de la estructura de un módulo de semáforo de cuenta regresiva

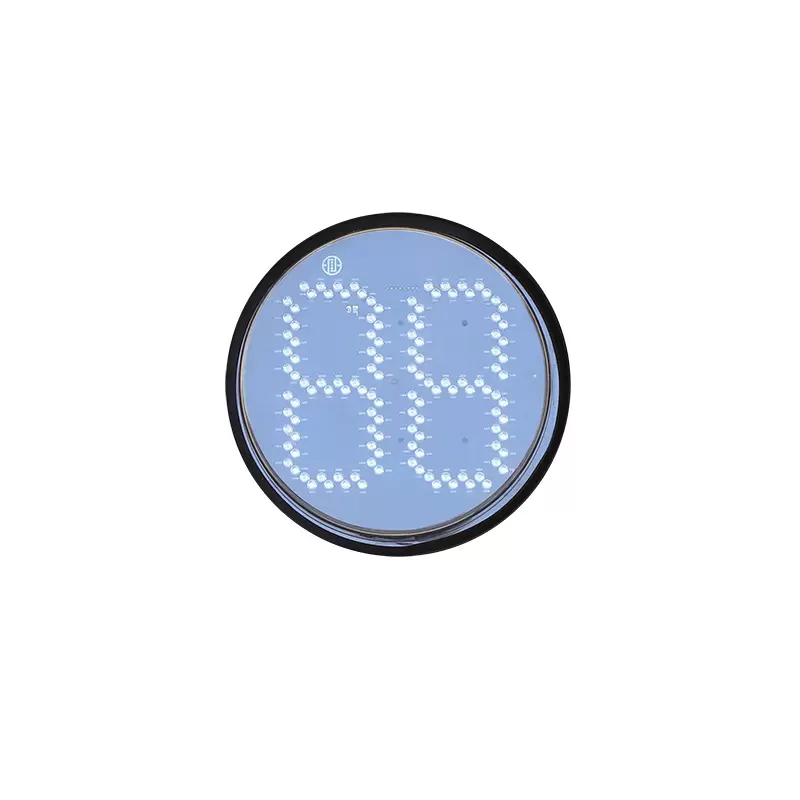

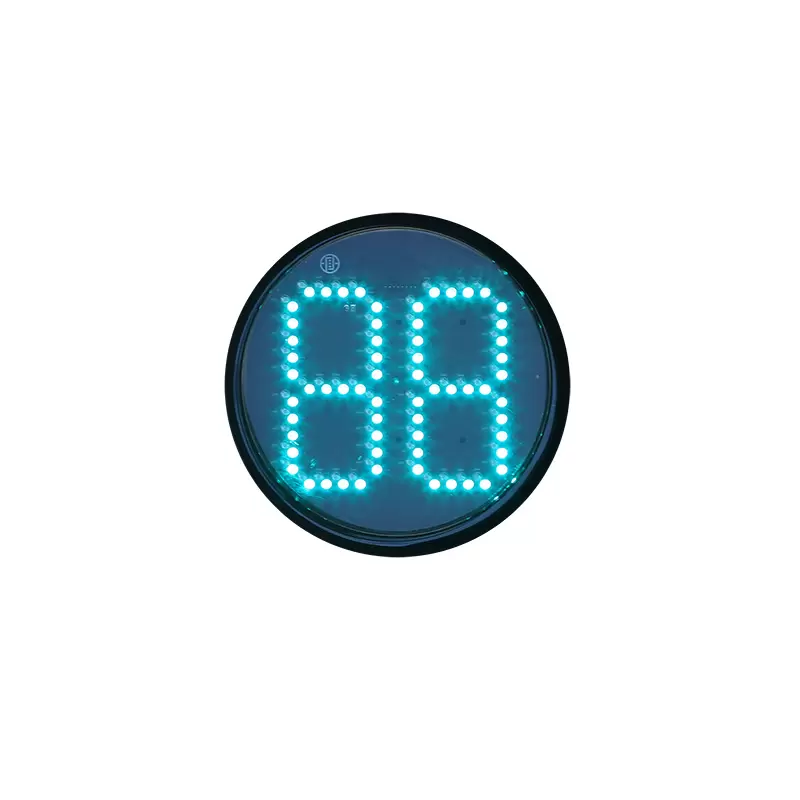

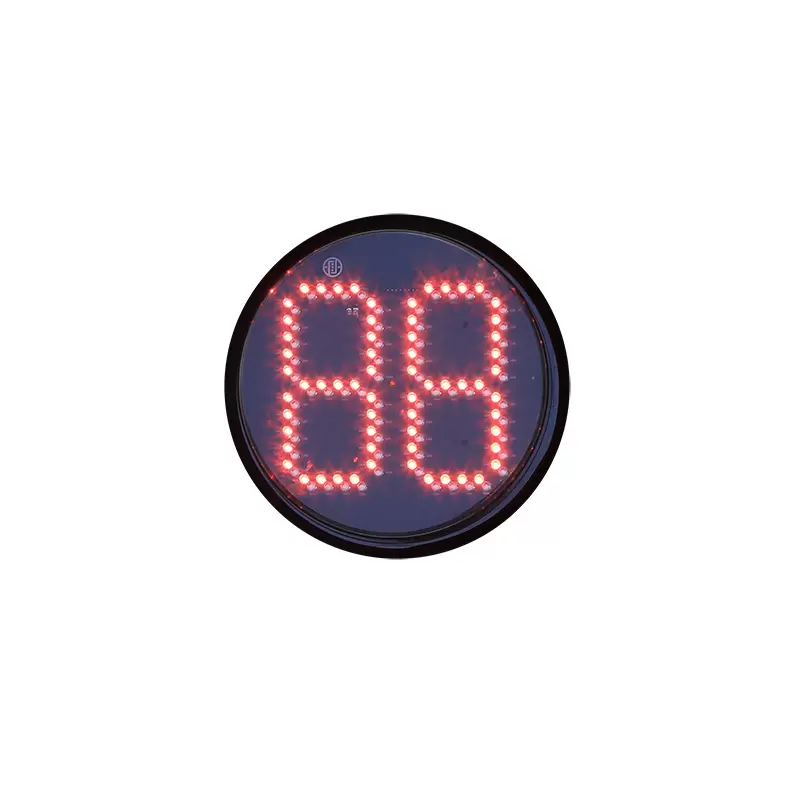

El módulo de semáforo de cuenta regresiva consta de una lente óptica, un tablero de luz, un tablero de control, un anillo impermeable y un recipiente para lámpara. Cada componente contribuye al funcionamiento general del módulo, mientras que el tablero de control proporciona la interfaz clave entre la pantalla de cuenta atrás y las señales eléctricas asociadas con el sistema de señales de tráfico.

La lente óptica y el tablero de luz están directamente relacionados con la presentación visual de la información de la cuenta regresiva. El casquillo de la lámpara forma parte de la estructura física del módulo, mientras que el anillo impermeable soporta los requisitos de envolvente y protección del conjunto instalado. El tablero de control es particularmente importante cuando el módulo debe detectar e interpretar la entrada asociada a la señal de tráfico.

Para los equipos de adquisiciones, esto significa que la evaluación de un módulo de señal de cuenta regresiva no debe limitarse a las características de la pantalla LED. La estructura mecánica, el circuito de detección eléctrica y la interfaz del controlador deben considerarse como un solo sistema.

La relación se puede resumir como:

Entrada de señal de tráfico → detección de señal → lógica de control → cálculo/visualización de cuenta regresiva → salida visual sincronizada

Si la señal de entrada no se detecta o interpreta correctamente, la visualización de la cuenta regresiva puede volverse inconsistente con la señal de tráfico incluso cuando el hardware de la pantalla funciona normalmente.

La detección adaptativa es fundamental para la sincronización de la cuenta atrás

Uno de los principales requisitos técnicos para un temporizador de cuenta regresiva de señales de tráfico es la capacidad de hacer frente a variaciones en el entorno eléctrico.

El módulo de FAMA utiliza un circuito de detección de cuenta regresiva patentado con capacidades de detección adaptativa. Según la información del producto proporcionada, el circuito puede igualar automáticamente diferentes niveles de voltaje de entrada, ajustar dinámicamente los umbrales operativos y filtrar las interferencias eléctricas externas.

Este enfoque es importante porque el módulo de cuenta atrás no funciona independientemente del controlador de señales de tráfico. Su circuito de detección debe identificar la condición de señal relevante antes de que la cuenta regresiva pueda responder adecuadamente.

Coincidencia automática de voltaje de entrada

Un módulo de cuenta atrás puede encontrar diferentes condiciones de entrada según el sistema de control de señales de tráfico utilizado en un proyecto. En lugar de depender de una condición de detección fija, la detección de voltaje adaptativo permite que el módulo coincida con el nivel de la señal entrante y establezca una condición operativa adecuada.

Para un equipo de instalación, esto hace que la compatibilidad del voltaje de entrada sea un elemento importante que debe confirmar durante la puesta en servicio.

Las preguntas clave son:

• ¿Qué señal de entrada proporciona el controlador de señales de tráfico?

• ¿Puede el módulo de cuenta atrás detectar esa señal correctamente?

• ¿El modo de funcionamiento seleccionado es apropiado para el controlador?

• ¿El módulo responde consistentemente cuando el nivel de la señal cambia dentro de las condiciones aplicables del sistema?

Estas preguntas deben confirmarse antes de la implementación final en lugar de tratarse como problemas de solución de problemas después de la instalación.

Ajuste de umbral dinámico y filtrado de interferencias

La interferencia eléctrica puede complicar la detección de señales. Si un circuito de detección responde con demasiada facilidad a fluctuaciones eléctricas no deseadas, el módulo de cuenta regresiva puede interpretar la interferencia como una condición de señal válida.

El diseño de detección adaptativa aborda esto mediante el ajuste dinámico del umbral y el filtrado de interferencias eléctricas. En lugar de utilizar un umbral de detección invariable, el circuito puede ajustar su umbral operativo según la condición de entrada detectada.

Para un módulo de cuenta atrás de señales de tráfico, el objetivo no es simplemente detectar voltaje. Su objetivo es distinguir la señal de control de tráfico prevista de las interferencias eléctricas no deseadas para que la cuenta atrás permanezca sincronizada con el estado real de la señal.

Esto es particularmente relevante cuando un proyecto contiene múltiples dispositivos eléctricos, largos tramos de cableado u otras fuentes de perturbaciones eléctricas.

Temporizador de cuenta atrás de semáforo para automóvil: instalación y compatibilidad del sistema

Al seleccionar un temporizador de cuenta regresiva de semáforo para automóvil, la primera pregunta debe ser la compatibilidad con el sistema de control de semáforos existente en lugar de la apariencia física de la pantalla.

El módulo admite tres modos de funcionamiento adaptativos. Según la información del producto suministrada, estos modos de funcionamiento están diseñados para proporcionar compatibilidad con más del 99% de los principales sistemas de control de señales de tráfico nacionales e internacionales.

Esta cifra debe entenderse como una descripción del desempeño del producto proporcionada por FAMA, más que como una estadística universal de la industria.

Para un proyecto de instalación, el modo de funcionamiento apropiado debe determinarse de acuerdo con el controlador de semáforo real y las características de la señal. La secuencia básica de puesta en servicio debe incluir:

1. Confirme el controlador de señales de tráfico y sus características de salida.

2. Confirme la entrada de energía requerida y la interfaz de comunicación.

3. Seleccione el modo de funcionamiento adaptativo adecuado.

4. Conecte el módulo de cuenta atrás según los requisitos de cableado del proyecto.

5. Compruebe si el módulo detecta correctamente la entrada de la señal de tráfico.

6. Verifique que la cuenta regresiva mostrada corresponda al estado real de la señal roja o verde.

7. Complete la puesta en servicio de los parámetros antes de poner la intersección en funcionamiento normal.

Por lo tanto, el manual del módulo de cuenta regresiva debe considerarse como una referencia de puesta en servicio, no simplemente como un diagrama de instalación.

Qué comprobar cuando la cuenta atrás no está sincronizada

Si la visualización de la cuenta regresiva es anormal, no puede identificar la señal de entrada o se vuelve inconsistente con la señal de tráfico, reemplazar el módulo inmediatamente no es necesariamente el primer paso.

El equipo de instalación debe examinar primero la relación entre el controlador, la señal de entrada y la configuración del módulo.

Los puntos de control importantes incluyen:

Señal de entrada:
Confirme que el controlador de señales de tráfico esté proporcionando la señal esperada al módulo de cuenta regresiva.

Voltaje de entrada:
compruebe si la condición de entrada real es adecuada para el modo de detección seleccionado.

Modo de funcionamiento:
Confirme que uno de los tres modos de funcionamiento adaptativos se haya seleccionado correctamente para el sistema de control aplicable.

Umbral de detección:
compruebe si el circuito de detección reconoce correctamente la señal deseada en lugar de la interferencia eléctrica.

Interfaz de comunicación:
cuando esté involucrada la comunicación, verifique la conexión y configuración de la interfaz.

Sincronización de cuenta regresiva:
compare la visualización de la cuenta regresiva con el estado real de la señal de tráfico durante la puesta en servicio. Una pantalla que funcione no significa automáticamente que la cuenta atrás esté sincronizada correctamente.

Esta secuencia de solución de problemas ayuda a separar un problema de entrada eléctrica, un problema de configuración y un problema de hardware real antes de reemplazar componentes innecesarios.

Protección dual contra sobretensiones para aplicaciones de señales de tráfico

Los equipos de señales de tráfico se instalan al aire libre, por lo que la protección contra sobretensiones eléctricas es una consideración importante.

El módulo de FAMA proporciona protección dual contra sobretensiones, cubriendo tanto la entrada de energía como la interfaz de comunicación. El objetivo es reducir el impacto de los rayos y las sobretensiones en los equipos.

Para los integradores de sistemas, esta distinción es importante. Proteger solo la entrada de energía no aborda la posible exposición a sobretensiones a través de una interfaz de comunicación. Un módulo que incorpora protección en ambas vías proporciona un diseño de protección más amplio para las interfaces eléctricas utilizadas por el equipo.

Según la información del producto suministrada, este diseño puede reducir las tasas de fallas y disminuir los costos de mantenimiento en más del 50%. Esto debe tratarse específicamente como la descripción de rendimiento del producto indicada por FAMA y no debe generalizarse como una reducción garantizada para cada proyecto o entorno de instalación.

Por lo tanto, para los compradores, la protección contra sobretensiones debe evaluarse junto con el entorno eléctrico del sitio, el diseño de la conexión a tierra, las condiciones de instalación y el sistema general de protección de señales de tráfico.

Configuración remota sin reemplazar hardware

Los proyectos de tráfico no siempre utilizan requisitos de control idénticos. Un módulo configurado para un proyecto puede necesitar diferentes parámetros del sistema cuando se implementa en otra intersección o entorno de semáforo.

El módulo admite configuración remota a través de un sistema de control de nivel superior basado en PC. Los parámetros del sistema se pueden ajustar en línea sin reemplazar el hardware.

Esto proporciona una ventaja práctica durante la puesta en marcha y el mantenimiento del proyecto. En lugar de retirar el módulo simplemente porque es necesario cambiar un parámetro de configuración, el personal técnico autorizado puede ajustar los parámetros relevantes del sistema a través del sistema de control de nivel superior.

Para los contratistas que manejan múltiples intersecciones, esto puede simplificar la implementación cuando es necesario acomodar diferentes requisitos del proyecto sin cambiar el módulo físico.

No obstante, la configuración remota debe considerarse parte del proceso de puesta en servicio y no un sustituto de la compatibilidad correcta del controlador y del cableado de señales.

Cómo deben evaluar los compradores un módulo de señal de tráfico de cuenta regresiva

Para los compradores de equipos de tráfico en el extranjero, una revisión útil de las especificaciones debería abarcar más que el tamaño o la apariencia de la pantalla.

1. Compatibilidad del controlador de señales de tráfico

Confirme la compatibilidad del módulo con el controlador y la arquitectura de control de señal utilizada por el proyecto. Los modos de funcionamiento adaptativos pueden ser particularmente importantes cuando el proyecto involucra diferentes sistemas de controlador.

2. Detección de voltaje de entrada

Confirme cómo el módulo detecta la señal de entrada y si puede adaptarse a las condiciones de voltaje de entrada aplicables.

3. Sincronización de cuenta regresiva

La pregunta clave es si el módulo puede detectar consistentemente el estado de la señal de tráfico y mantener la pantalla de cuenta regresiva sincronizada con la señal del vehículo.

4. Filtrado de interferencias eléctricas

Pregunte cómo maneja el circuito de detección las interferencias eléctricas no deseadas. Esto es especialmente importante cuando se requiere un reconocimiento de señal estable en entornos eléctricos complejos.

5. Protección contra sobretensiones de energía y comunicaciones

Verifique si se proporciona protección contra sobretensiones tanto para la entrada de energía como para la interfaz de comunicación en lugar de considerar solo la protección de energía.

6. Configuración y puesta en servicio

Confirme si los parámetros se pueden configurar de forma remota y si el proceso de configuración se puede completar sin reemplazar el hardware.

7. Protección y mantenimiento físico

La lente óptica, el tablero de luz, el tablero de control, el anillo impermeable y el recipiente de la lámpara deben considerarse parte de la estructura completa del módulo. Los equipos de instalación también deben comprender los requisitos ambientales y de mantenimiento aplicables antes de la implementación.

Enfoque de FAMA para las aplicaciones de cuenta atrás de señales de tráfico

Yangzhou FAMA Equipo Inteligente Co., Ltd. (FAMA) ofrece soluciones integradas de transporte inteligente que cubren el control inteligente de señales, la seguridad del tráfico inteligente y postes inteligentes multifuncionales 5G. Su cartera de productos de señales de tráfico incluye controladores de señales de tráfico, semáforos de vehículos, temporizadores de cuenta atrás y módulos de semáforos.

FAMA: la empresa líder en la industria de semáforos de tráfico de China

La cartera de proyectos de FAMA también incluye proyectos de señales de tráfico y temporizadores de cuenta atrás en mercados como Malasia, Brasil, Túnez, Chile, Perú, Argentina, Colombia, Paraguay, Ecuador y Uruguay.

Para los compradores que evalúan un módulo de cuenta atrás de señales de tráfico, estas referencias de proyectos pueden proporcionar contexto adicional al revisar la gama de productos y la experiencia de aplicación del fabricante. La cartera de productos de FAMA se puede revisar a través de su sección de productos de señales de tráfico, mientras que sus páginas de proyectos brindan ejemplos de implementaciones de señales de tráfico en diferentes mercados extranjeros.

Conclusión: lo que importa en un módulo de cuenta regresiva

Un módulo de cuenta atrás de señales de tráfico debe evaluarse como parte del sistema completo de control de tráfico en lugar de como una pantalla independiente.

Para un manual de módulo de semáforo de cuenta regresiva, las áreas críticas son la instalación, la conexión del controlador, la selección del modo de funcionamiento adaptativo, la detección de señal de entrada, la adaptación de voltaje, el ajuste de umbral, la sincronización de cuenta regresiva y la puesta en servicio de parámetros.

Para un temporizador de cuenta regresiva de semáforo para automóvil, los compradores deben examinar además la compatibilidad del controlador, las interfaces de comunicación, el filtrado de interferencias eléctricas, la protección dual contra sobretensiones, la configuración remota y los requisitos de mantenimiento.

La relación práctica entre estas funciones es sencilla: la compatibilidad correcta de la señal permite la detección; la detección adaptativa admite el reconocimiento de señal estable; la adaptación de voltaje y el ajuste de umbral ayudan a distinguir la señal deseada de la interferencia; la detección precisa admite la sincronización de la cuenta regresiva; la protección contra sobretensiones protege las interfaces eléctricas; y la configuración remota puede simplificar la puesta en servicio y el mantenimiento.

Para las empresas de ingeniería de tráfico, integradores de sistemas y contratistas de infraestructuras, esta cadena técnica es una base más útil para seleccionar un módulo de cuenta atrás de señales de tráfico que las especificaciones de visualización por sí solas.
