Semáforo de bola completa con cuenta regresiva de matriz de puntos: factores de selección clave para proyectos de tráfico vial

Los equipos de señales de tráfico a menudo se evalúan a distancia, pero el verdadero desafío de ingeniería es mucho más específico: ¿pueden los conductores y peatones identificar rápidamente la señal activa, puede entenderse el tiempo de fase restante sin ambigüedades y puede el equipo continuar funcionando en condiciones exteriores exigentes?

En intersecciones urbanas concurridas, una disposición de señales convencional puede no proporcionar suficiente información cuando la visibilidad se ve afectada por la luz solar intensa, la lluvia, largas distancias de visualización o una geometría de carretera compleja. Un dispositivo de cuenta regresiva independiente también puede aumentar la cantidad de componentes que deben instalarse, alimentarse, controlarse y mantenerse. Para los contratistas de carreteras y los integradores de sistemas de tráfico, esto hace que la selección del cabezal de señal sea más que una cuestión de apariencia o brillo nominal del LED.

Un semáforo de bola completa con cuenta regresiva de matriz de puntos combina la visualización de señales de tráfico con una función de cuenta regresiva en una configuración de equipo. El valor de este enfoque depende de varios factores de ingeniería, incluida la estructura óptica de bola completa, el rendimiento del LED, el tamaño de la pantalla, el método de control de cuenta regresiva, la sincronización de la señal, la protección ambiental y la compatibilidad con el controlador de intersección. La cartera de productos actual de FAMA incluye semáforos de bola completa, temporizadores de cuenta atrás, semáforos integrados, semáforos de vehículos, semáforos de peatones y controladores de señales de tráfico, lo que permite considerar estos elementos como parte de un sistema de control de señales más amplio en lugar de hardware aislado.

Semáforo de bola completa: por qué es importante la estructura de visualización

Un semáforo de bola completa utiliza una superficie circular emisora ​​de luz en lugar de un patrón de señal de solo flechas. Para aplicaciones de señales de vehículos, la indicación activa roja, amarilla o verde se presenta como una señal circular completa, lo que hace que el estado de la señal se distinga inmediatamente cuando se ve desde el carril de aproximación.

La estructura óptica detrás de esa pantalla circular es más importante que la forma misma. El semáforo de bola completa rojo/amarillo/verde de alto flujo de FAMA utiliza una fuente de luz de gran tamaño, lentes ópticas, una fuente de alimentación, un recipiente para lámpara y un módulo externo de disipación de calor. Su diseño óptico utiliza lentes secundarias, lentes de Fresnel y procesamiento de máscara óptica para distribuir la luz de manera más uniforme a través de la superficie emisora.

Esto es importante porque una señal de tráfico no debería simplemente producir un punto de luz fuerte. La señal debe presentar un campo visual reconocible y razonablemente uniforme para los usuarios de la vía. La iluminación desigual, el deslumbramiento excesivo o un ángulo de visión inadecuado pueden hacer que la señal sea más difícil de interpretar, especialmente cuando la señal se coloca a una distancia considerable o cuando la luz ambiental es alta.

Por lo tanto, la cantidad de LED y el tamaño de la superficie emisora ​​de luz deben considerarse conjuntamente. Los modelos de bola completa de alto flujo de FAMA están disponibles con superficies emisoras de luz de 100 mm, 200 mm y 300 mm. Las cantidades de LED enumeradas aumentan con el tamaño del modelo, desde un LED por color en el modelo de 100 mm hasta cuatro LED por color en el modelo de 300 mm. Los rangos de intensidad luminosa correspondientes enumerados son 110–200 cd, 230–350 cd y 400–1000 cd respectivamente.

Para los equipos de adquisiciones, esto ilustra un punto importante: un cabezal de señal más grande no es automáticamente la elección correcta. El tamaño apropiado debe adaptarse a la geometría de la intersección, la posición de montaje, la distancia de visión esperada, la clasificación de la carretera y los requisitos de las especificaciones locales.

El mismo principio se aplica al color del LED y a las características ópticas. FAMA enumera rangos de longitud de onda para los LED rojo, amarillo y verde en sus modelos de bola completa de alto flujo, mientras que las especificaciones del producto también identifican la vida útil del LED como ≥100.000 horas. Estas cifras deben evaluarse junto con las condiciones de prueba del fabricante y los estándares de proyecto aplicables en lugar de tratarse como indicadores independientes de la calidad de la señal.

Para una intersección expuesta a luz natural intensa, por ejemplo, el requisito de adquisición no debe indicar simplemente "alto brillo". La revisión técnica debe considerar la intensidad luminosa, la distribución óptica, la uniformidad del área de emisión, la configuración de los LED, la distancia de visualización y si la pantalla seleccionada sigue siendo distinguible del ángulo de aproximación previsto.

Semáforo de bola completa con cuenta regresiva de matriz de puntos: integración de información de señal y tiempo

La principal diferencia entre una señal de bola completa estándar y un semáforo de bola completa con cuenta regresiva Dot Matrix es que este último agrega información del tiempo restante al equipo de señal.

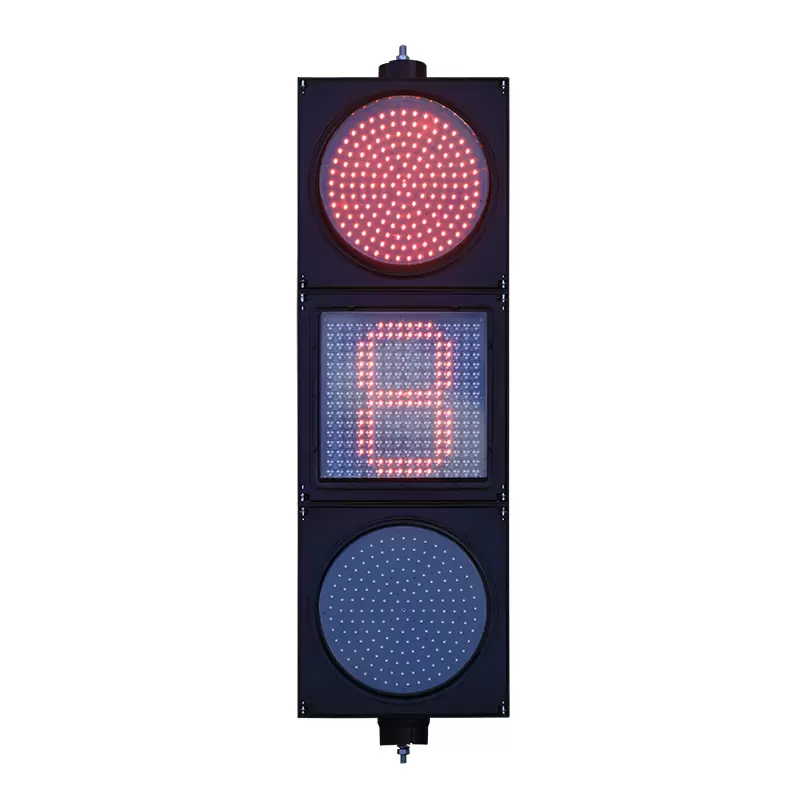

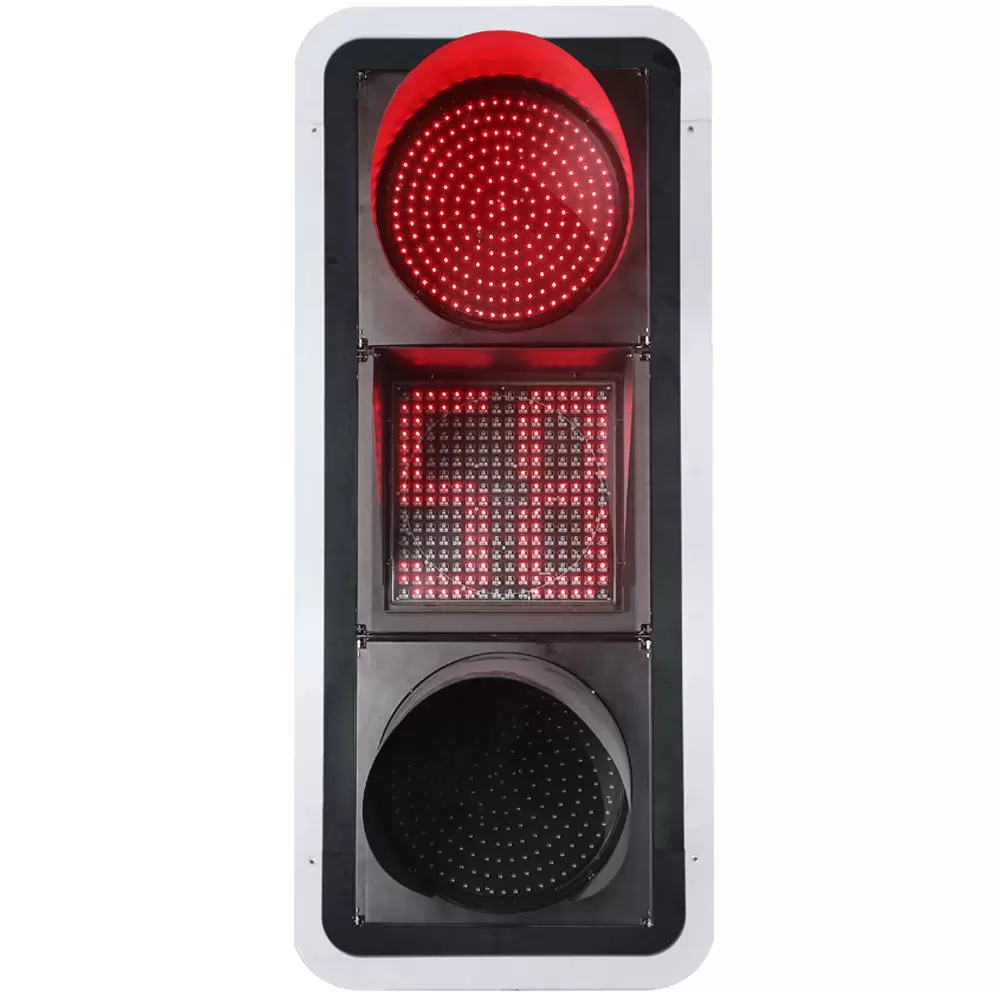

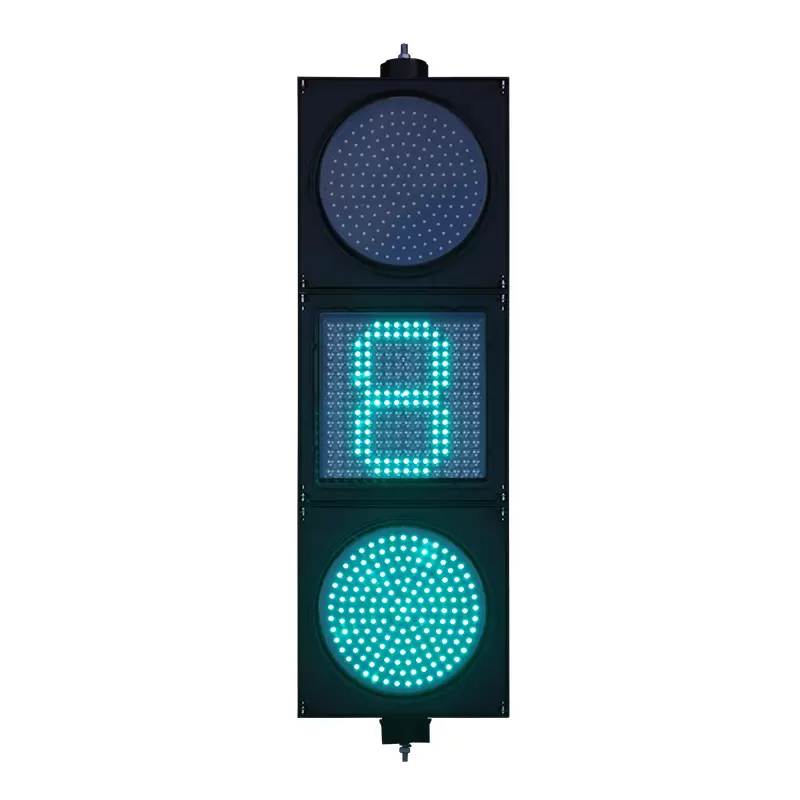

El semáforo de bola completa rojo/amarillo/verde de baja potencia con cuenta regresiva de matriz de puntos de FAMA utiliza una configuración de tres unidades. Las unidades roja y verde contienen tableros de luz, lentes ópticas, módulos de fuente de alimentación y casquillos de lámpara, mientras que la unidad amarilla incorpora un tablero de luz de cuenta regresiva de matriz de puntos, lentes ópticas, tablero de control y casquillo de lámpara.

Los modelos publicados JD300-3-FM31 y JD400-3-FM31 tienen superficies emisoras de luz de 300 mm y 400 mm respectivamente. Ambos enumeran un rango de cuenta regresiva de 0 a 99 segundos, 256 LED de cuenta regresiva para la pantalla de cuenta regresiva roja/verde y una distancia visual de ≥300 m según las especificaciones indicadas por el fabricante. La intensidad luminosa de cuenta regresiva indicada es de 5000 a 15 000 cd/m², mientras que la intensidad de la señal roja/amarilla/verde de la bola completa aparece de 400 a 1000 cd.

Estas especificaciones proporcionan una referencia útil para la selección de proyectos, pero no deben interpretarse como garantías de distancia de visión universal. El reconocimiento real depende de la altura de la instalación, el ángulo de visión, la iluminación ambiental, la alineación de la carretera, el clima, el contraste del fondo y los requisitos aplicables del proyecto.

Por lo tanto, la ventaja de una configuración integrada no es simplemente que "añade un temporizador". Coloca la información del estado de la señal y la información del tiempo restante en una disposición coordinada del equipo. En una intersección urbana, esto puede ayudar a los usuarios de la vía a comprender no sólo si una señal actualmente permite o restringe el movimiento, sino también cuánto tiempo queda en la fase correspondiente.

Para los pasos de peatones, el mismo concepto resulta especialmente útil. FAMA ofrece por separado semáforos para peatones con funciones de cuenta atrás. Su semáforo peatonal de alto flujo con temporizador de cuenta regresiva utiliza un conjunto de tres unidades y una pantalla de cuenta regresiva de dígitos segmentados, con una superficie de emisión de luz de 300 mm, una intensidad de cuenta regresiva declarada de 5000 a 15 000 cd/m² y una distancia visual indicada de ≥300 m.

Esta distinción es importante a la hora de seleccionar el equipo. Una intersección de vehículos y un paso de peatones no requieren necesariamente la misma arquitectura de visualización. El diseñador debe considerar si la cuenta regresiva está destinada a conductores, peatones o ambos, hasta qué punto debe reconocerse la pantalla y si la información debe permanecer legible desde diferentes posiciones de aproximación.

¿Cómo se sincroniza un semáforo de cuenta regresiva de matriz de puntos con la señal?

Una visualización de cuenta atrás sólo es útil cuando el tiempo mostrado corresponde a la fase de tráfico real. Por lo tanto, la cuestión clave no es el número de dígitos sino la relación entre el controlador de cuenta regresiva, el controlador de señal, el tiempo de fase y la pantalla.

En un sistema práctico, el controlador de señales de tráfico determina o gestiona la fase de la señal. El dispositivo de cuenta atrás necesita entonces un método adecuado para obtener la información de fase relevante y traducirla en la visualización del tiempo restante. Dependiendo del equipo y la arquitectura del sistema, esto puede implicar comunicación, activación u operación basada en aprendizaje.

FAMA afirma que la función de cuenta regresiva en sus productos relevantes admite tres modos de funcionamiento adaptativos: modo de comunicación, modo de activación y modo de aprendizaje. La compañía también declara compatibilidad con más del 99% de los principales controladores de señales de tráfico nacionales e internacionales para esta gama de productos.

Sin embargo, para una especificación de adquisición, "compatible" no debe reemplazar una prueba de integración real. El equipo del proyecto debe confirmar el fabricante y el modelo del controlador, el método de interfaz, la lógica de fase de la señal, el modo de funcionamiento de cuenta regresiva, el comportamiento de transición y el procedimiento de puesta en servicio antes de la implementación.

Esto es especialmente importante cuando la sincronización de las señales de tráfico se ajusta dinámicamente. Si el controlador de intersección cambia el tiempo de fase, el equipo de cuenta regresiva debe recibir o inferir correctamente el tiempo actualizado en lugar de simplemente continuar mostrando una secuencia fija.

Por este motivo, la sincronización de la cuenta regresiva debe evaluarse como una función a nivel del sistema en lugar de una especificación de visualización.

Elegir el brillo del LED y el tamaño de la pantalla para diferentes entornos viales

No existe un brillo o tamaño de pantalla único que sea óptimo para cada camino.

Una intersección más pequeña con distancias de aproximación relativamente cortas puede tener requisitos diferentes a los de una gran intersección de vías arteriales donde la señal debe reconocerse desde más lejos. De manera similar, un paso de peatones ubicado cerca de la línea de parada tiene requisitos visuales diferentes a los de una señal para vehículos instalada sobre una intersección amplia.

Al comparar modelos, los equipos de adquisiciones deben evaluar:

• Tamaño de la superficie emisora ​​de luz

• Intensidad luminosa o luminancia, según el tipo de display

• Cantidad y disposición de LED

• Estructura de lente óptica

• Uniformidad de visualización

• Distancia de visualización

• Altura de montaje

• Ángulo de visión

• Condiciones de luz diurna y nocturna.

• Normas de señales de tráfico locales aplicables

La gama de bola completa de FAMA demuestra este enfoque de tamaño de modelo con superficies emisoras de luz de 100 mm, 200 mm y 300 mm, mientras que sus modelos de bola completa con cuenta regresiva de matriz de puntos se enumeran en configuraciones de 300 mm y 400 mm.

El principio de adquisición importante es evitar seleccionar una señal simplemente porque su especificación de brillo es mayor. Una luz excesivamente intensa o mal distribuida puede provocar deslumbramiento, mientras que una luminancia insuficiente puede reducir el reconocimiento bajo una luz ambiental intensa. Por lo tanto, la distribución óptica y la uniformidad son tan importantes como la cifra de intensidad nominal.

Fiabilidad en exteriores: más que una clasificación IP

Las señales de tráfico funcionan continuamente en un entorno donde la temperatura, la humedad, la lluvia, las perturbaciones eléctricas y la exposición prolongada pueden afectar los componentes electrónicos.

Los productos de cuenta atrás de bola completa y de matriz de puntos publicados por FAMA especifican temperaturas de funcionamiento de -40 °C a +80 °C, humedad relativa de hasta 97 % RH y protección IP55. Los modelos de bola completa de alto flujo también especifican una carcasa de policarbonato, mientras que el diseño del producto incorpora disipación de calor externa.

Estas especificaciones son relevantes cuando un proyecto se implementa en regiones con variaciones significativas de temperatura o alta humedad. Sin embargo, una clasificación IP por sí sola no describe todos los aspectos de la confiabilidad en exteriores a largo plazo. Los equipos de adquisiciones también deben revisar los materiales de la vivienda, la estructura de sellado, el drenaje, la disipación de calor, el diseño del suministro de energía, la protección contra sobretensiones, el aislamiento, la compatibilidad eléctrica y la accesibilidad al mantenimiento.

El producto de bola completa de alto flujo de FAMA especifica un funcionamiento de 85–264 V CA/47–63 Hz y describe una fuente de alimentación de corriente constante de amplio voltaje y alta protección contra sobretensiones, y en la página del producto se enumera una protección contra sobretensiones de 4000 V.

El modelo de cuenta regresiva de matriz de puntos enumera de manera similar el funcionamiento de 85–264 V CA/47–63 Hz y utiliza un diseño de variador de corriente constante. La descripción de su producto también identifica un diseño de circuito de malla destinado a aislar un punto de falla de LED individual para que los LED restantes continúen funcionando.

Para la adquisición de proyectos, estos detalles son más útiles que una declaración genérica como "construido para condiciones exteriores adversas" porque brindan a los ingenieros áreas específicas para verificar durante la evaluación técnica.

Se debe verificar la instalación y la compatibilidad del sistema de control antes de realizar el pedido

La instalación de señales de tráfico no es una tarea mecánica aislada. El cabezal de señal tiene que funcionar con el controlador, la fuente de alimentación, la estructura de montaje, la interfaz de comunicación o activación y la configuración general de la intersección.

Antes de solicitar un semáforo de bola completa con cuenta regresiva de matriz de puntos, un equipo de proyecto debe confirmar:

1. El tamaño de la superficie emisora ​​de luz y la configuración de la señal requeridos.

2. Si se requiere una configuración de bola completa, flecha, peatonal o combinada.

3. El rango de cuenta atrás requerido y el formato de visualización.

4. El método de sincronización de cuenta atrás admitido por el controlador existente.

5. Tensión y frecuencia de funcionamiento.

6. Requisitos ambientales de temperatura, humedad e ingreso de agua.

7. Dimensiones de montaje y orientación de instalación.

8. Requisitos de cableado e interfaz.

9. Normas de señales de tránsito locales y requisitos de aprobación.

10. Procedimientos de puesta en marcha, pruebas, sustitución y mantenimiento.

La cartera de productos de FAMA incluye controladores de señales de tráfico junto con semáforos para vehículos, semáforos para peatones, temporizadores de cuenta atrás, semáforos integrados y módulos de semáforos. Esta gama de productos más amplia puede ser relevante cuando un integrador necesita evaluar equipos de señales y componentes de control como parte de la arquitectura de un proyecto.

¿Cómo elijo un fabricante de semáforos?

Para un proyecto de ingeniería de tráfico, seleccionar un fabricante de semáforos debería implicar algo más que comparar precios unitarios.

La primera consideración debe ser si el fabricante puede proporcionar el rendimiento óptico y eléctrico requerido. Esto incluye la configuración del LED, la intensidad luminosa, la longitud de onda, el procesamiento óptico, la uniformidad de la visualización, el diseño de la fuente de alimentación y la protección eléctrica.

El segundo es la compatibilidad del sistema de control. Un fabricante debería poder explicar cómo la cuenta atrás se comunica con el controlador de señales de tráfico o responde a él y cómo se verifica la sincronización durante la puesta en servicio. Una especificación que sólo diga "compatible con controladores" no es suficiente para un proyecto complejo.

El tercero es la capacidad de control ambiental y de calidad. Los equipos de adquisiciones deben revisar las especificaciones de temperatura de funcionamiento, el grado de protección, el material de la carcasa, la protección de la fuente de alimentación, el aislamiento, el rendimiento de los LED, las pruebas de producción y los documentos de calificación relevantes.

El cuarto es la capacidad de personalización. Diferentes proyectos pueden requerir diferentes tamaños de superficie emisora ​​de luz, formatos de cuenta regresiva, combinaciones de señales, disposiciones de montaje, colores, interfaces de controlador o especificaciones eléctricas. Un fabricante que puede adaptar el equipo a los requisitos documentados del proyecto suele ser más útil para los integradores de sistemas que un proveedor que ofrece sólo configuraciones fijas.

Finalmente, examine la experiencia del proyecto sin asumir que la existencia de un proyecto prueba automáticamente el desempeño en todos los entornos. La cartera de proyectos publicada de FAMA incluye proyectos de semáforos en Chile, Perú, Brasil, Argentina, Colombia, Paraguay, Ecuador, Uruguay, Guatemala y otros mercados. Revisar estas referencias de proyectos puede ayudar a los compradores a comprender los tipos de aplicaciones de semáforos que ha suministrado el fabricante, mientras que la idoneidad técnica real aún debe evaluarse con respecto a los requisitos del nuevo proyecto.

FAMA: la empresa líder en la industria de semáforos de tráfico de China

Para los compradores que evalúan la gama de productos de FAMA, el catálogo de productos de la compañía brinda acceso a semáforos para vehículos, semáforos para peatones, temporizadores de cuenta atrás, semáforos integrados, controladores de señales de tráfico y equipos de señales de tráfico relacionados. Su cartera de proyectos publicada también proporciona ejemplos de diferentes mercados internacionales.

Preguntas frecuentes

¿Qué es un semáforo de bola llena?

Un semáforo de bola completa es una configuración de señal de tráfico en la que la indicación activa roja, amarilla o verde se muestra como un área emisora ​​de luz circular completa. Los modelos de bola completa de alto flujo de FAMA utilizan lentes ópticas y una estructura de fuente de luz diseñada para producir una salida de luz superficial uniforme.

¿Cómo funciona un semáforo de cuenta regresiva de matriz de puntos?

Un semáforo de cuenta regresiva de matriz de puntos utiliza una matriz de LED para mostrar el tiempo restante asociado con una fase de señal de tráfico. El controlador de cuenta regresiva necesita obtener información de fase a través del método de control admitido, como comunicación, activación u operación de aprendizaje. Los modelos relevantes de FAMA enumeran los tres modos de funcionamiento.

¿Cuáles son las ventajas de un semáforo de cuenta atrás integrado?

Una configuración integrada combina la indicación de tráfico y la función de cuenta atrás dentro de un conjunto de señales coordinadas. Esto puede reducir la necesidad de tratar la pantalla de cuenta regresiva como un dispositivo de carretera completamente independiente y puede simplificar la disposición general del equipo. La ventaja real de la instalación depende del diseño del proyecto y de la arquitectura del controlador.

¿Cómo elijo un fabricante de semáforos?

Compare fabricantes según el rendimiento óptico, la configuración de LED, el diseño eléctrico, la protección ambiental, la compatibilidad del controlador, los métodos de sincronización, los procedimientos de control de calidad, la capacidad de personalización, los requisitos de instalación y la experiencia documentada en proyectos. El precio debe evaluarse junto con estos factores técnicos en lugar de utilizarse como único criterio de selección.

¿Qué debo considerar al comprar un Semáforo de Bola Completa?

Comience con la aplicación de la carretera y las condiciones de visualización. Luego defina la superficie de emisión de luz, el rendimiento óptico, la configuración de LED, la distancia visual, la fuente de alimentación, las condiciones ambientales, el grado de protección, la disposición de montaje, la interfaz del controlador y los requisitos de mantenimiento requeridos. Para los modelos de cuenta regresiva, la sincronización y la compatibilidad del controlador deben confirmarse antes de la adquisición.

Por lo tanto, para los ingenieros de tráfico y los equipos de adquisiciones, el mejor semáforo de bola completa no es simplemente el modelo más brillante o más grande disponible. La pregunta más importante es si el conjunto de señales completo proporciona el reconocimiento visual, la información de cuenta regresiva, la compatibilidad de control, la protección ambiental y la capacidad de mantenimiento necesarios para la intersección específica. Una selección técnicamente apropiada comienza con la geometría de la carretera y los requisitos de control de señales, luego continúa con la superficie emisora ​​de luz, la configuración de LED, la arquitectura de cuenta regresiva, el suministro de energía, la carcasa y las capacidades del fabricante. Los portafolios actuales de productos y proyectos de FAMA brindan un punto de partida práctico para comparar semáforos de bola completa, configuraciones de cuenta regresiva y soluciones de señales de tránsito más amplias con los requisitos de esos proyectos.
